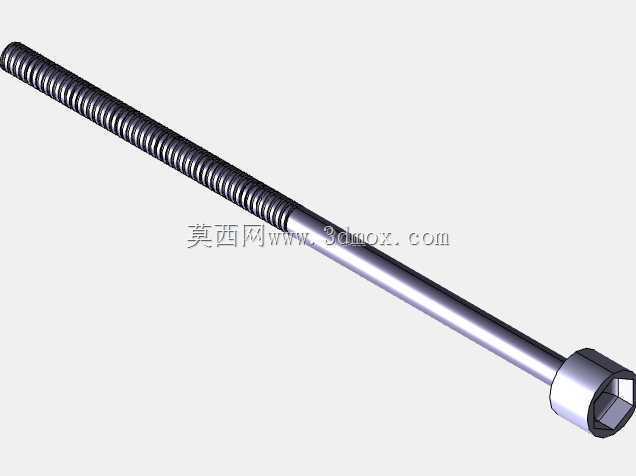

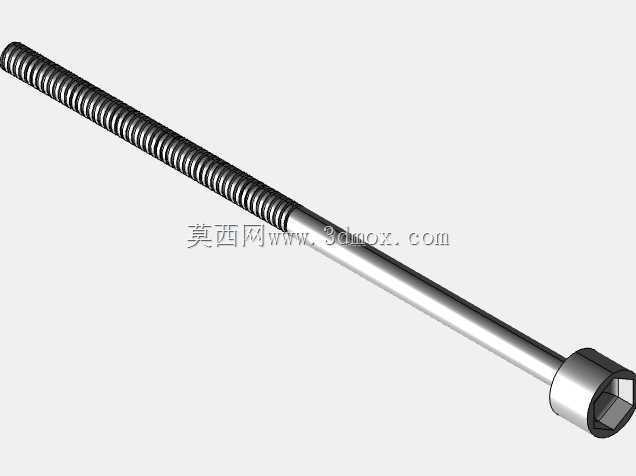

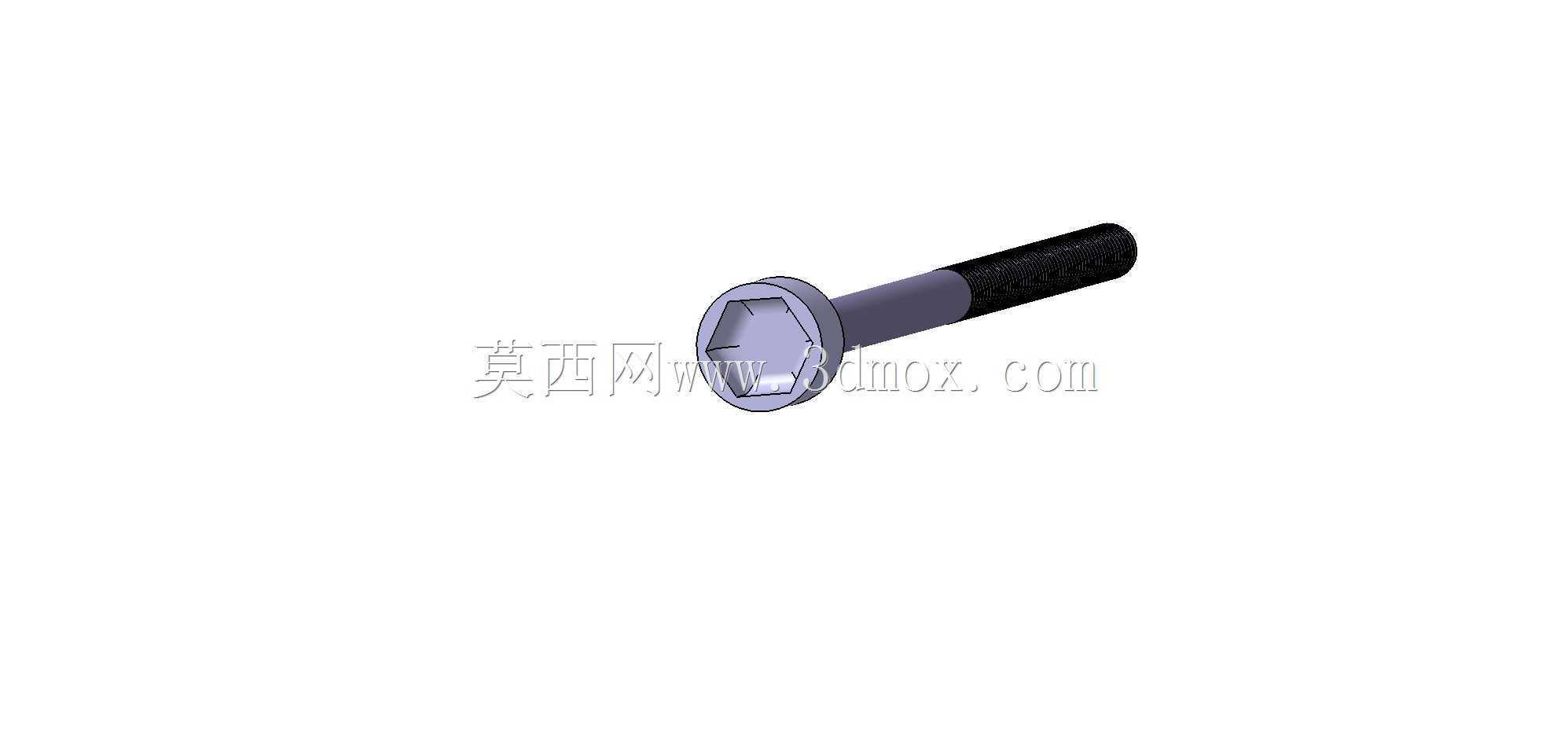

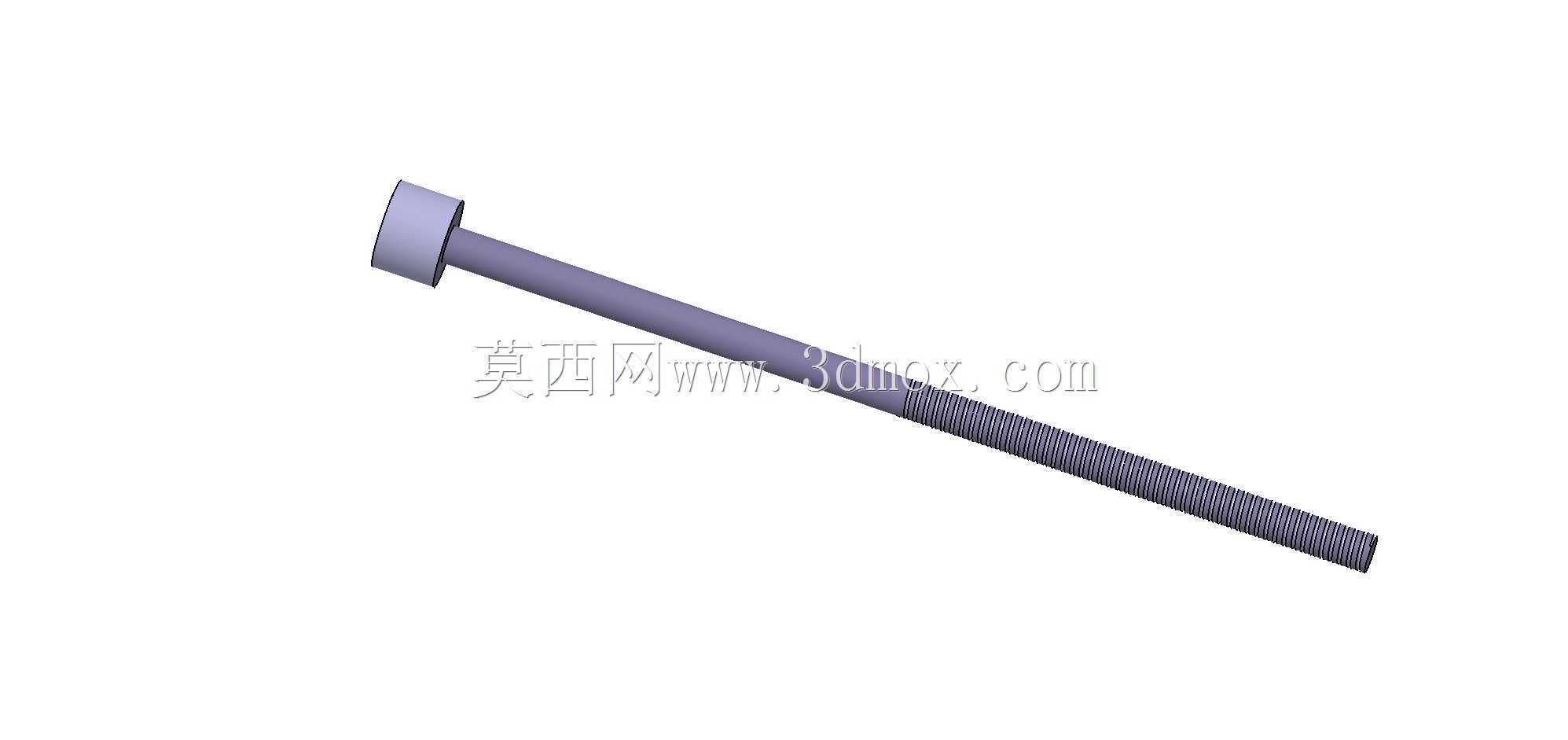

内六角半螺纹M3规格长杆紧固螺栓

　　这款内六角半螺纹长杆螺栓，在小空间紧凑装配场景中有着不可替代的作用，常见于精密电子设备内部结构锁紧、小型机电产品壳体拼接、仪器仪表模组固定等对装配空间、锁紧力有精细化要求的工位。不同于全螺纹螺栓，半螺纹结构的光杆段在装配时能够穿过被连接件的光孔，依靠光杆部分的柱面实现被连接件之间的径向定位，避免螺纹配合间隙带来的装配偏移，这在需要保证同轴度的小型传动组件、精密导轨副安装场景中尤为关键。从结构设计来看，螺栓头部采用标准内六角凹坑设计，能够匹配标准内六角扳手施加扭矩，相比十字槽、一字槽的头部结构，内六角的受力面更多，施加扭矩时不容易出现滑牙问题，能够承受更大的锁紧力矩，适合需要一定预紧力的装配场景，

　　同时内六角头部的圆柱外形可以完全沉入被连接件的沉孔内，不会突出装配表面，能够满足设备外表面平整无凸起的设计要求，在手持设备、便携检测仪器的外壳装配中，这种沉头内六角的设计能够避免突出结构剐蹭操作人员，也能让设备外观更简洁规整。螺纹段采用M3公制标准粗牙螺纹，螺距0.5mm，螺纹长度经过精准控制，既能够保证拧入螺纹孔后有足够的啮合牙数，满足锁紧力要求，又不会因为螺纹过长导致拧入后顶到螺纹孔底部，造成假锁问题。光杆段的直径略小于螺纹大径，在穿过被连接件光孔时能够顺畅装配，不会因为光杆直径过大卡滞在光孔内，也不会因为直径过小导致被连接件之间径向窜动量过大。整体杆部长度为75mm，属于长杆类小规格螺栓，适合多层叠装结构的连接，

　　比如小型变压器的铁芯叠片与安装支架的连接、电子模组的层叠固定，长光杆段能够穿过多层叠片的光孔，末端螺纹段拧入支架的螺纹孔，将多层叠片牢牢压紧，同时光杆段能够保证多层叠片的同轴度，避免叠片偏移影响设备性能。在实际选型使用时，需要注意安装边界的尺寸匹配：螺栓头部的外径要小于沉孔的直径，头部高度要小于沉孔的深度，保证装配后头部完全沉入；光杆段的长度要匹配被连接件的总厚度，保证螺纹段能够伸出被连接件足够的长度，拧入螺纹孔后啮合牙数不少于5牙，满足螺纹连接的强度要求；螺纹段的长度要适配螺纹孔的有效深度，避免螺纹末端顶死。从建模精度来看，这款螺栓的三维模型严格遵循公制紧固件的尺寸公差要求，螺纹牙型采用标准60度三角牙型，头部内六角的对边尺寸、

　　对角尺寸都符合标准公差范围，光杆段的圆柱度、头部与杆部的同轴度都按照紧固件的精度等级建模，在做装配干涉检查时，能够准确模拟实际装配状态，避免设计阶段出现装配干涉、孔位不匹配的问题。在做整机结构仿真时，这款螺栓的模型可以直接导入仿真软件，赋予对应的材料属性后，能够准确计算螺栓的预紧力、被连接件的压紧应力，验证连接结构的可靠性，不需要设计人员再重新绘制紧固件模型，能够大幅缩短结构设计的周期。在小型自动化设备的精密模组装配中，这类小规格长杆半螺纹螺栓还常用于导向轴的临时固定、传感器安装支架的位置调整，光杆段的光滑表面不会刮伤安装孔的内壁，调整位置时能够顺畅滑动，调整到位后锁紧螺纹段即可固定位置，相比全螺纹螺栓，半螺纹的光杆段在调整位置时不会因为螺纹牙型卡滞，调整手感更顺畅，也不会磨损安装孔的内壁导致孔位变大、定位精度下降。
