这类径向排布的多缸动力结构,最早在航空活塞动力装置上得到大规模应用,核心优势是可以在极小的轴向空间内布置更多做功气缸,相比同排量直列排布结构,轴向尺寸能压缩40%以上,非常适合对安装轴向长度有严格限制的动力场景。从结构细节来看,每一组气缸围绕中心曲柄呈放射状均匀分布,相邻气缸的夹角经过精确计算,保证做功冲程的点火间隔均匀,动力输出的扭矩波动更小,运转平顺性优于同缸数的直列结构。

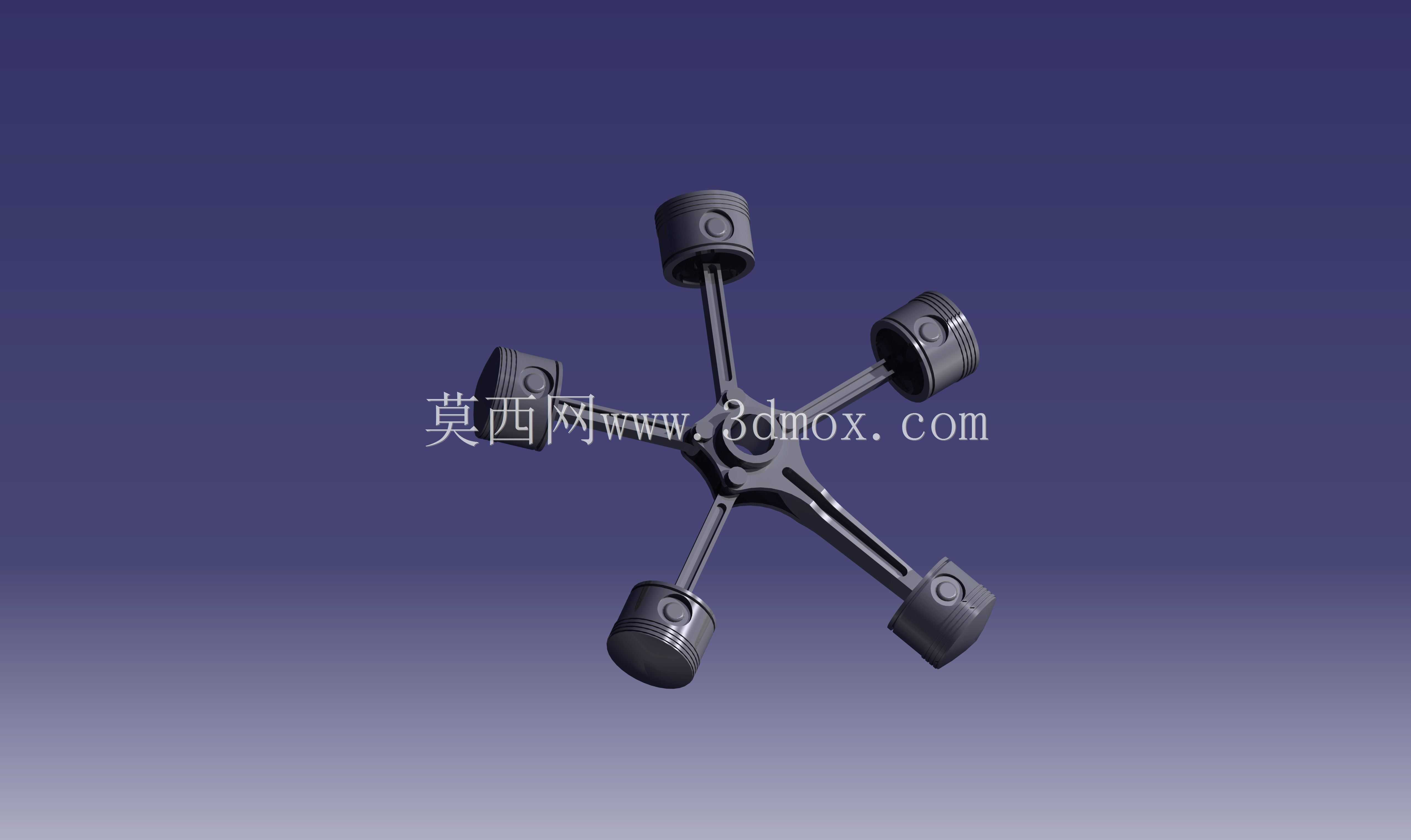

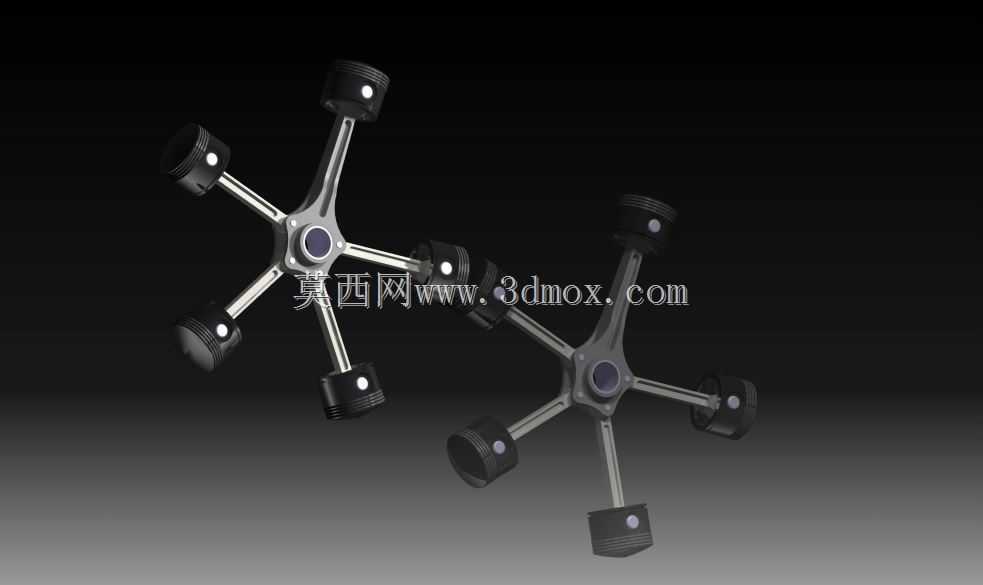

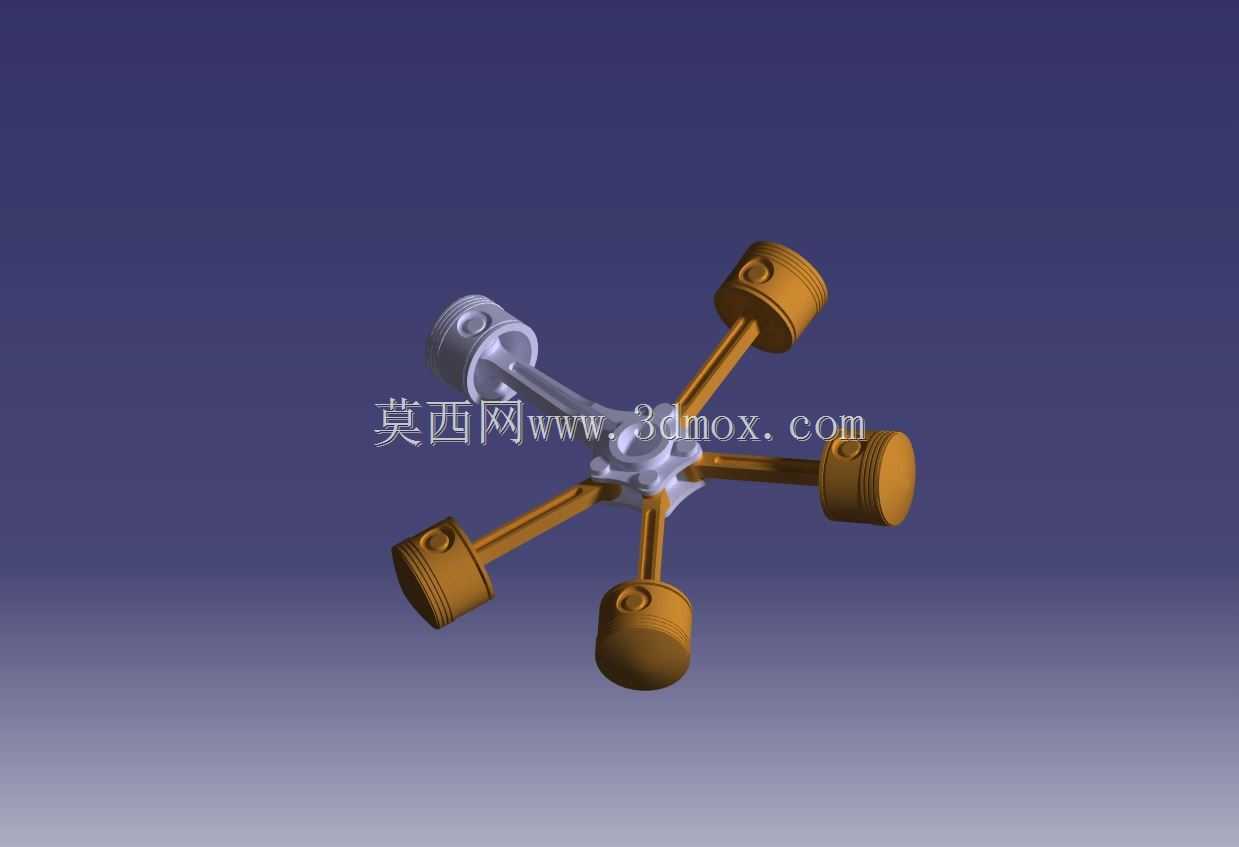

设计过程中首先要确认的是中心曲柄的回转半径,这个参数直接决定了活塞的行程,也限定了整个动力单元的径向安装边界——所有气缸的外端面到中心轴的距离,就是整机最大径向尺寸,在做配套安装位设计时,必须预留足够的散热间隙,不能让气缸外壁和周边安装结构直接贴合,否则会导致散热效率下降,引发活塞环过热卡滞的故障。连杆部分采用的是铰接式主副连杆结构,主连杆直接连接中心曲柄销,其余副连杆通过铰接销固定在主连杆的大端凸台上,这种设计可以避免多连杆在同一曲柄销上堆叠带来的轴向尺寸增加,同时也能保证各个活塞的运动相位精准匹配配气正时。
从实际应用场景来看,除了早期的螺旋桨飞机,这类结构现在也常被用在小型固定式动力机组、轻型特种作业车辆、甚至部分航模动力装置上,因为它的曲轴长度短,刚性更好,高转速下的曲轴挠曲变形更小,不需要额外增加过多的曲轴支撑点,整体结构重量更轻。做三维建模的时候,要特别注意活塞销和连杆小端的配合间隙,还有气缸中心线和曲柄回转中心的对中度,哪怕是0.1度的角度偏差,在高速运转时都会导致活塞侧压力急剧增大,加速气缸壁的偏磨。另外各个气缸的散热鳍片排布也要和气缸径向方向匹配,保证气流可以顺着鳍片间隙顺利流通,不会因为相邻气缸的遮挡形成散热死区。
在安装边界的考量上,这类动力单元的输出轴端一般会集成安装法兰,法兰的止口尺寸和螺栓孔位是和配套负载直接对接的基准,建模时需要严格保证法兰端面和曲轴轴线的垂直度,否则会导致输出轴连接的负载出现偏摆,引发振动超标。油道的设计也和直列结构有明显区别,因为气缸呈放射状分布,主油道从中心曲柄腔向各个气缸分配润滑油,要保证每个气缸的活塞销、连杆铰接点都能得到充分润滑,油道的倾斜角度需要经过计算,避免在某些运转角度下出现润滑油回流不畅的问题。
从功能特性上来说,这种径向结构的迎风面积更大,风冷条件下的散热效率远高于直列结构,不需要设计复杂的水冷管路,整体结构更简单,维护成本更低,非常适合在野外缺少维护条件的场景下使用。同时因为所有气缸都围绕中心轴布置,整机的质心更靠近输出轴轴线,运转时的转动惯量分布更均匀,动平衡校正的难度更低,只需要在曲柄的平衡块上做少量配重调整,就能达到不错的动平衡精度。做结构校核的时候,要重点关注主连杆大端的铰接销位置强度,因为多个副连杆的作用力都会集中在这个位置,是整个动力传递路径上的应力集中点,需要做圆角过渡处理,避免应力集中引发的疲劳断裂。另外活塞的行程和缸径的配比也经过优化,兼顾低速扭矩输出和高速运转的响应性,适合需要稳定持续动力输出的固定作业场景。
