螺旋式车辆顶升起重作业装置结构设计

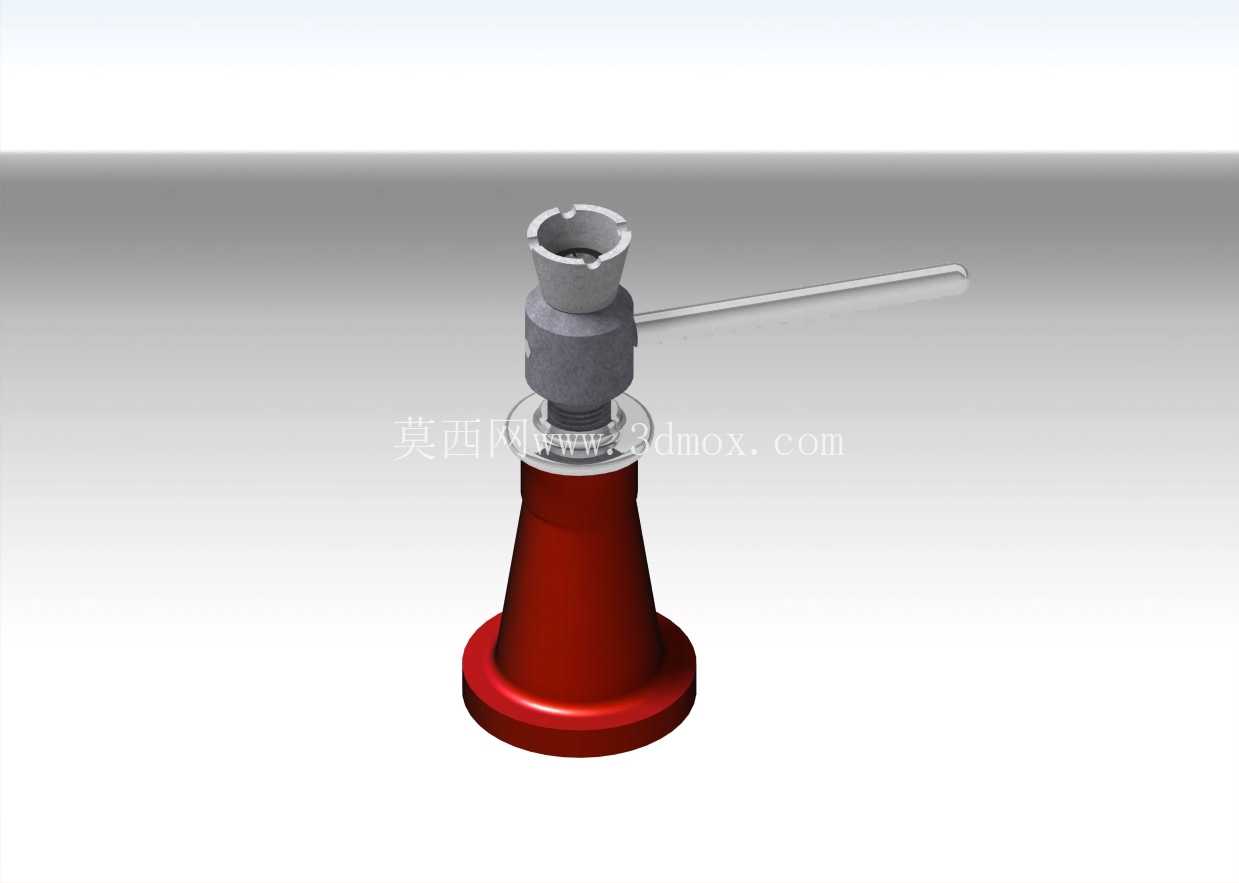

　　从结构设计逻辑来看，这套螺旋顶升装置采用梯形传动螺杆作为核心传力构件，螺杆的牙型角选择兼顾了传动效率与反向自锁特性，确保在承重状态下不会因为载荷反向作用出现螺母回转、支撑高度下降的风险，不需要额外加装锁止机构就能实现承重后的位置保持，大幅简化了现场操作流程，作业人员只需要通过端部的施力结构转动螺杆，就能带动顶部的承托台平稳升降，不需要配套液压泵站、气源等辅助动力源，单人即可完成全部操作。在车辆维保、小型设备安装对位的现场作业场景里，螺旋顶升类支撑装置的应用覆盖度极高，不同于液压类顶升设备存在的密封件老化泄漏、长期静置保压沉降的问题，纯机械螺旋传动的结构形式，能在无动力供给的户外场地、长期静置承重的工位上提供稳定可靠的支撑力，不会因为环境温度变化、介质渗漏出现支撑高度偏移，这也是这类结构在汽修门店、野外应急维保、小型设备装配工位被长期沿用的核心原因。

　　装置的底座采用大接触面积的支撑结构设计，在硬化铺装路面、压实的硬质地面上作业时，能有效降低单位面积的接地压强，避免因为地面局部凹陷导致的支撑失稳，底座与螺杆副的连接位置设置了推力轴承承载结构，将螺杆转动过程中的滑动摩擦转化为滚动摩擦，大幅降低重载状态下转动螺杆所需的操作力，即使在额定承重的工况下，作业人员也不需要借助加长力臂就能完成高度调节。顶部的承托面设计了弧形贴合结构与防滑齿槽，在顶升车辆底盘的指定支撑点位时，能够与车辆底盘的加强筋、支撑边形成稳定嵌合，避免顶升过程中出现承托面滑移、工件脱落的风险，承托台与螺杆顶端的连接采用球面铰接结构，允许承托面在一定角度范围内自适应偏转，即使被顶升工件的支撑面存在小角度倾斜，也能保证承托面与工件完全贴合，载荷均匀传递到螺杆轴线方向，避免螺杆承受额外的偏载弯矩，延长传动副的使用寿命。

　　从安装边界与外形尺寸来看，这套装置的最低收缩高度适配常规家用轿车、小型货运车辆的底盘离地间隙，不需要额外开挖作业坑、垫高底座就能直接伸入车辆底盘下方的支撑点位，最大顶升行程覆盖常规维保作业所需的轮胎拆卸、底盘部件检修的高度需求，整体结构的外轮廓没有突出的尖锐棱角，在狭小的作业空间内移动、调整位置时不会刮碰车辆漆面、周边设备部件。传动螺母采用高耐磨铜合金材质加工，与钢制螺杆形成软硬配对的摩擦副，长期反复升降作业过程中磨损量均匀，不会出现钢对钢摩擦容易产生的咬合、粘焊问题，螺母与外套筒的连接采用周向均布的防转结构，确保螺杆转动过程中螺母只做轴向直线移动，不会跟随螺杆同步转动，保证升降过程的平稳性。外套筒的侧壁设置了高度指示刻度线，作业人员在多点位同步顶升作业时，可以直接通过刻度线观察每个支撑点的顶升高度，快速调整各点位的高度差，避免被顶升工件出现倾斜、受力不均的问题，套筒的表面做了防锈氧化处理，在潮湿的户外作业环境、汽修车间的油污环境下长期使用也不会出现大面积锈蚀，维护时只需要定期在螺杆螺纹面涂抹润滑脂，就能保证传动顺畅，不需要像液压千斤顶那样定期更换密封件、补充液压油，后期维护成本极低。

　　在实际作业选型过程中，这类螺旋顶升装置的额定载荷匹配常规小型车辆的整备质量，单台装置即可满足单侧车轮顶升的承重需求，多台配合使用时可以完成车辆整体抬升作业，相较于液压类顶升设备，其纯机械结构的可靠性更高，不存在低温环境下液压油粘度升高导致顶升卡滞、高温环境下密封件失效漏油的问题，在北方冬季户外作业、南方高温高湿环境下的作业适配性更强。结构建模过程中，所有传动配合面的公差配合按照中等精度传动要求设置，螺纹副的配合间隙控制在合理范围，既不会因为间隙过大导致升降过程出现晃动，也不会因为间隙过小导致转动卡滞，所有承重部件的应力校核按照1.5倍额定载荷的安全系数计算，确保在过载工况下也不会出现结构断裂、螺纹滑牙的风险，底座与外套筒的连接采用满焊结构，焊缝高度按照等强度要求设计，避免承重状态下焊缝开裂。
