往复式发动机化油器结构三维数模

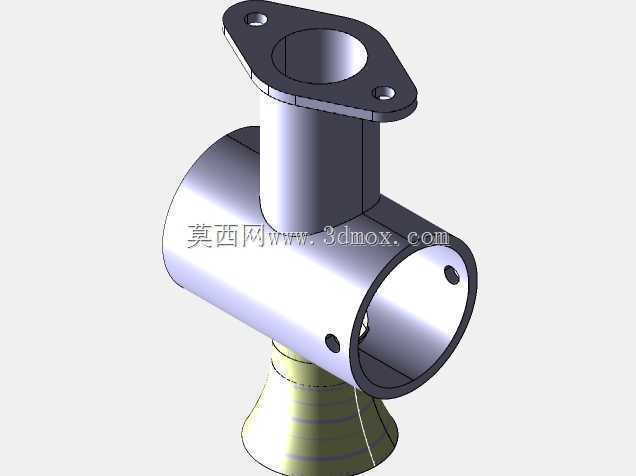

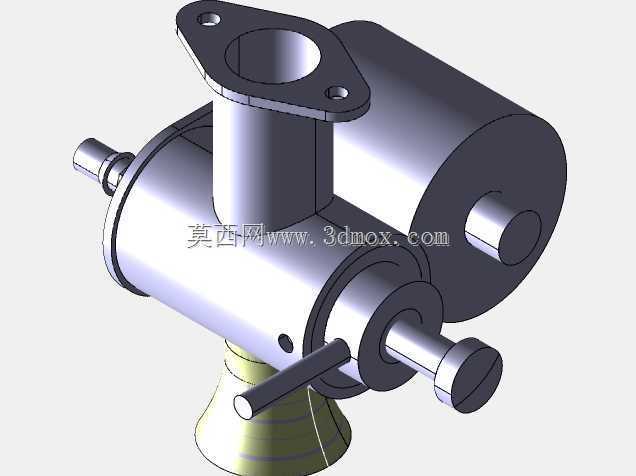

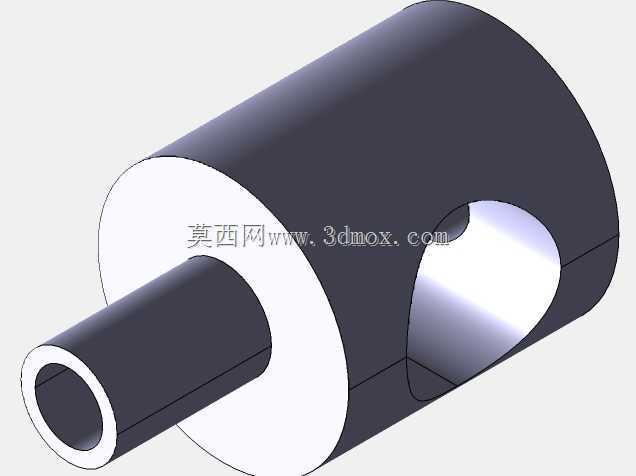

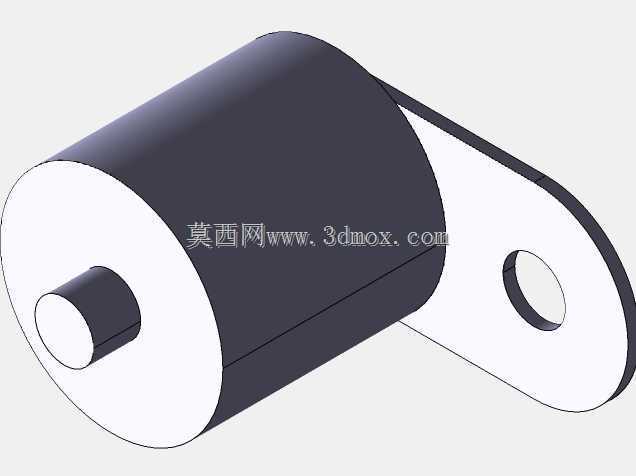

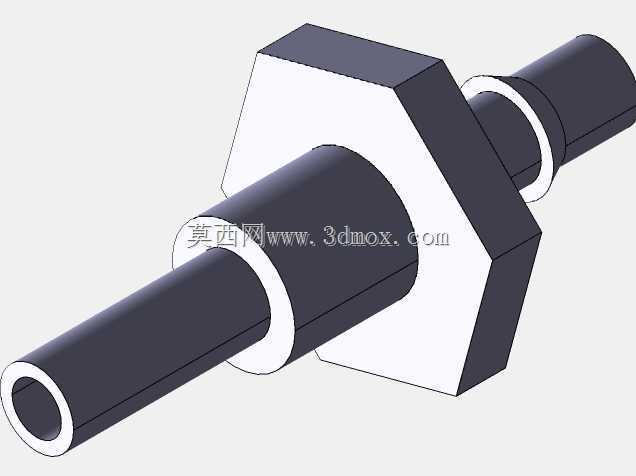

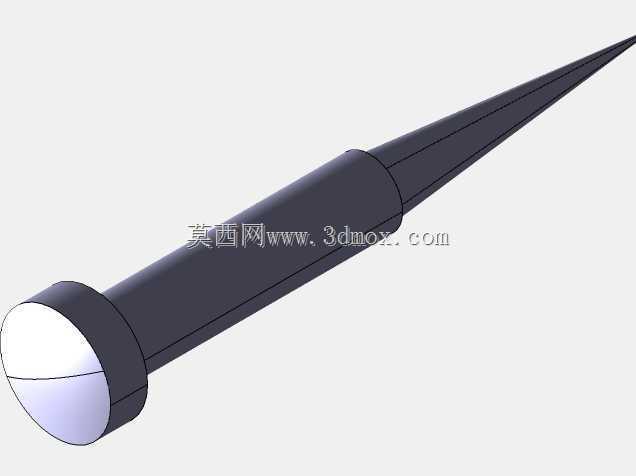

　　在小型通用动力、老式乘用车辆以及园林机械的动力单元配套场景中，化油器作为燃油供给系统的核心部件，承担着将燃油与空气按合适工况比例混合，输送至发动机燃烧室完成做功的关键作用，这款往复式发动机化油器的三维结构，完全围绕实际装机的工况需求完成结构搭建。从安装边界来看，顶部的菱形法兰是核心进气侧安装定位结构，法兰上开设的两个对称安装孔，匹配发动机进气歧管侧的对应螺栓点位，法兰端面的平面度设计要求控制在0.05mm以内，保证安装后密封垫压缩均匀，避免未经过滤的空气从接缝处漏入导致混合气浓度失准。中部的三通式筒体结构是化油器的主体腔室，横向贯通的腔道是主进气混合通道，腔道侧壁开设的两个对称小孔，分别对应怠速量孔与主量孔的安装位置，

　　不同孔径的量孔匹配不同工况下的燃油吸出量，怠速工况下节气门接近关闭，空气流速集中在怠速量孔周边，吸出少量燃油维持怠速运转，大负荷工况下节气门全开，主量孔参与工作，配合高速气流实现燃油的雾化混合。垂直向上的筒段连接顶部安装法兰，内部设置的节气门翻板安装位，预留了翻板转轴的穿装孔位，转轴伸出端用于连接油门拉线操纵机构，可根据负载需求调整节气门开度，控制进入气缸的混合气量，最终实现发动机输出功率的调节。下部的渐扩式锥形结构是化油器的出气端，直接对接发动机进气道入口，渐扩的流道设计可以让混合气流在进入气缸前形成一定的缓冲，降低进气阻力的同时，让燃油颗粒与空气进一步混合均匀，避免局部混合气过浓或过稀导致的燃烧不充分、积碳增多等问题。

　　在建模过程中，所有流道的过渡位置都做了圆角处理，避免出现直角台阶导致的气流涡旋，减少进气阻力的同时，也能避免燃油在台阶位置沉积，长期使用后形成积碳堵塞量孔。安装尺寸的匹配上，横向筒体的外径、出气端锥面的角度都严格对标通用小型往复式汽油机的安装接口，不需要额外做转接结构就可以直接装机测试，法兰安装孔的中心距、孔径参数也符合行业通用的配套标准，能够适配同排量段的多款通用动力机型。从功能实现的结构细节来看，腔室壁面的厚度设计充分考虑了压铸成型的工艺要求，整体壁厚保持均匀，避免壁厚差异过大导致压铸成型后出现缩孔、变形等缺陷，各个安装孔的位置都做了凸台加强，保证螺栓拧紧时不会出现壳体开裂的问题。对于结构设计从业者来说，

　　这个数模完整还原了化油器从进气、燃油混合到出气的全流道结构，以及各个安装接口的边界尺寸，可以直接用于动力系统的配套装配干涉检查，也可以作为小型燃油动力系统教学演示的结构样本，在做通用机械动力单元选型时，也可以通过这个数模核对安装空间，提前预留好操纵拉线、燃油管路的布置位置，避免装机时出现空间干涉。
