内燃机分体式连杆结构三维设计

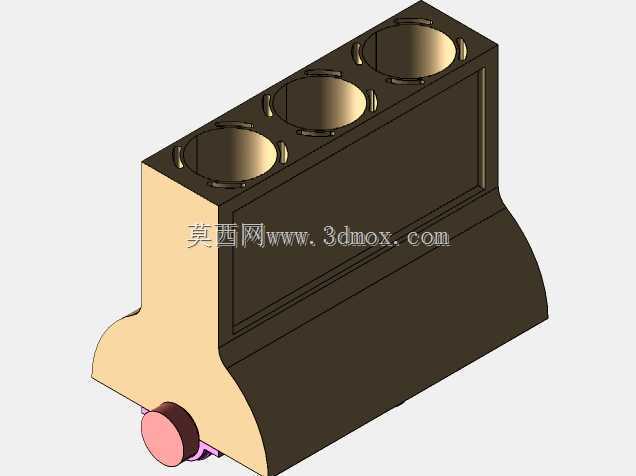

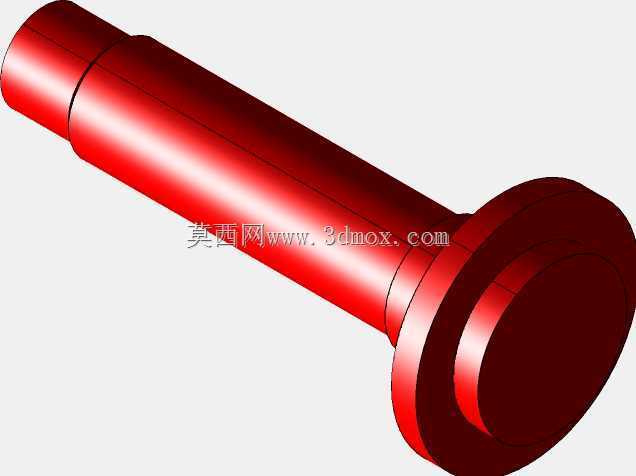

　　在往复式内燃机的动力传递链路中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率、整机运行可靠性与服役寿命。本次呈现的分体式连杆结构，适配中小排量四冲程内燃机的设计需求，可覆盖通用汽油机、小型柴油机以及部分往复式压缩机的传动场景，在通用动力设备、小型工程机械、农用机械的动力单元中均有广泛应用。

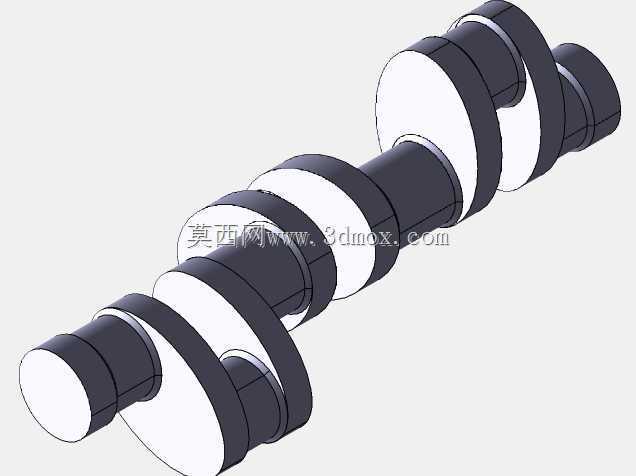

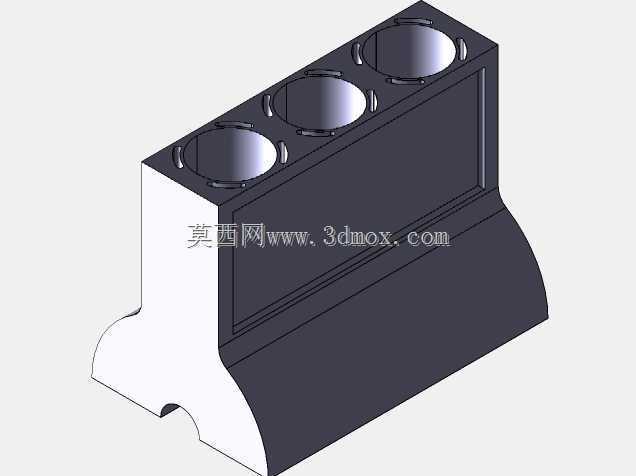

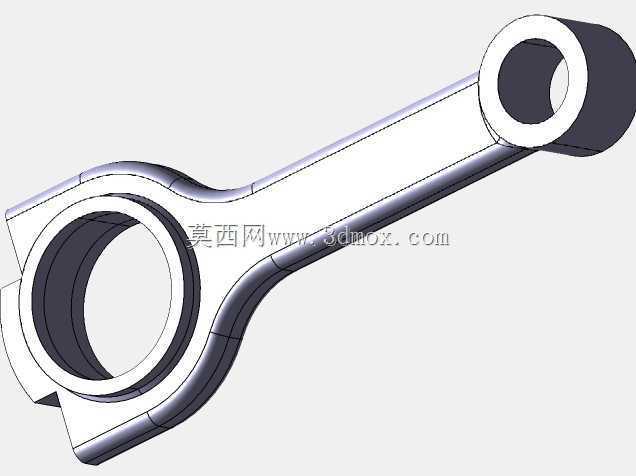

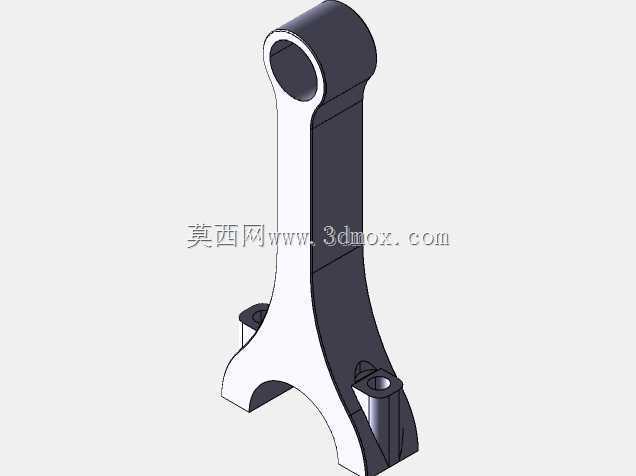

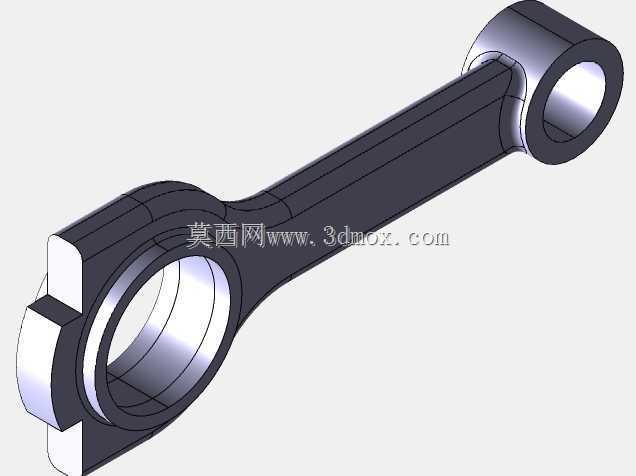

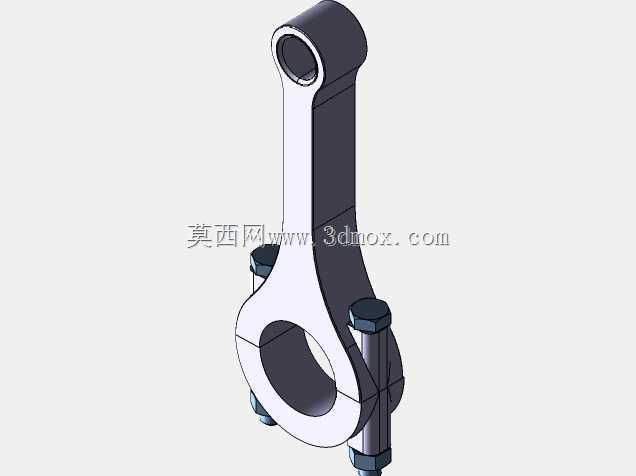

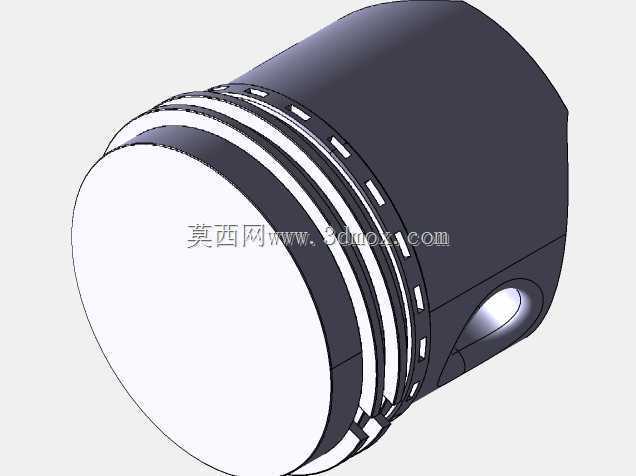

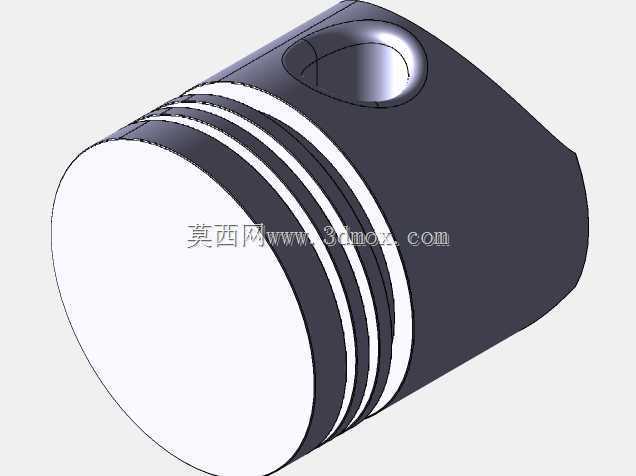

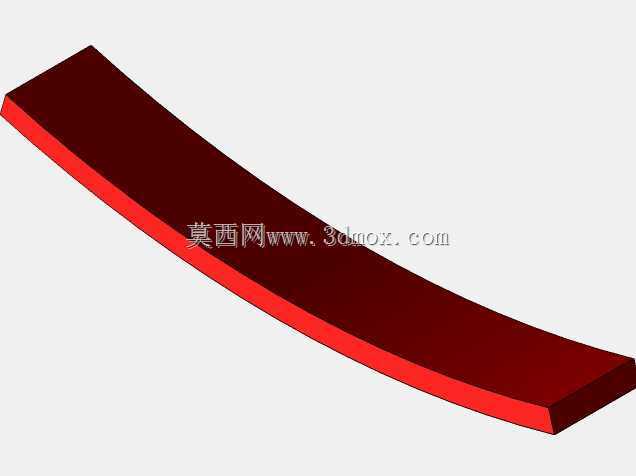

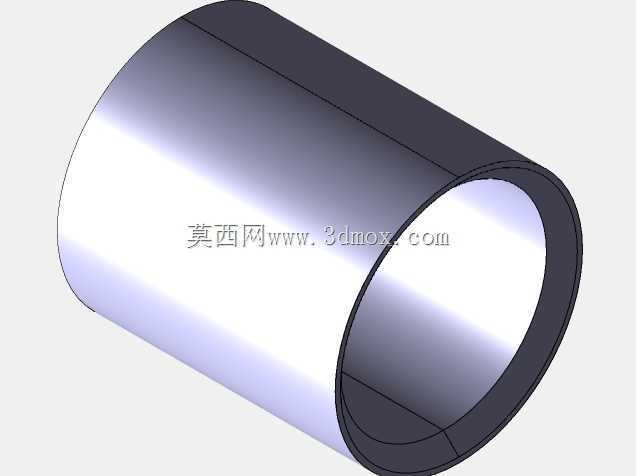

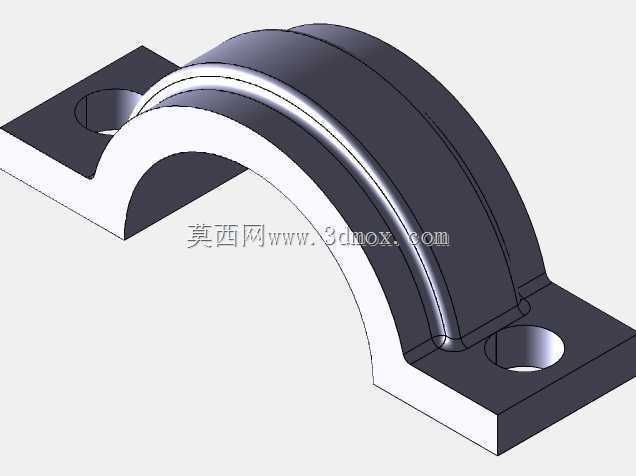

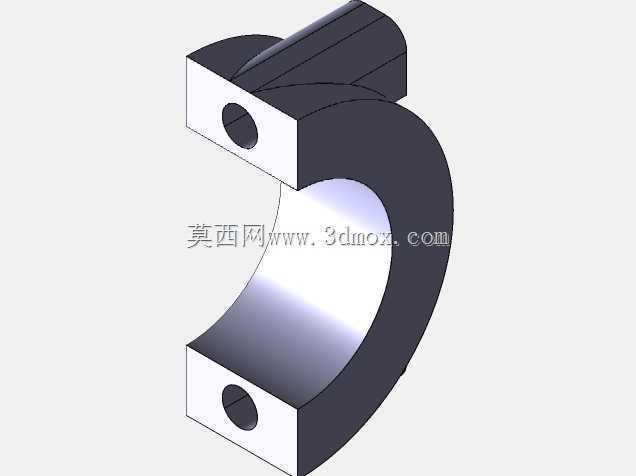

　　从结构功能层面拆解，该连杆采用平切口分体式大端设计，小端为整体式圆环结构，杆身采用工字形截面构型。小端孔用于安装活塞销，承接活塞传递的燃气爆发压力，设计时需保证孔壁与活塞销的配合间隙处于合理区间，既要避免间隙过大导致的冲击异响，也要防止间隙过小引发的润滑不足、销孔抱死问题，孔内预设润滑油槽结构，可将曲轴箱飞溅的润滑油引导至销孔配合面，形成稳定油膜降低摩擦损耗。杆身的工字形截面是兼顾结构强度与轻量化的成熟构型，在往复运动过程中，杆身需要承受周期性的拉压交变载荷与惯性力冲击，工字形截面可在相同材料用量下获得更高的截面抗弯模量，相比等截面圆杆可降低约18%的往复运动质量，有效减小曲轴端的惯性载荷，降低整机振动水平。大端采用分体式设计，通过两根高强度连杆螺栓实现连杆盖与杆身的紧固，这种结构可满足曲轴整体式曲柄销的装配需求，装配时连杆盖与杆身采用定位结构保证装配位置精度，避免大端孔失圆导致的轴瓦偏磨、烧瓦故障，大端孔内用于安装轴瓦，与曲轴曲柄销形成转动副，将活塞的直线往复运动转化为曲轴的旋转扭矩输出。

　　从设计思路的落地逻辑来看，该连杆的结构参数完全匹配对应排量内燃机的动力输出特性，小端孔内径、大端孔内径、连杆中心距三个核心尺寸形成固定的匹配关系：连杆中心距与活塞行程的比值控制在合理区间，可有效降低活塞对气缸壁的侧压力，减少气缸套的偏磨风险；大端孔的宽度尺寸匹配对应曲柄销的长度，保证轴瓦的承压面积满足最大爆发压力下的比压要求，避免轴瓦疲劳剥落；连杆螺栓的公称直径、预紧力矩经过受力校核，可承受内燃机最高转速下的惯性力拉伸载荷，防止螺栓松动、断裂引发的捣缸严重故障。外形设计上，杆身与大小端的过渡区域采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，所有棱边均做倒钝处理，消除加工应力集中点，同时减少装配过程中对操作人员的划伤风险。

　　在安装边界层面，该连杆的装配需要严格匹配对应的活塞组与曲轴组件：小端与活塞销的配合采用分组选配工艺，保证配合精度；大端装配时连杆螺栓需按照规定力矩分三次对称拧紧，拧紧后大端孔的圆度、圆柱度误差需控制在公差范围内，确保轴瓦与曲柄销的贴合度满足润滑要求；连杆安装时需注意方向标记，避免大端油孔位置错位导致的润滑通路堵塞。在实际运行过程中，连杆的受力状态极为复杂，做功行程承受燃气爆发带来的压应力，排气行程承受活塞组往复惯性力带来的拉应力，同时在曲轴旋转过程中还承受横向的惯性弯矩，因此该结构在设计时通过有限元仿真对各工况下的应力分布做了迭代优化，将最大应力区域控制在杆身中段，大小端过渡区域的应力水平控制在材料疲劳极限以下，保证在额定工况下的长期服役可靠性。对于三维建模从业者而言，这类连杆结构的建模需要重点关注分体面的配合精度、工字形截面的放样过渡、螺栓孔的位置度公差，同时要预留出轴瓦、活塞销的装配间隙，避免建模过程中出现干涉问题，为后续的运动仿真、有限元分析提供准确的模型基础。
