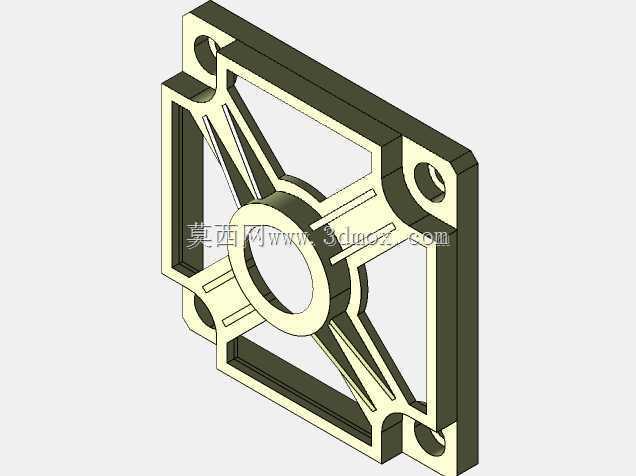

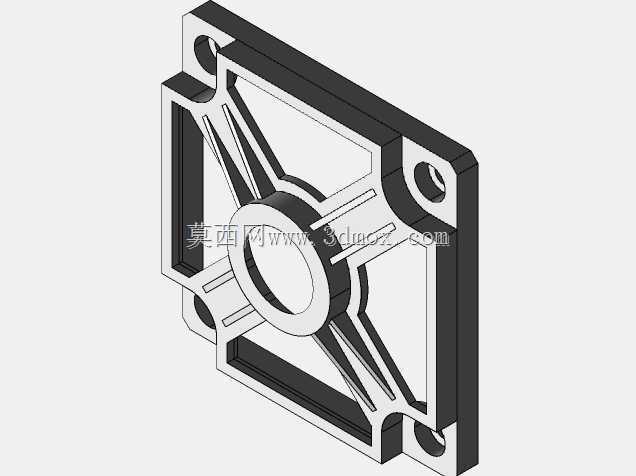

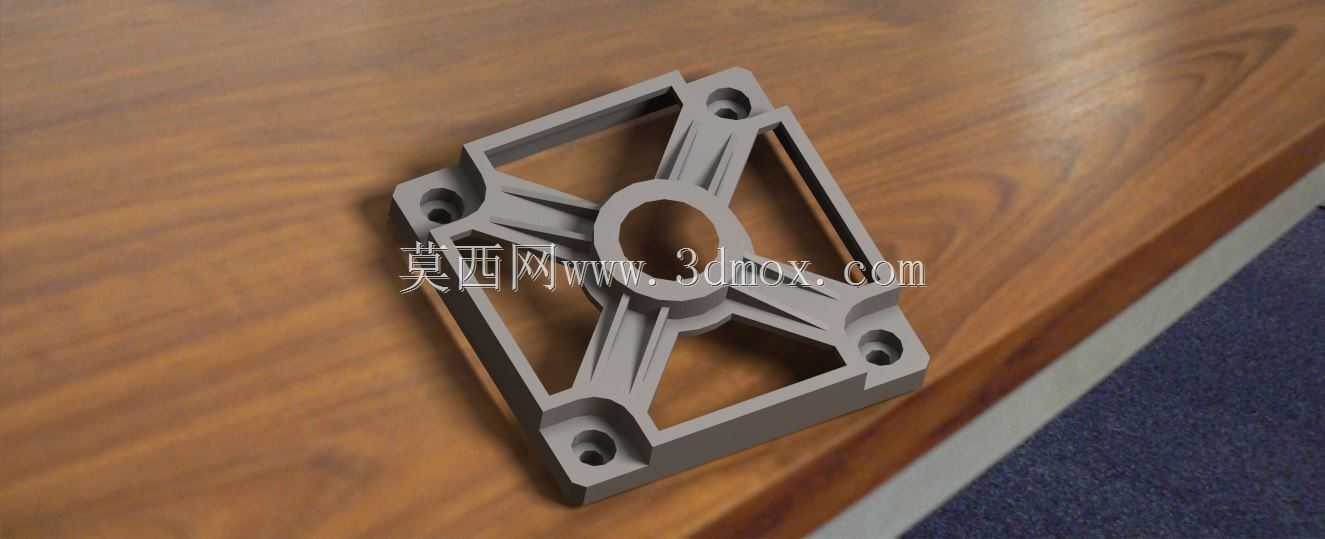

方形带安装孔十字筋位机械安装基座

　　该安装基座属于通用机械支撑类零部件，在工业设备装配场景中应用广泛，常见于小型机电设备、稳压类电气装置、桌面型工业模组的底部固定环节，主要作用是为上部核心功能部件提供稳定的安装基准，同时通过自身结构分散设备运行时产生的振动载荷，避免上部构件因应力集中出现连接松动或结构变形。从结构设计来看，整体采用方形外轮廓布局，四个角位设置沉头安装孔，孔位深度与常规内六角螺栓的头部尺寸匹配，安装后螺栓头部不会突出基座表面，能够保证基座与安装面完全贴合，不会出现局部翘曲的问题。基座中部设置圆形中心通孔，该孔位主要用于上部构件的轴类部件穿过，或是作为走线、流体通路的预留通道，孔壁做了等厚设计，避免壁厚不均导致注塑或机加工过程中出现缩痕、变形。

　　连接中心孔与四个角位安装座的是十字交叉筋位结构，筋位厚度与基座侧壁厚度保持一致，采用等厚设计一方面可以降低成型过程中的内应力，另一方面能够在控制整体重量的前提下，大幅提升基座的抗扭、抗弯刚度——如果去掉十字筋结构，单纯依靠外围边框承载，当上部设备存在偏载时，边框很容易出现侧向形变，导致安装孔位错位，而十字筋将中心受力点直接传导至四个角的安装固定点，力的传递路径更短，受力分布更均匀。在安装边界方面，四个安装孔的中心距按照通用工业安装孔位标准设计，能够适配多数常规小型设备的安装间距要求，基座整体厚度控制在合理范围，既不会因过薄导致结构强度不足，也不会因过厚占用过多安装空间，基座底部可以根据实际使用需求选择做平面处理或是开设浅密封槽，

　　适配需要防尘、防水的安装场景。设计过程中需要重点关注几个细节：一是四个角位安装座的圆角过渡，直角位置在受冲击载荷时容易出现应力开裂，采用合适半径的圆角过渡可以分散应力集中点；二是十字筋与中心孔、外围边框的连接位置也要做小圆角处理，避免筋位与壁面连接位置出现应力集中，在长期振动工况下产生裂纹；三是安装孔的沉头深度要严格控制，过浅会导致螺栓头部突出，安装后基座不稳，过深则会降低安装孔位的结构强度，螺栓锁紧时容易出现柱体断裂。这类基座通常可以采用铝合金压铸、工程塑料注塑或是3D打印的方式加工，不同加工工艺对应的壁厚、圆角参数需要做对应调整，比如采用注塑工艺时，筋位厚度要略小于侧壁厚度，避免表面出现缩痕，

　　采用铝合金压铸时可以适当加大筋位厚度，提升整体结构强度。在实际选型使用时，需要根据上部设备的重量、运行振动频率确认基座的承载能力，若上部设备重量较大、振动较强，可以在基座与安装面之间加装橡胶减震垫，进一步降低振动传导，同时螺栓锁紧时要采用对角锁紧的方式，避免单个孔位受力过大导致基座变形。
