气缸活塞运动配合组件结构设计

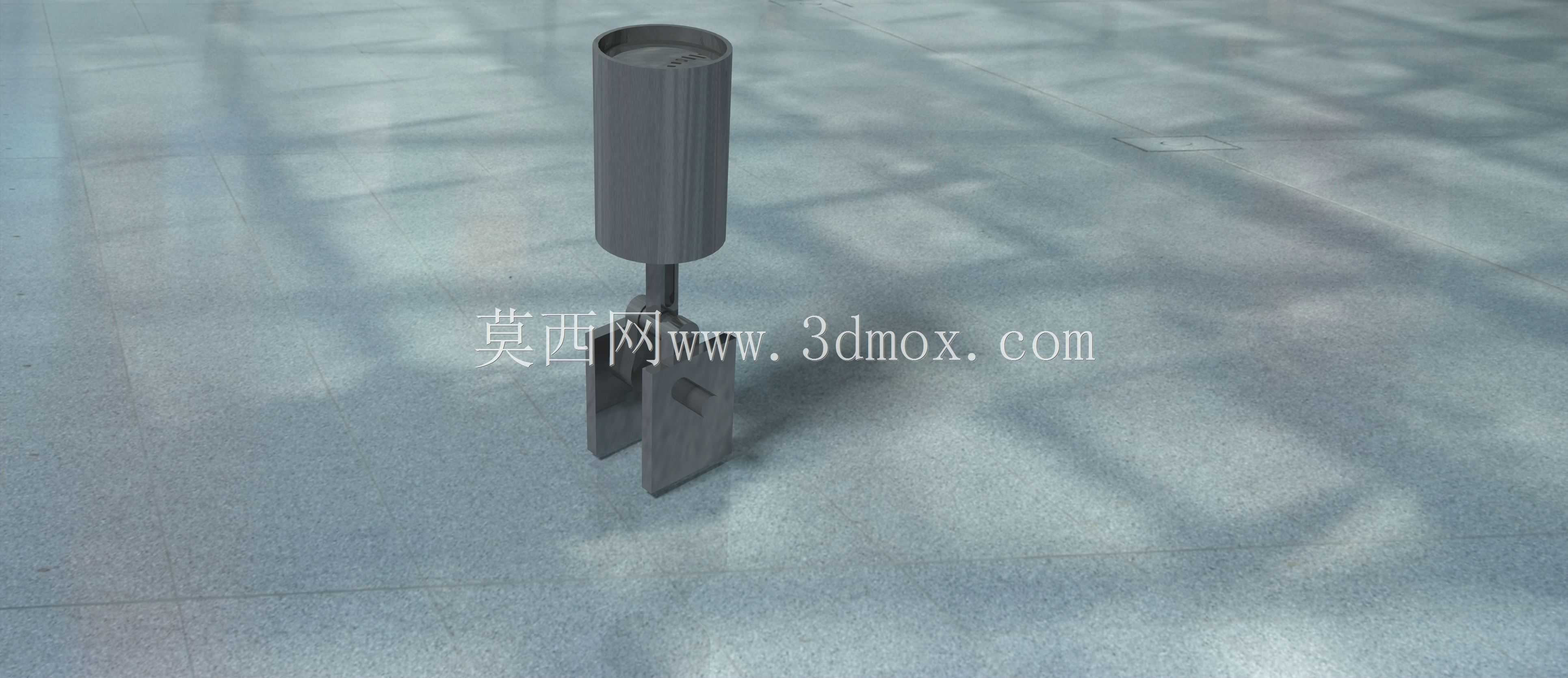

　　这套活塞气缸配合组件，核心服务于小行程往复运动的动力传递场景，常见于小型气动执行机构、教学演示用运动仿真台架、低压流体换向装置的动力端，也可作为微型液压阻尼单元的核心结构参考，适配对安装空间有严格限制、输出行程较短的直线运动工位。从实际功能来看，组件承担着腔体内压力能向直线机械能的转换作用，活塞头部在缸筒内壁做往复滑动时，需要保证配合面的同轴度公差控制在合理区间，避免运动过程中出现卡滞、偏磨的问题，活塞下端的叉形连接端，用于和外部负载摆杆、传动销做铰接配合，将直线往复运动转化为摆角运动，适配需要小角度摆动输出的机构连接需求。设计过程中优先考虑了运动干涉的规避，缸筒采用等径直筒结构，内壁预留了足够的活塞运动行程空间，

　　活塞本体的外径与缸筒内径采用基孔制间隙配合，既保证滑动过程的顺畅性，也不会因为间隙过大导致压力腔泄漏量超标；下端连接叉的开口尺寸匹配常用的铰接销直径，叉臂两侧的平行度公差经过校核，保证铰接后销轴不会出现别劲的情况，连接部位的过渡圆角做了应力释放处理，避免往复运动过程中应力集中导致的连接臂断裂问题。从安装边界来看，缸筒上端为封闭承压端，可通过外螺纹或者法兰压盖的形式固定在设备安装基座上，安装时需要保证缸筒轴线与下端负载的运动方向保持平行，垂直方向的安装偏差需要控制在千分之三以内，否则会大幅增加活塞与缸壁的侧向力，加速配合面的磨损；整个组件的径向最大尺寸为缸筒外径，轴向总长度为活塞处于下止点时的整体高度，

　　选型时需要预留至少10%的行程余量，避免活塞运动到上止点时出现撞缸问题。实际装配过程中，活塞与缸筒的配合面需要涂抹适配的润滑脂，降低滑动摩擦系数，铰接销与连接叉的配合位置需要设置防尘挡圈，避免外界粉尘、碎屑进入铰接间隙造成磨损卡滞。在运动仿真验证阶段，重点校核了活塞全行程运动过程中，各部件之间的相对位置关系，确认活塞在上下止点位置时，连接叉不会与缸筒下端面发生碰撞，铰接部位的摆角范围满足负载的运动角度需求，整个运动过程中没有部件之间的硬干涉，也不存在运动死点。这套结构没有集成复杂的密封沟槽、缓冲结构，属于原理验证级的组件设计，适合用于理解活塞气缸类部件的基本运动逻辑，也可作为基础结构单元，根据实际工况需求拓展密封环安装槽、

　　端部缓冲结构、进气接口等功能特征，适配不同压力等级、不同行程需求的直线运动机构设计，对于刚接触往复运动机构设计的从业者来说，能够直观理解缸筒与活塞的配合关系、运动传递路径，以及铰接连接端的结构设计要点，避免在实际设计中出现配合公差选择不当、安装干涉、运动卡滞等常见问题。在结构细节处理上，活塞与下端活塞杆的连接采用一体式结构设计，减少了装配环节的连接误差，也提升了部件整体的结构强度，活塞杆与活塞下端面的过渡位置采用圆锥面过渡，降低应力集中系数，缸筒下端的开口边缘做了倒角处理，既方便活塞组件的装配导入，也能去除加工毛刺避免划伤活塞配合面。
