铰接式安装支座结构设计方案

　　在各类工业设备的机架连接、传动部件铰接支撑场景中，这类带铰接孔的安装支座是承担载荷传递、实现部件相对转动的核心基础零件，常见于输送线张紧机构、工装夹具翻转单元、小型设备的活动臂连接位置，既要保证固定端与安装基面的可靠贴合，又要为铰接销轴提供足够的支撑刚度，避免运行过程中出现铰接孔偏磨、支座变形断裂的问题。

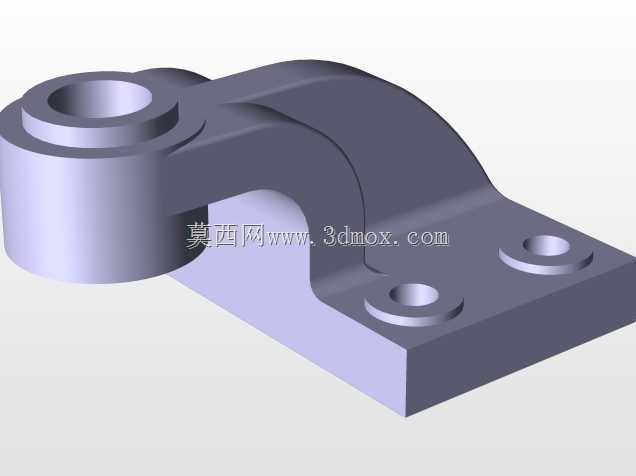

　　从结构功能来看，该零件分为两个核心功能区：一端是带通孔的铰接筒结构，内孔用于穿装铰接销轴，与活动部件形成转动副，筒身的加厚设计是为了提升孔壁的抗挤压能力，应对铰接位置反复交变的径向载荷，筒身根部做了大圆弧过渡，避免应力集中在筒身与底板的连接位置，这也是这类支座设计中最容易忽略的细节——很多新手建模时直接做直角连接，实际受载后很容易在转角处萌生裂纹，长期运行会出现断裂风险。另一端是带两个沉头安装孔的平板底座，沉头孔的设计可以让内六角螺栓安装后头部不突出基面，避免与其他运动部件发生干涉，两个安装孔的孔位间距经过匹配计算，既保证安装后的固定强度，也预留了足够的扳手操作空间，方便现场装配时的螺栓拧紧作业。

　　设计过程中首先要明确的是安装边界条件：底座的安装平面需要与设备基面完全贴合，因此建模时底座底面的平面度公差需要控制在合理范围，避免安装后出现翘曲，导致铰接孔的轴线与设计基准出现偏斜，进而造成销轴转动卡滞、磨损加剧的问题。铰接孔的轴线与底座安装面的平行度是核心形位公差，直接决定了铰接部件的转动顺畅度，若平行度超差，活动部件转动时会出现别劲现象，不仅会增大转动阻力，还会加速销轴和孔壁的磨损，缩短整个铰接副的使用寿命。

　　外形尺寸的匹配需要结合实际载荷计算：铰接筒的外径尺寸根据销轴直径、承载载荷大小确定，壁厚要满足径向抗挤压强度要求，同时筒身的轴向长度要与配合的活动部件铰接端宽度匹配，避免出现轴向窜动或者装配间隙过大的问题。底座的厚度根据整体支座的抗弯强度设计，当铰接位置承受侧向载荷时，底座需要有足够的厚度抵抗弯曲变形，两个安装孔的中心距要适配常用的安装基面螺孔间距，同时孔边到支座边缘的距离要满足螺栓连接的边距要求，避免安装时螺栓孔处的基体出现开裂。

　　从实际应用的角度出发，这类支座的材质通常选用中碳钢或者铸钢，承受重载的场景会做调质处理提升综合力学性能，轻载场景也可以选用铝合金材质降低整体重量，铰接孔内通常会压装铜套或者自润滑轴承，减少转动过程中的磨损，后期维护时只需要更换衬套即可，不需要整体更换支座，降低设备的维护成本。建模过程中需要注意各过渡圆角的处理，除了筒身与底座的连接大圆角，安装孔的孔口、铰接孔的两端都需要做倒角处理，既去除加工毛刺，也方便装配时销轴和螺栓的导入，避免装配过程中刮伤零件配合表面。

　　在装配验证环节，需要重点检查铰接孔与销轴的配合间隙，根据转动副的精度要求选择合适的配合公差，固定端的螺栓连接要考虑防松设计，在振动较大的应用场景中需要加装防松垫圈或者使用螺纹锁固剂，避免长期运行后螺栓松动导致支座移位。整个零件的结构没有冗余设计，所有的几何特征都服务于功能需求，没有多余的装饰性结构，完全从工程实用角度出发，兼顾了加工工艺性——底座平面、铰接孔都可以通过常规的铣削、镗削工艺完成加工，不需要特殊的工装刀具，适合批量生产加工，能够有效控制制造成本，同时满足不同工业场景下的铰接支撑需求。
