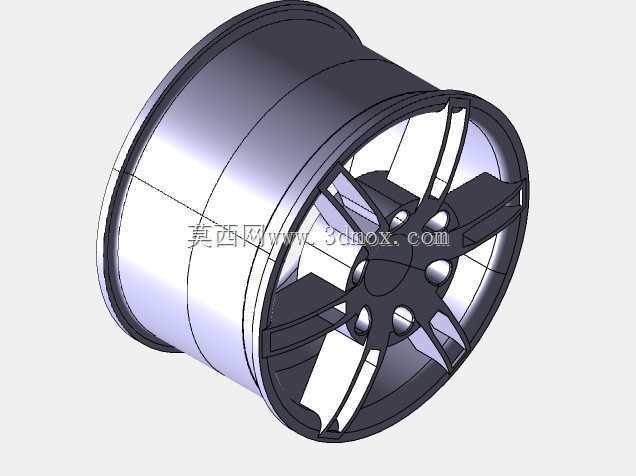

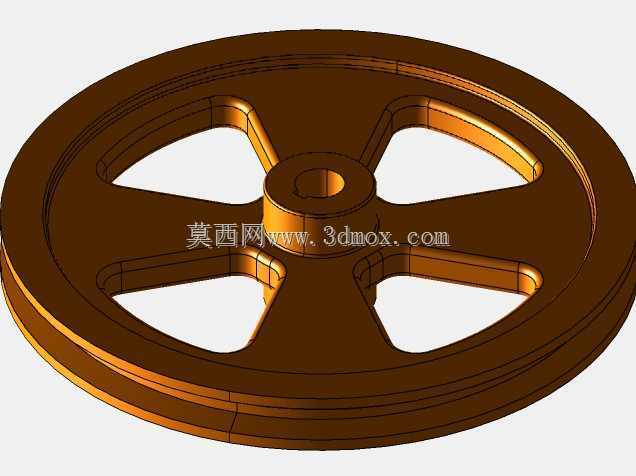

乘用车辐条式轮毂结构三维设计

　　这款辐条式车轮结构，主要面向民用乘用车辆的行走系统配套设计，日常行驶过程中承担承载车身重量、传递驱动与制动力矩、缓冲路面冲击的核心作用，是车辆行走系统里直接和轮胎配合的关键承载部件。从实际装车场景来看，这类四辐开孔的轮毂结构，多用于偏向运动定位的乘用车型，在铺装路面行驶时，辐条间的大尺寸镂空结构可以为制动系统留出充足的散热空间，避免连续制动时制动盘热量积聚导致制动效能衰减，同时镂空设计也能合理降低非簧载质量，提升悬架系统的响应速度，优化车辆行驶时的操控表现。

　　设计过程中优先考虑了承载工况的受力分布，中心轮毂部位设置了与车轴轴头配合的安装通孔，孔周做了加厚凸台结构，用来分散螺栓预紧力和行驶过程中传递的交变载荷，避免应力集中导致的轮毂开裂问题。四根辐条采用对称式布局，每根辐条的截面做了渐变式设计，靠近中心轮毂的位置截面厚度更大，向外侧轮辋延伸时逐步收窄，在保证整体结构刚度的前提下尽可能减少冗余材料，兼顾强度与轻量化需求。轮辋部分采用双层卷边结构设计，内侧预留了标准轮胎胎圈的安装卡槽，卡槽尺寸匹配常规民用乘用车轮胎的胎圈规格，安装时可以保证轮胎与轮辋的贴合密封性，避免行驶过程中出现轮胎脱圈、慢漏气等问题。

　　从安装边界来看，中心安装孔的同轴度公差需要控制在0.05mm以内，保证轮毂装车后转动时的跳动量符合行驶要求，避免高速行驶时出现方向盘抖动的问题。辐条与轮辋的连接位置做了圆弧过渡处理，没有尖锐的直角结构，既可以降低铸造或者锻造加工时的应力集中风险，也能减少行驶过程中泥水、砂石在连接缝隙处的积存，降低长期使用后的腐蚀风险。轮辋的外侧边缘做了轻微的凸起防护结构，当车辆靠边停车发生轻微刮蹭时，首先接触路肩的是轮辋边缘的凸起结构，不会直接损伤辐条表面，也能避免轮胎胎侧被路肩直接剐蹭破损。

　　实际建模过程中，对辐条的受力路径做了反复校核，当车辆承受垂直载荷时，载荷从轮辋通过四根辐条均匀传递到中心轮毂，再传递到车轴轴头，每根辐条的受力偏差控制在5%以内，避免单根辐条受力过大出现疲劳损坏。当车辆加速或者制动时，力矩通过中心轮毂传递到辐条，再带动轮辋和轮胎转动，辐条的侧向刚度可以承受急加速、紧急制动时的力矩冲击，不会出现明显的形变。转向过程中，侧向力通过轮胎传递到轮辋，再经辐条传递到转向节，辐条的抗侧弯刚度可以保证转向过程中轮毂的形变量在允许范围内，避免转向虚位过大影响操控精准度。

　　另外，这款轮毂的表面做了均匀的壁厚设计，适合采用铸造工艺进行批量生产，壁厚差控制在2mm以内，避免铸造过程中因为冷却速度不一致产生缩孔、变形等缺陷。辐条表面的过渡曲面全部采用G2连续设计，既可以降低加工时的刀具路径复杂度，也能减少后续表面处理的打磨工作量，提升量产时的生产效率。轮辋内侧预留了气门嘴的安装位置，位置避开辐条的遮挡区域，安装轮胎时可以方便地进行充气操作，后续日常使用时检查胎压、充气也不需要额外调整轮胎角度。
