机加工夹持用螺杆式台钳结构设计

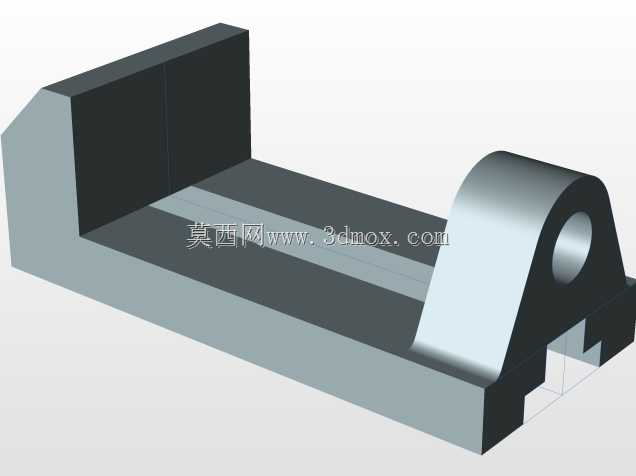

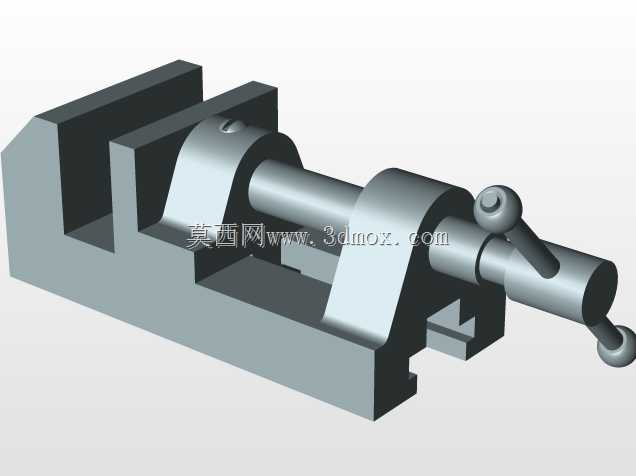

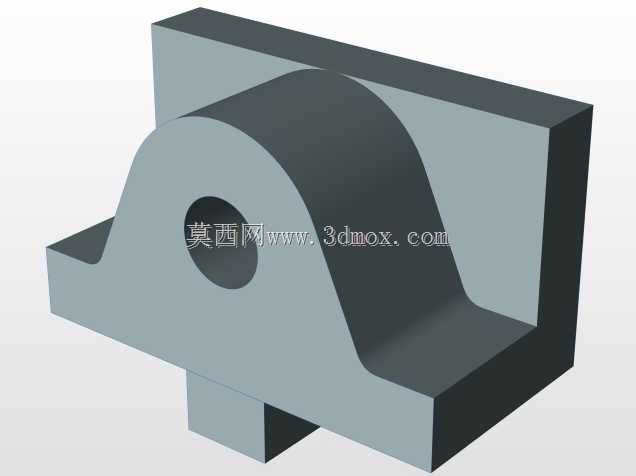

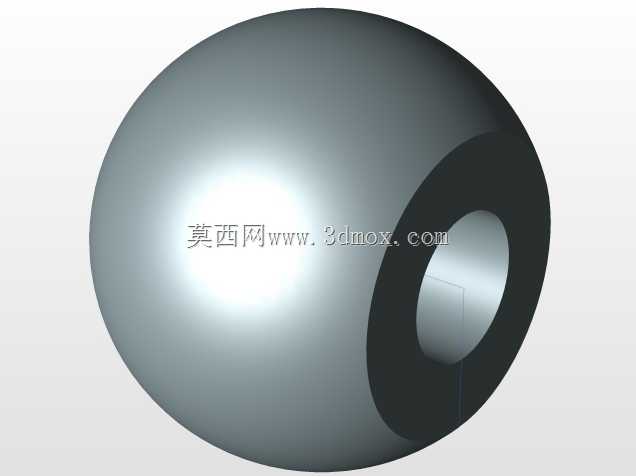

这款螺杆驱动式台钳是机械加工、钳工装配、维修作业场景中极为常用的夹持类工装，核心作用是在钻削、铣削、锉削、工件装配等工序中稳固夹持待加工工件，避免工件在受力过程中出现位移、晃动，保障加工精度与操作安全。从实际应用场景来看，它既可以单独固定在钳工工作台台面上完成手工修配、零件打磨、小部件组装作业，也可以通过底座的安装槽配合压块固定在铣床、钻床的工作台上，作为机床配套夹具完成小型零件的机加工夹持，适配单件小批量生产、设备维修、实训教学等多种场景的使用需求。在功能特性上，该台钳采用梯形螺纹传动结构，通过端部的摇柄转动带动丝杆旋转，驱动活动钳身沿固定钳身的导向导轨做直线往复运动，实现钳口的开合与夹紧动作，梯形螺纹具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现松脱，夹持稳定性可靠；固定钳身与活动钳身的钳口位置设计有可拆卸的钳口板，钳口板表面加工有交叉防滑齿纹，能够增大与工件接触面的摩擦力，同时钳口板磨损后可单独更换，延长台钳整体的使用寿命。从设计思路来看，整体结构采用一体式铸铁基体的设计方向，固定钳身与底座导向结构为一体化成型，保障整体结构的刚性，能够承受较大的夹紧力与加工切削力，避免夹持过程中钳身出现形变影响夹持精度；活动钳身与丝杆的连接部位采用间隙配合的铰接结构，能够补偿丝杆传动过程中的同轴度误差，让钳身开合动作顺畅无卡滞，同时导向部位设计有足够的配合长度，避免活动钳身在伸出较长时出现翘头、偏摆的问题，保障钳口上下位置的夹持力均匀。在外形尺寸与安装边界上，该台钳整体结构紧凑，底座部分设计有两个对称的长条形安装槽，可适配不同孔距的工作台安装孔位，安装时通过T型螺栓即可快速完成台钳与工作台的固定，不需要额外制作过渡连接工装；钳口的最大开合距离覆盖常规小型零件的夹持尺寸范围，钳身整体高度适配常规钳工操作台、小型机床工作台的操作高度，操作人员转动摇柄时的施力角度符合人体工学，长时间操作不易产生疲劳，整体结构没有多余的外露突出部件，作业过程中不会剐蹭操作人员或加工刀具，使用安全性有充足保障。
