鼓风机弯道出风段上壳体结构设计

　　在工业通风、车间除尘、物料气力输送以及商用新风系统的管路布设中，鼓风机作为核心的气流动力输出部件，其壳体的流道设计直接决定了整机的运行效率与气流输出稳定性，尤其是弯道出风段的上壳体部分，承担着引导气流转向、降低风阻、密封流道、衔接安装的多重作用，是鼓风机整机结构中不可忽视的关键组成部分。

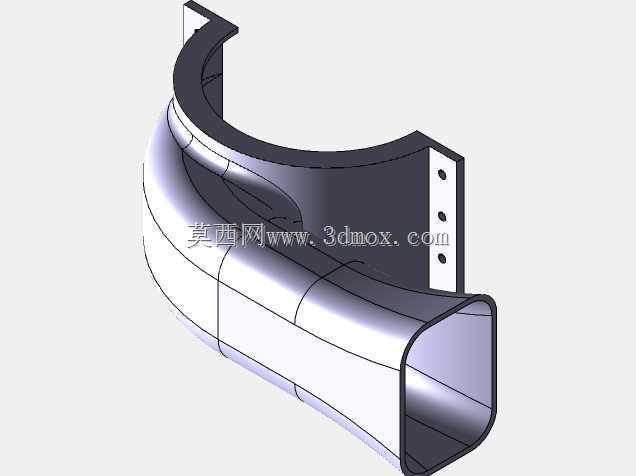

　　该上壳体采用流线型弯管结构设计，整体流道截面从风机侧的半圆弧对接面逐步过渡到出风口的矩形截面，曲率过渡全程遵循等流速损失原则，避免流道内出现直角拐点或者截面突变，减少气流在转向过程中产生的涡流与紊流，降低风机运行时的气动噪音，同时减少不必要的风压损耗，保证出风口的气流输出压力稳定。在实际工况中，这类弯道出风结构常被用于需要改变气流输出方向的安装场景，比如车间侧墙排风、设备配套风路转向、除尘系统管路对接等场景，不需要额外加装弯头配件，减少管路连接节点的同时降低了风路漏风的概率。

　　从结构设计的角度来看，该壳体的侧边设置了带安装孔的法兰对接边，法兰边与壳体主体采用一体化折弯成型结构，安装孔位沿法兰边均匀排布，可直接与鼓风机的主机蜗壳部分通过螺栓紧固连接，对接面可加装密封胶条实现流道密封，避免高压气流从对接缝隙泄漏。法兰边的厚度与安装孔的孔径经过匹配校核，能够承受风机运行时产生的振动载荷，避免长期运行后连接螺栓出现松动或者法兰变形的问题。壳体的出风口端采用翻边结构设计，翻边边缘做了圆弧钝化处理，既可以提升出风口的结构刚度，避免薄壳结构在风压作用下出现振颤，也方便后续对接通风软管或者硬质风管，安装时不会割伤密封垫或者软管材质。

　　在安装边界的考量上，该壳体的整体轮廓尺寸适配对应功率规格的鼓风机主机安装位，弯管的弯曲半径经过优化，在满足气流转向需求的前提下尽可能压缩了整体占用空间，适合安装空间局促、需要紧凑布设风路的场景。壳体的内壁面保持光滑过渡，没有多余的凸起或者加强筋结构伸入流道内部，避免对气流形成阻挡，外壁面可根据实际使用需求加装加强筋或者隔音包覆层，不会影响内部流道的气流状态。在材质选择上，这类壳体通常采用冷轧钢板冲压焊接成型，表面做喷塑或者镀锌防锈处理，能够适应一般工业环境下的防腐需求，若用于腐蚀环境则可更换为不锈钢板材加工，结构本身不需要做大幅改动即可适配不同材质的加工工艺。

　　在实际装配过程中，该上壳体与下壳体或者主机蜗壳对接时，法兰面的平面度公差控制在合理范围内，保证密封垫能够均匀受压，避免局部密封失效。流道内壁的拼接焊缝做打磨平整处理，消除焊缝凸起带来的风阻影响，同时避免焊缝处积存粉尘或者杂物，长期运行后也不会因为杂物堆积影响流道截面面积。对于需要频繁拆装维护的场景，法兰边的安装孔位可设计为长圆孔，降低安装对位的精度要求，提升现场装配的效率。

　　这类弯道出风上壳体的设计核心在于平衡流道气动性能与结构安装便利性，既不能为了追求极致的气动效率设计过于复杂的曲面导致加工难度大幅提升，也不能为了简化加工采用直角拼接结构造成过大的风阻损失。在建模过程中，曲面的曲率连续性需要反复校核，保证各个截面的过渡平滑，同时法兰边、安装孔、出风口翻边等结构的尺寸需要与配套的主机、管路部件做匹配校验，避免出现安装干涉或者对接不匹配的问题。对于不同风量风压的鼓风机机型，只需要等比例缩放流道截面尺寸、调整法兰安装孔位的排布，即可快速衍生出适配不同规格机型的壳体结构，具备较好的设计通用性。
