多接口法兰式腔体端盖结构设计

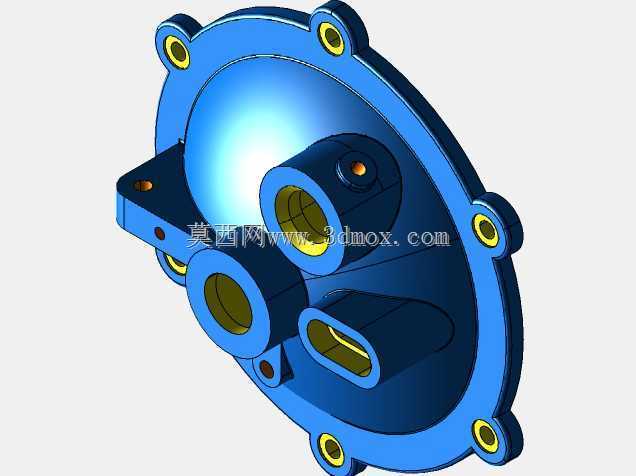

　　这类带多接口的法兰式腔体端盖，常应用在流体输送系统、小型动力单元腔体、气动控制回路的集成端面上，作为腔体密封与管路转接的核心承载零件，替代传统分体式法兰加多个转接头的组合结构，减少装配环节的密封泄漏点。从结构设计逻辑来看，主体采用圆形法兰盘作为安装基准，周向均匀分布6个带衬套的安装孔，孔内嵌入的黄色衬套为耐磨金属材质，既可以避免螺栓锁紧时对铝合金或塑料主体的压溃损伤，也能在长期振动工况下防止安装孔磨损扩孔，保证连接预紧力的长期稳定。法兰盘中心向外凸起的半球形腔体，是为了给腔体内的运动部件比如阀芯、叶轮或者隔膜组件预留足够的运动空间，相比平端盖结构，半球形的曲面受力更均匀，在承受内部流体压力时应力集中系数更低，

　　同等壁厚下能承受更高的工作压力，同时也能减少流体在腔体内的滞留死角，降低介质残留造成的堵塞或腐蚀风险。侧面伸出的四个不同通径的接口，分别对应不同的管路连接需求，其中两个大直径接口为主流体通道，两个小直径接口可作为控制气路、测压接口或者旁通回路接口，所有接口的内孔都做了阶梯止口设计，安装管路时可以直接插入密封圈后卡接或者螺纹锁紧，不需要额外加装密封垫片，减少装配工序。接口与主体的连接位置都做了圆弧过渡加强筋，避免直角连接处的应力集中，在承受管路侧向拉力或者内部压力冲击时，不会出现接口根部断裂的问题。从安装边界来看，法兰盘的安装孔中心圆直径与对应腔体的止口尺寸做了公差配合设计，安装时端盖的定位止口嵌入腔体端口内，实现径向定位，

　　不需要额外调整同轴度，周向的安装孔位置度控制在0.1mm以内，保证批量装配时的互换性。端盖的整体厚度根据工作压力等级做了梯度设计，法兰密封面位置厚度最大，半球形腔体位置根据曲面受力特性做了等强度壁厚优化，在保证结构强度的前提下尽可能降低零件重量，适合在移动设备或者对重量有要求的气动、液压单元上使用。密封面位置设计了环形密封槽，可嵌入O型密封圈，安装时螺栓按照对角线顺序锁紧，保证密封面的压力均匀分布，避免出现局部泄漏。这类端盖在实际选型时，需要重点核对接口通径与对应管路的匹配性，安装孔的分布尺寸与腔体端口的适配性，同时根据输送介质的特性选择对应的材质，比如输送腐蚀性介质时可以选用工程塑料或者不锈钢材质，

　　普通气动回路可以选用铝合金材质降低成本。建模过程中，所有安装孔的位置、接口的同轴度、密封槽的尺寸公差都需要严格按照机械设计手册的要求设定，尤其是密封槽的深度和宽度公差，直接影响密封效果，过深会导致密封圈压缩量不足出现泄漏，过浅会导致密封圈压溃损坏。另外，接口的内孔粗糙度需要控制在Ra1.6以下，减少流体流动时的阻力，同时避免粗糙表面划伤密封圈。周向安装孔的衬套与主体的连接采用过盈配合，压装时需要保证衬套端面与法兰盘端面齐平，避免螺栓锁紧时出现衬套突出导致的密封面贴合不严问题。
