多通路混合电连接器结构设计

　　在低压配电、工业控制柜、交直流稳压供电回路的布线作业里，这类多通路混合连接器是解决多回路快速接驳、避免错接漏接的核心基础元件，日常运维中遇到的回路检修、模块更换场景，不需要逐根拆线做标识，靠连接器的对位结构就能实现整组回路的同步断开与复位，比传统的端子排压接方式节省至少七成的拆装工时，也能大幅降低人工接线带来的虚接、错相风险。

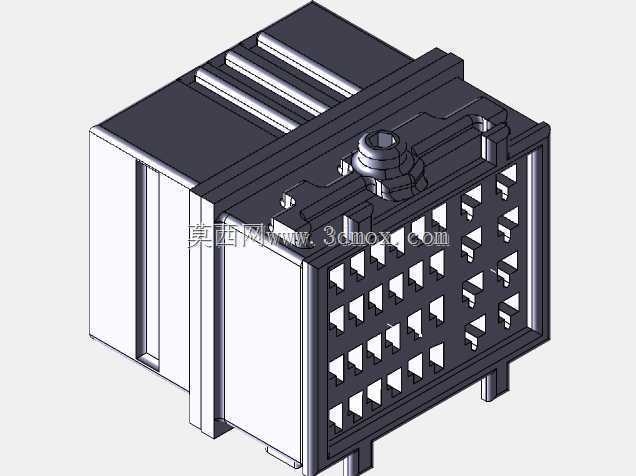

　　从结构设计逻辑来看，这款混合连接器采用了模块化的腔体布局，主体的绝缘基座用阻燃工程塑料做主体框架，一侧预留了多排矩阵式的插针安装位，每一个插针位都做了独立的隔仓设计，避免相邻插针在大电流工况下出现爬电、拉弧问题；基座侧面设计了导向滑槽，和对接端的导轨结构配合，插合过程中不会出现偏移歪针的情况，顶部的锁扣结构在插合到位后会自动卡入对接端的卡槽，设备运行过程中遇到振动、拉扯线缆的情况也不会出现松脱断电。

　　实际选型适配的时候，首先要确认安装边界：这款连接器的主体安装位采用侧装卡接结构，基座背部预留了两个定位柱，对应安装面板上的两个定位孔，开孔尺寸需要匹配基座的外轮廓公差，定位柱的中心距误差要控制在0.1mm以内，才能保证插合的时候对位顺畅；插合面的前方需要预留不小于30mm的操作空间，方便手指按压锁扣完成拔插动作，背部的接线端需要预留足够的线缆弯折半径，根据接入线缆的线径不同，弯折半径通常取线缆外径的6到8倍，避免线缆根部长期受力出现线芯断裂。

　　功能特性上，这款混合连接器同时兼容动力回路与信号回路的接驳需求，矩阵式排布的插针里，大直径插针负责交流主回路的电流传输，接触件采用铜镀银工艺，接触电阻低、载流能力强，小直径插针负责控制信号、检测信号的传输，不同功能的插针位做了差异化的防呆设计，不同规格的插针无法插入错误的孔位，从结构上杜绝了动力回路与信号回路混接的风险。绝缘基座的材料选型兼顾了耐高温与抗冲击性能，在-40℃到125℃的工作环境区间内都能保持结构强度，不会出现低温脆裂、高温软化变形的问题，适配户外柜、工业设备内部、稳压电源模块等多种复杂工况的使用需求。

　　建模过程中需要重点关注几个配合公差：插针与绝缘基座安装孔的配合采用过盈配合，过盈量控制在0.02到0.03mm，既可以保证插针安装后不会出现松动移位，也不会因为过盈量太大导致绝缘基座出现开裂；对接端的插合面间隙控制在0.1mm以内，既可以保证插合后防护性能达标，也不会因为间隙过小导致插合阻力过大，增加现场操作的难度。另外基座上的散热槽结构不是随意设计的，顺着气流方向布置的格栅槽可以带走插针接触部位产生的温升，避免长期满负荷工作时热量堆积在基座内部，加速绝缘材料老化。

　　很多现场运维人员容易忽略连接器的安装方向，这款连接器的导向滑槽做了不对称设计，只有方向对正才能顺利插入，强行反插会导致隔仓结构破损、插针弯折，建模的时候特意把导向槽的宽度做了差异化处理，左侧滑槽比右侧窄0.5mm，从结构上实现强制防呆，不需要额外做方向标识就能避免反插问题。接线端的压线结构采用压线片与螺丝锁紧结合的方式，线芯插入接线孔后拧紧螺丝，压线片会均匀包裹住线芯，不会出现单根线芯被压断、压接不牢的问题，适配多股软线与单股硬线的接入需求，不需要额外压接冷压端子就能完成可靠接线。
