曲面弯折式金属连接支撑构件

　　在日常的机械结构搭建、小型工装夹具改制以及非标设备的局部支撑场景里，这类带曲面过渡的弯折支撑构件是很容易被忽略但又直接影响装配顺畅度的零件。很多刚接触结构设计的从业者容易把这类零件做成直角直连的形式，实际装配时才发现，直边结构要么会和相邻的回转类部件产生运动干涉，要么在受力时直角位置出现应力集中，反复加载几次就会在折角处萌生裂纹。

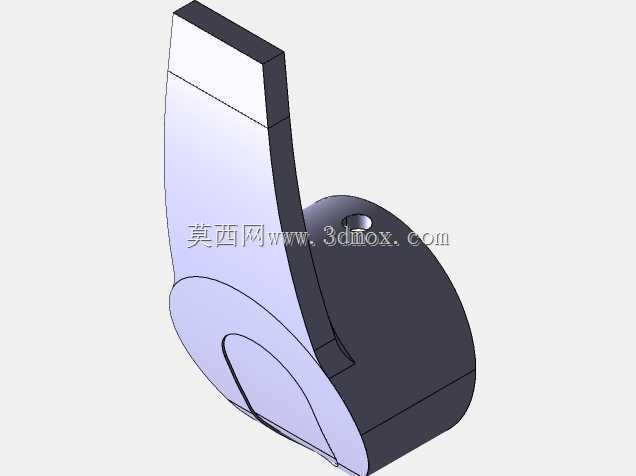

　　从结构本身来看，这个构件采用了大弧度曲面过渡的弯折形态，下半部分的圆弧基座是整个零件的安装基准，基座上预留的沉孔可以直接穿装固定螺栓，安装时沉孔的深度要匹配所选螺栓的头部高度，保证螺栓锁紧后端面不超出基座平面，避免和相邻转动部件产生刮擦。基座的圆弧轮廓不是随意绘制的装饰曲面，而是匹配对应安装位的回转面半径做的仿形设计，装配时可以直接贴合在配套的圆柱基座外圆上，既能够增大接触面积分散锁紧力，也能避免安装时零件出现径向窜动，省掉额外的定位销配置，简化装配工序。

　　向上延伸的弯折臂部分，厚度从基座位置开始做了渐变收窄，不是等厚度的直板结构——靠近基座的位置厚度更大，用来承接基座传递来的支撑载荷，越往臂的顶端厚度逐步减小，在保证整体支撑刚度的前提下尽可能降低零件自重，减少对安装基座的额外负载。弯折臂的顶端做了平直的切边处理，这个平面是后续外接功能附件的安装面，平面的平面度公差需要控制在0.05mm以内，保证外接附件安装后不会出现倾斜，避免附件工作时出现偏载。

　　设计这类曲面构件的时候，最容易出问题的是曲面和平面衔接的位置，很多建模新手会直接用两个特征拼接，导致衔接处出现细小的棱边或者面的断裂，实际加工时不管是采用铣削加工还是钣金折弯，都会在衔接位置出现应力集中点。正确的建模思路是先绘制整体的轮廓引导线，用放样或者扫掠的方式生成整体基体，再对衔接位置做圆角过渡处理，保证整个曲面的曲率连续，这样加工出来的零件表面顺滑，受力时载荷可以沿着曲面均匀传递，不会在局部出现应力峰值。

　　从安装边界来看，这个零件的整体外轮廓没有超出基座的回转直径范围，弯折臂的倾斜角度经过反复校核，在配套部件做全行程转动时，臂身和转动部件之间始终保留至少2mm的安全间隙，不会出现运动刮擦。零件的材质选用常规的45号钢即可满足普通工况的支撑需求，如果是用在有腐蚀环境的场景，可以更换为304不锈钢，表面做钝化处理，不需要额外做涂装，减少后期维护的工作量。

　　实际应用中，这类构件常被用在小型设备的操作手柄支撑、传感器安装支架、工装夹具的压紧臂位置，相比直杆类的支撑件，曲面弯折的形态可以更好地避让设备内部的管线和其他运动部件，在有限的安装空间里实现支撑功能，不需要额外增加转接零件，能够有效精简设备的整体结构，减少装配环节的零件数量，降低整体的装配累计误差。很多人在做这类零件的强度校核时，容易忽略弯折处的剪切应力，只计算竖直方向的压应力，实际使用时弯折位置会同时承受弯曲和剪切的复合载荷，建模时需要对这个位置做有限元应力分析，根据分析结果微调局部的壁厚和过渡圆角半径，保证零件在额定载荷下的变形量控制在允许范围内，不会因为变形导致外接附件的位置出现偏移，影响设备的正常运行。
