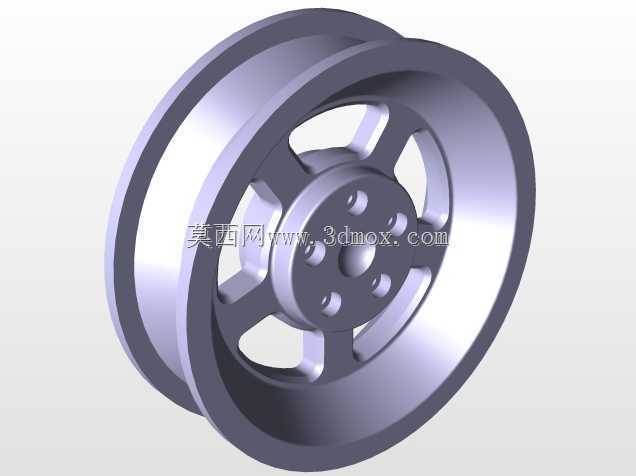

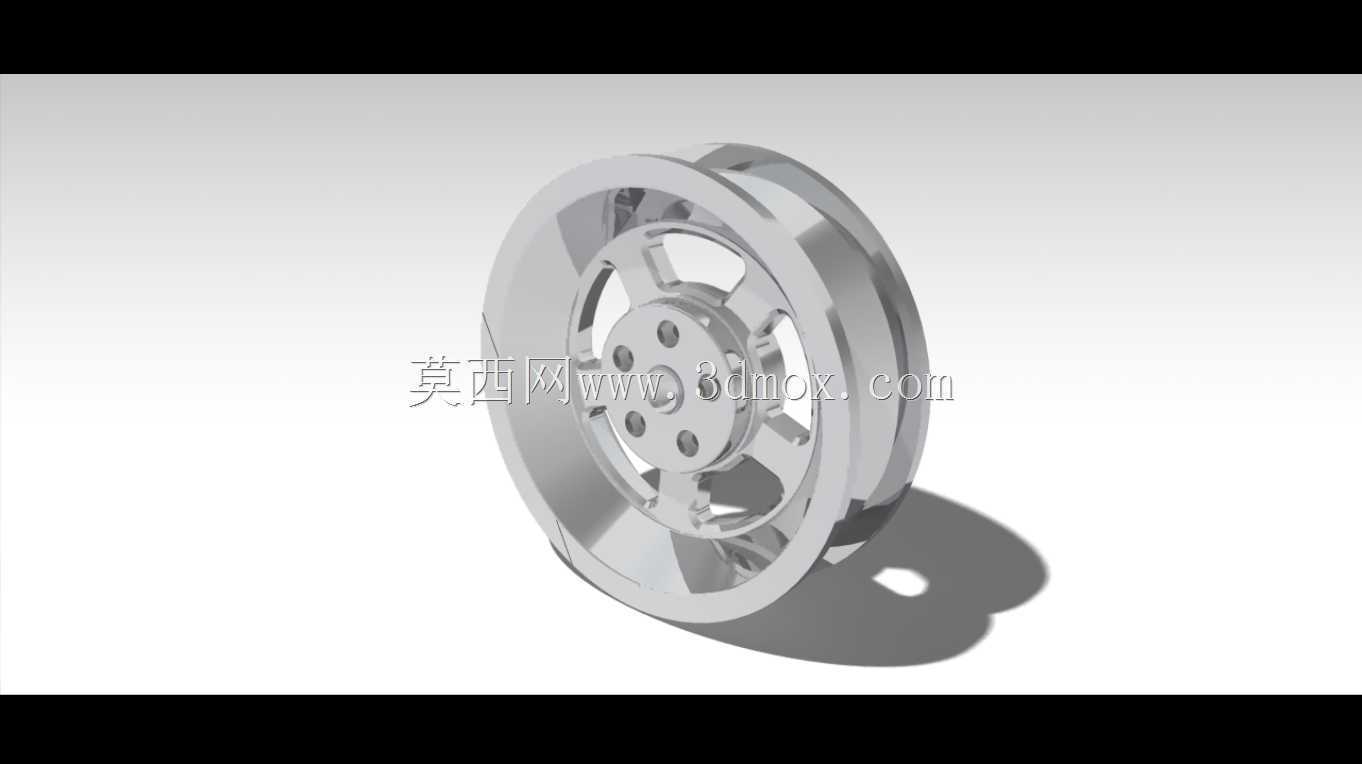

镂空辐条式金属车轮结构设计

　　这类镂空辐条式金属车轮，常应用在小型代步设备、轻型移动工装、非标输送线从动轮组以及小型游乐设施的行走机构中，区别于重载车辆的实心轮毂设计，该结构在保证轮体承载强度的前提下，尽可能削减了非受力区域的材料冗余，适配对自重控制有要求的轻载行走场景。从实际使用场景来看，这类轮体多搭配橡胶外圈或者聚氨酯包胶层使用，金属内芯提供足够的结构刚性，避免轮体在长期交变载荷下出现形变，辐条间的镂空区域一方面可以降低轮体整体转动惯量，让驱动端的启停响应更灵敏，另一方面也能在轮体转动过程中形成导流空间，带走轮轴配合位置因为摩擦产生的热量，降低长时间运行下的温升幅度。

　　设计过程中首先要明确安装边界，轮体中心的安装孔位需要匹配对应规格的轮轴，孔位周边的加厚凸台是应力集中区域，建模时需要做圆角过渡处理，避免装配后受载出现应力开裂；辐条的排布采用对称式布局，每根辐条的截面做等强度优化，从靠近轮毂中心的位置向轮辋方向逐渐调整截面厚度，保证每一处截面的抗弯模量匹配对应位置的受力大小，不会出现局部强度过剩或者薄弱的问题。轮辋部分的凹槽结构是为了配合外圈的限位，防止包胶层或者轮胎在转动过程中出现轴向窜动，凹槽的深度和宽度需要匹配对应标准件的尺寸公差，装配后不需要额外涂胶就能实现可靠的周向固定。

　　从安装适配性来看，这类轮体的轴向尺寸控制较为紧凑，不需要占用过多的安装空间，中心孔的公差带选用过渡配合，既可以保证和轮轴的同轴度，也能方便后期维护时的拆装更换；辐条上预留的小孔位并非多余设计，一方面是做动平衡校准的时候可以通过增减配重调整轮体的转动平衡，另一方面也可以作为安装装饰盖板或者传感码盘的固定点位，拓展轮体的附加功能。实际选型过程中，需要确认轮体的额定载荷是否匹配设备的整体重量，单轮的承载安全系数建议取1.5以上，避免设备过坎或者冲击载荷下出现辐条变形；轮辋的外径尺寸需要和设备的底盘高度匹配，保证设备的通过性符合设计要求，同时也要兼顾驱动轮的传动比设计，避免轮径偏差导致设备的行走速度和设计值出现过大误差。

　　建模过程中需要注意轮体的拔模角度，因为这类金属轮体多采用压铸或者精密铸造工艺成型，所有非加工面都要预留符合工艺要求的拔模斜度，辐条和轮毂、轮辋的连接位置要避免出现锐角，防止铸造过程中出现充型不满或者应力集中的缺陷；加工面的余量预留要均匀，中心安装孔和端面的安装基准面需要预留足够的机加工余量，保证装配后的形位公差符合要求。轮体的表面处理可以根据使用环境选择，普通室内使用场景可以做喷塑或者镀锌处理，潮湿或者有腐蚀的场景则需要做阳极氧化或者不锈钢材质替代，提升轮体的环境适应能力。

　　在实际装配调试时，需要保证轮体和轮轴的同轴度误差控制在允许范围内，否则轮体转动时会出现偏摆，不仅会增大运行噪音，还会加速轮轴轴承的磨损，缩短整体部件的使用寿命；辐条的对称度误差也需要控制，避免轮体转动时出现不平衡量，导致设备行走时出现颠簸振动。这类轻量化的轮体结构相比同尺寸的实心轮毂，重量可以降低40%左右，材料成本也能得到有效控制，同时镂空结构也方便日常维护时清理轮体缠绕的杂物，不需要拆卸轮体就能完成基础的清洁保养工作，适配长期运行的轻型移动设备使用需求。
