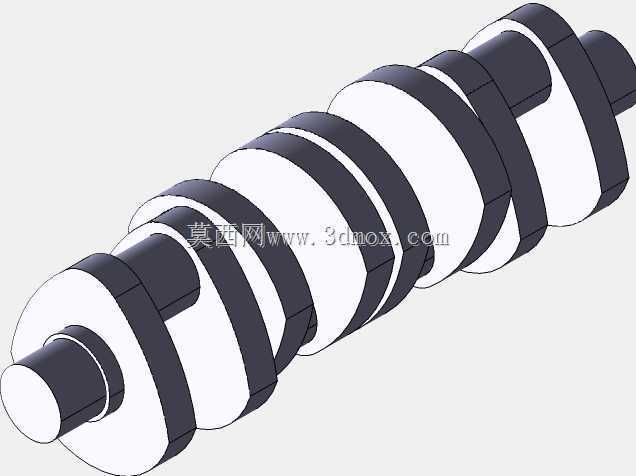

四缸内燃机曲轴结构三维设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，四缸机型的曲轴设计直接决定了整机的运转平顺性、动力输出效率与服役寿命，也是动力总成结构设计中需要反复校核动平衡、装配边界与载荷分布的关键零件。这款四缸曲轴采用全支承式结构布局，相邻曲拐之间设置独立主轴颈，每段主轴颈对应缸体上的一道主轴承座，相比非全支承结构，能大幅降低曲拐在交变爆压载荷下的弯曲变形量，适配民用乘用车1.0-2.0L排量区间的四缸汽油机、柴油机的载荷需求，覆盖家用代步车、轻型货运车辆、小型工程机械动力单元等常见应用场景。从功能实现逻辑来看，曲轴的每个连杆轴颈对应一个气缸的活塞连杆组，

　　四缸机型的曲拐按照1-3-4-2或者1-2-4-3的发火间隔角均匀布置，相邻工作缸的发火间隔保持180度曲轴转角，保证四个气缸交替做功时输出扭矩的波动量控制在合理区间，减少动力输出端的扭转振动，降低飞轮端的减振结构设计压力。设计过程中首先要确定的是主轴颈与连杆轴颈的重叠度，这一参数直接影响曲轴的整体抗弯刚度，在缸心距固定的前提下，通过合理加大轴颈直径、优化曲柄臂的过渡圆角，在不增加整机轴向尺寸的前提下提升结构强度，避免高转速工况下曲柄臂位置出现应力集中导致的疲劳断裂。外形尺寸层面，这款曲轴的轴向总长度适配直列四缸缸体的轴向安装空间，前端轴预留正时齿轮、机油泵驱动轮、皮带轮的安装键槽与定位轴肩，

　　后端设置法兰结构用于连接飞轮与离合器总成，各主轴颈的同轴度公差控制在0.02mm以内，连杆轴颈与主轴颈的平行度公差不超过0.015mm，保证装配后运转过程中不会出现偏磨、轴瓦异常烧蚀的问题。安装边界设计上，每段主轴颈的直径尺寸与缸体主轴承孔、轴瓦的配合公差选择过渡配合区间，既保证装配后轴颈的定位精度，也方便后期维修拆解；连杆轴颈的宽度尺寸匹配对应连杆大头的宽度，轴颈表面设计有专门的油道孔，与主轴颈的主油道连通，发动机运转时机油通过缸体主油道进入曲轴内部油道，持续输送到连杆轴颈表面为连杆轴瓦提供压力润滑，同时部分机油会通过连杆杆身的油道上行到活塞销位置，为活塞销与连杆小头衬套提供润滑。曲柄臂的设计上没有采用多余的非加工面减重结构，

　　而是在每个曲柄臂的对应位置设计了平衡重结构，平衡重的重心偏离主轴颈旋转中心，用来抵消曲拐、连杆大头部分旋转运动产生的离心力，以及活塞往复运动产生的一阶、二阶往复惯性力，通过动平衡校准后，曲轴在最高6000转每分钟的额定转速下运转时，整机的振动量控制在驾乘可接受的范围内，不需要额外加装过大质量的平衡轴结构来抵消振动。油道的走向设计采用斜向钻孔工艺，避免油道出现直角转弯导致的机油流动阻力过大，油道孔的端口位置设置钢球封堵，保证机油压力在输送过程中不会出现泄压，维持各润滑点的机油压力在设计要求区间。曲轴两端的密封位置设计有回油螺纹与油封安装轴颈，轴颈表面的粗糙度控制在Ra0.8以下，保证装配油封后不会出现机油渗漏的问题，前端的定位轴肩尺寸匹配正时系统的防尘罩、密封端盖的安装位置，避免与周边附件出现运动干涉。在实际选型匹配过程中，这款曲轴的结构参数可以直接适配多数成熟的直列四缸动力平台，只需要根据具体机型的压缩比、最高爆发压力调整轴颈表面的淬火硬化层深度，就能满足不同功率调校版本的使用需求，不需要对缸体的主轴承座、连杆大头尺寸做额外修改，能大幅缩短动力总成的开发周期，降低零部件的开模与制造成本。
