带安装底座的实心铰接支座结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781985
  • 带安装底座的实心铰接支座结构设计
  • 带安装底座的实心铰接支座结构设计
  • 带安装底座的实心铰接支座结构设计

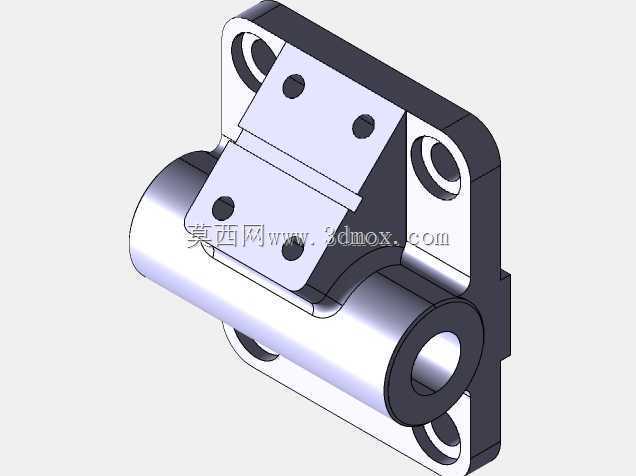

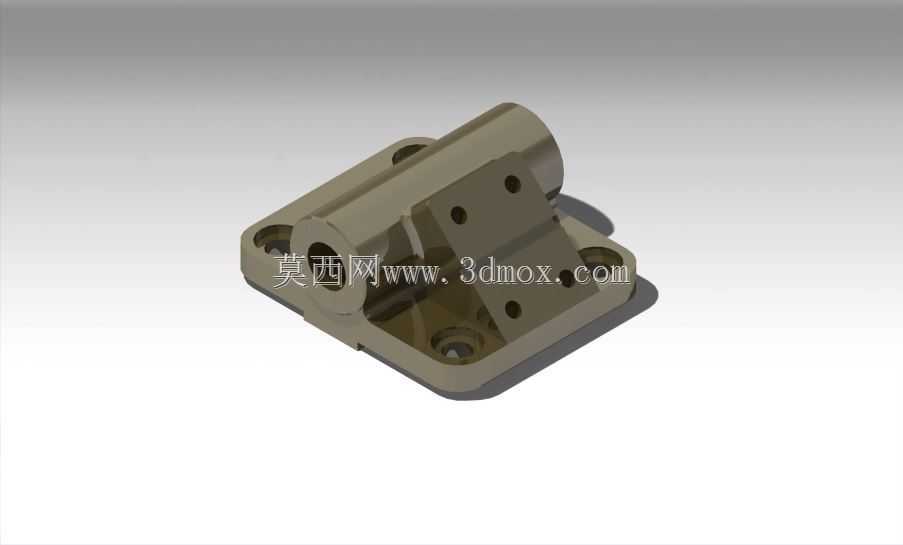

  在工业传动与支撑结构的设计场景中,这类带方形安装底座的实心铰接支座,是实现部件间铰接传动、载荷传递的核心连接件,常应用在需要完成相对转动的机构连接位置,比如工装夹具的翻转支撑、自动化设备的摆臂铰接座、小型液压执行元件的端部连接位,也可作为小型设备的机架铰接支点,承受径向载荷与一定的轴向倾覆力矩,保障转动副的运行稳定性。

  从结构功能来看,该支座采用一体化实心切削的结构思路,摒弃了焊接拼接的结构形式,避免了焊接应力带来的变形问题,整体刚性更强,在承受交变载荷的工况下不易出现焊缝开裂的失效问题。上部的圆柱筒结构为铰接销轴提供安装空间,筒体内壁的加工精度直接决定了铰接转动的顺畅度,设计时需根据配套销轴的公差等级选择对应的配合公差,若用于频繁转动的工况,内壁可预留油槽位置,方便加注润滑脂降低转动磨损;若用于静态铰接定位的场景,可适当降低内壁粗糙度要求,减少加工成本。

  下部的方形安装底座设置了四个沉头安装孔,安装时可将内六角螺栓完全沉入沉孔内,避免螺栓头突出底座平面影响安装贴合度,四个安装孔的位置度公差需要严格控制,保障支座安装后与安装面完全贴合,不会出现翘曲问题,避免底座受载时出现应力集中。底座与上部圆柱筒的过渡位置采用了圆弧过渡设计,而非直角衔接,能够有效分散应力传递路径,避免在载荷冲击下过渡位置出现应力断裂,这一细节在承受冲击载荷的工况下尤为重要,很多早期失效的铰接支座都是因为过渡位置直角设计导致应力集中,在反复载荷下出现裂纹扩展。

  圆柱筒侧面设置的多个螺纹孔,可用于安装限位螺钉、润滑管路接头或者位置检测元件的固定支架,拓展了支座的使用场景,不需要额外在支座上焊接支架,避免二次加工对支座整体精度的破坏。设计时这些螺纹孔的位置需要避开内部销轴的运动行程,防止螺钉伸入筒体内干涉销轴转动,同时螺纹孔的深度需要严格控制,避免钻通筒壁导致润滑脂泄漏或者杂质进入铰接副内部。

  从安装边界来看,方形底座的轮廓尺寸决定了支座的安装占地空间,设计选型时需要核对安装面的预留尺寸,确保四个安装孔的孔位与安装基体上的预制螺孔完全对齐,若孔位存在偏差强行安装,会导致支座受预紧力产生初始变形,运行过程中会加速铰接副的偏磨。上部圆柱筒的外径尺寸决定了铰接部位的径向承载能力,筒壁厚度需要根据实际承受的最大载荷进行校核,避免壁厚不足导致受载时筒壁变形胀裂;筒体的轴向长度决定了铰接副的接触宽度,接触宽度越大,单位面积承受的压强越小,越适合重载工况,但过长的筒体也会增加整体重量,需要根据实际载荷需求平衡尺寸与重量的关系。

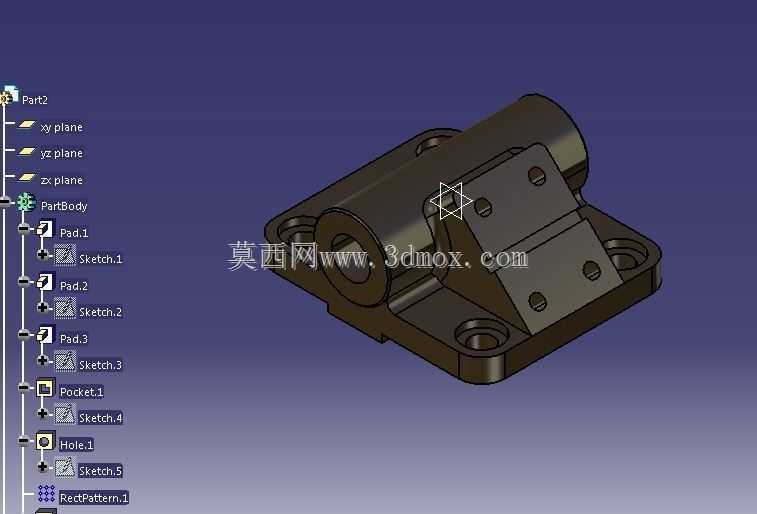

  在实际建模过程中,需要重点关注几个关键尺寸的关联:安装孔的沉头深度要匹配所选螺栓的头部高度,确保螺栓安装后不突出底座平面;筒体的内孔同轴度需要控制在合理公差范围内,避免销轴安装后出现卡滞;侧面螺纹孔的轴线需要与筒体内孔轴线垂直或者呈设计要求的角度,保证后续附件安装的位置精度。另外,实心结构的支座虽然刚性好,但整体重量较大,若用于对重量敏感的移动设备上,可在不影响结构强度的位置做轻量化挖槽设计,但挖槽位置需要避开应力集中的过渡区域,防止削弱整体强度。

  这类铰接支座在实际使用中,常见的失效形式除了之前提到的过渡位置断裂,还有筒体内孔磨损、安装孔受拉变形等问题,因此在设计时需要根据工况选择合适的材料,普通工况下选用45号钢调质处理即可满足强度要求,若用于腐蚀环境则需要选用不锈钢材料,若用于重载冲击工况则可选用合金结构钢并进行表面淬火处理,提升内孔的耐磨性能。安装时需要保证安装面的平面度,若安装面存在凸起或者凹陷,会导致底座安装后存在内应力,长期运行下容易出现底座变形,因此安装前需要对安装面进行铣平处理,保障贴合率达到设计要求。
