带方形法兰连接结构的90度弯管构件

　　在流体输送管路系统的布设场景中，受设备安装空间限制、管路走向调整需求，经常需要用到转向类连接构件，这款带方形法兰的90度弯管，就是针对直角转向管路连接需求设计的刚性连接件。从实际工程应用来看，这类弯管构件常出现在化工流体输送、工业循环水系统、气动控制管路、低压粉体输送等场景中，承担管路直角转向的介质导流作用，相比焊接式弯头，法兰连接的形式不需要现场做焊接处理，安装拆卸的效率更高，后期管路维护、部件更换时不需要破坏原有管路的整体结构，能大幅降低现场运维的工作量。

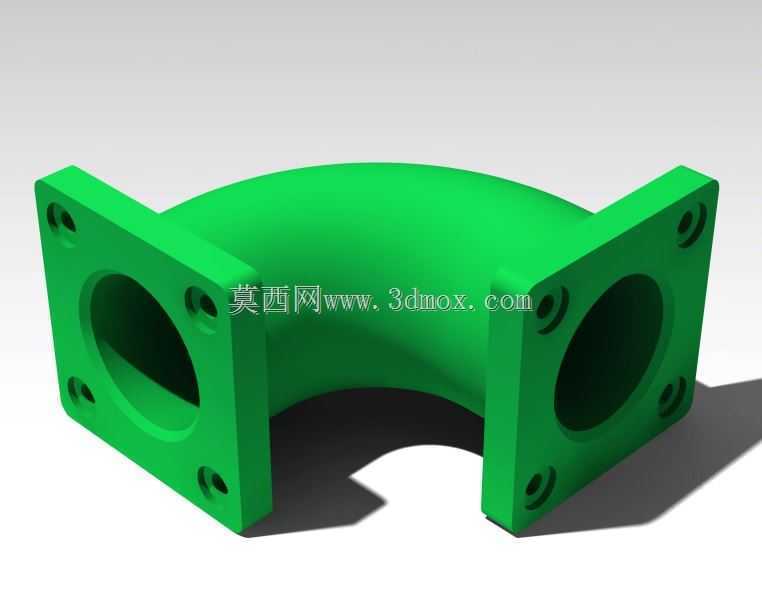

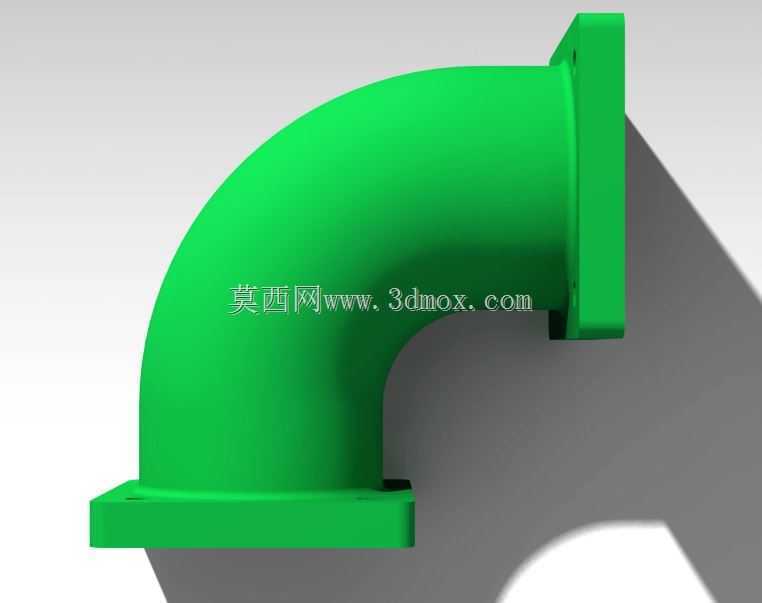

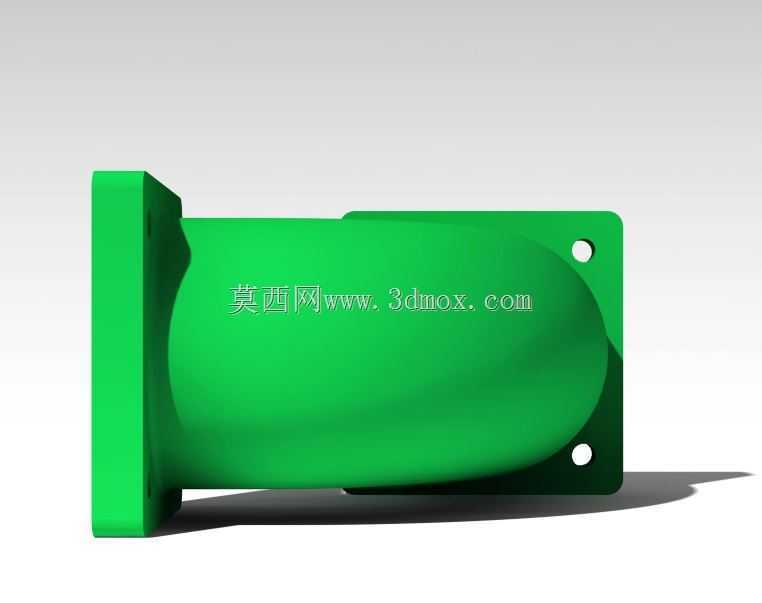

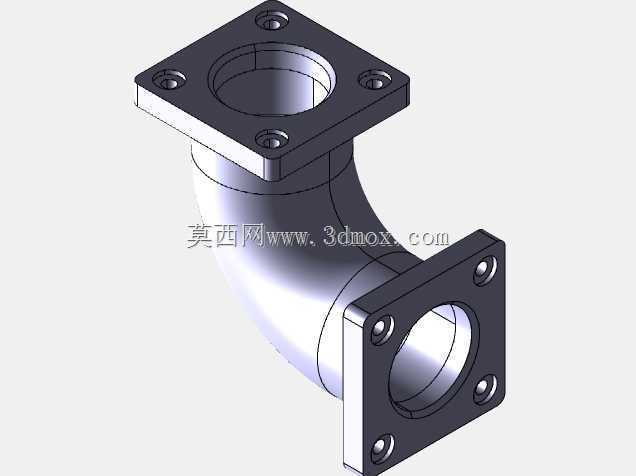

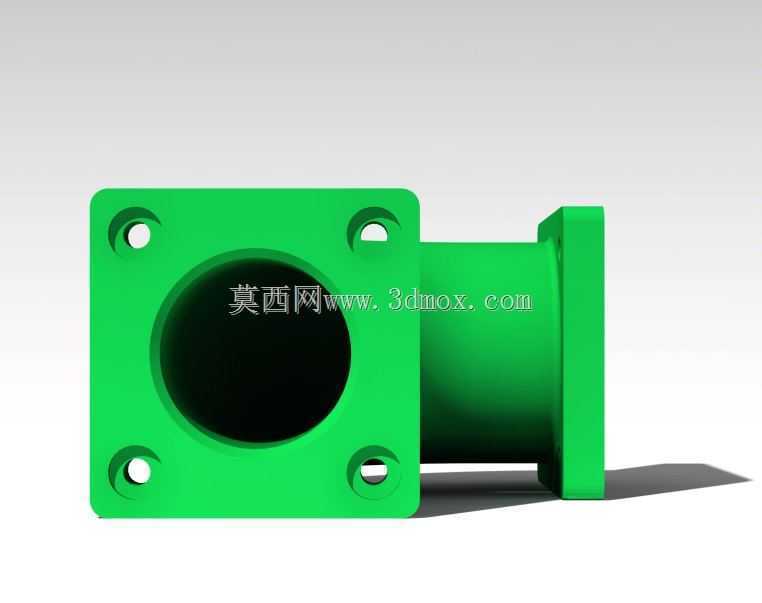

　　从结构设计思路来看，这款弯管采用两端对称方形法兰的连接形式，法兰端面与弯管的两个端口轴线保持垂直，每个法兰端面上均匀分布四个安装螺栓孔，孔位采用对称布局，安装时不需要区分法兰的对位方向，能有效降低现场安装的对位难度，减少安装失误的概率。弯管的流道部分采用圆弧过渡结构，转弯处的内壁做了等曲率顺滑处理，没有直角突变的结构，能最大程度降低介质在转弯位置的流阻损失，减少介质输送过程中的压力损耗，同时也能避免粉体类介质在转弯位置堆积堵塞的问题，适配气固两相流、液态流体等多种介质的输送需求。

　　从安装边界与尺寸适配的角度来看，方形法兰的外轮廓尺寸要大于弯管的通径尺寸，四个螺栓孔的中心距按照通用管路法兰的安装规范做匹配设计，能和同通径规格的方形法兰管路、设备接口直接对接，不需要额外做转接件。弯管的转弯半径采用1.5倍通径的常规设计值，既不会因为转弯半径过小导致流阻陡增，也不会因为转弯半径过大占用过多的安装空间，能适配大多数工业设备内部的紧凑管路布设场景。法兰端面预留了密封件安装的平面区域，安装时可以在两个法兰对接面之间加装橡胶密封垫、四氟密封垫等密封元件，通过螺栓锁紧后能保证管路连接位置的密封性，避免介质泄漏。

　　在实际选型使用时，需要注意该弯管的法兰螺栓孔位尺寸要和对接端的法兰孔位保持一致，同时根据输送介质的腐蚀性、工作压力、工作温度选择对应材质的弯管成品，常规工况下采用工程塑料材质的构件就能满足低压输送需求，高压或者腐蚀性介质场景则可以更换为金属材质的同结构构件。这款弯管的整体结构没有多余的复杂特征，建模过程中可以通过扫掠特征生成弯管主体流道结构，再通过拉伸、阵列特征生成两端的法兰与螺栓孔结构，特征逻辑清晰，参数化调整方便，设计人员可以根据实际项目的通径需求、安装空间要求，快速调整法兰尺寸、弯管曲率半径、螺栓孔规格等参数，快速生成适配不同项目需求的弯管模型，不需要从零开始搭建结构，能有效缩短管路系统的设计周期。另外在管路装配过程中，这类两端法兰对称的弯管构件，可以作为管路应力补偿的辅助构件，通过法兰连接位置的微小间隙调整，抵消部分管路安装过程中的装配误差，降低管路对接时的强制装配应力，提升整个管路系统的运行稳定性，避免长期应力集中导致的管路开裂、法兰密封失效等问题。
