汽车线束固定塑料卡扣结构设计

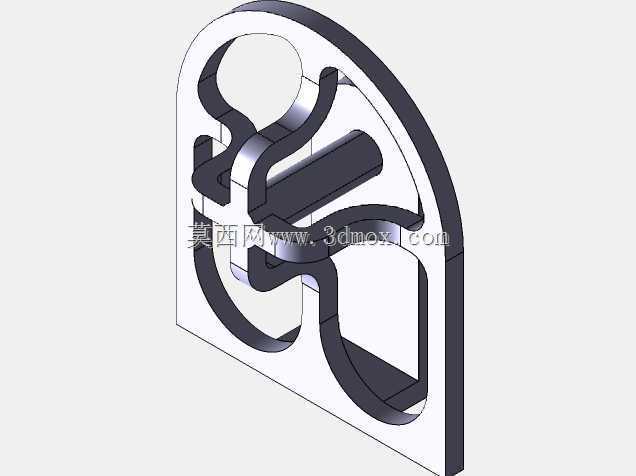

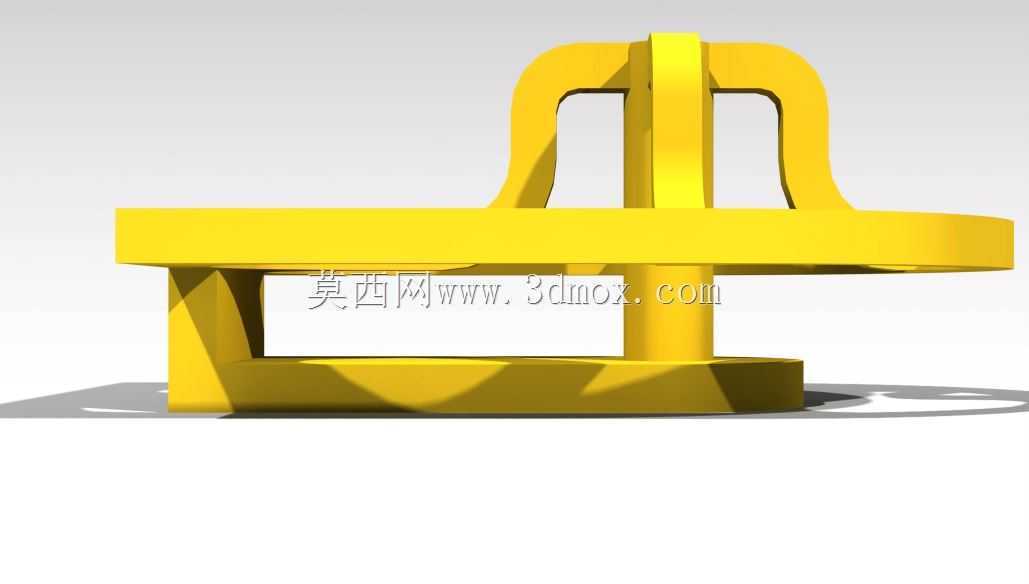

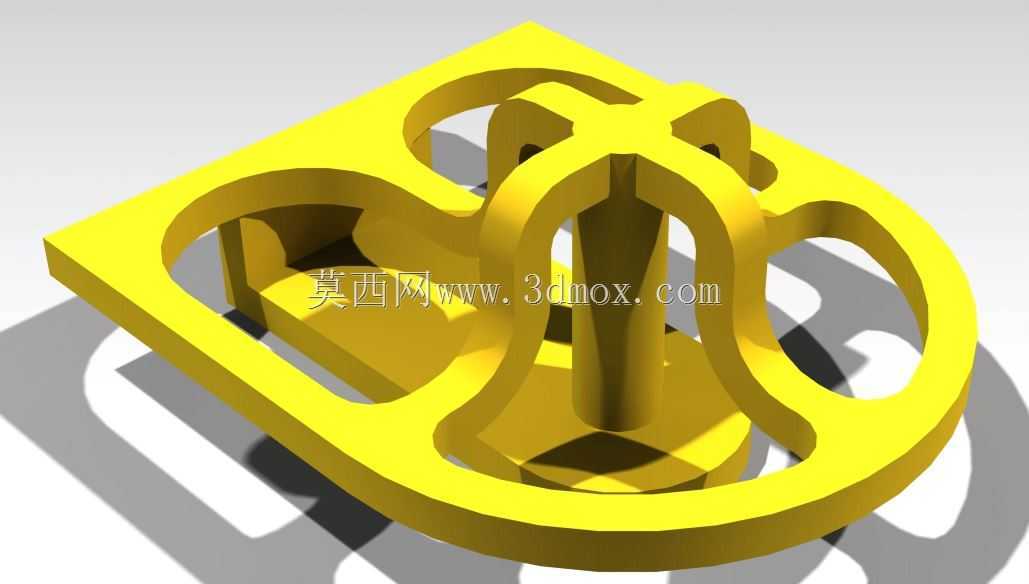

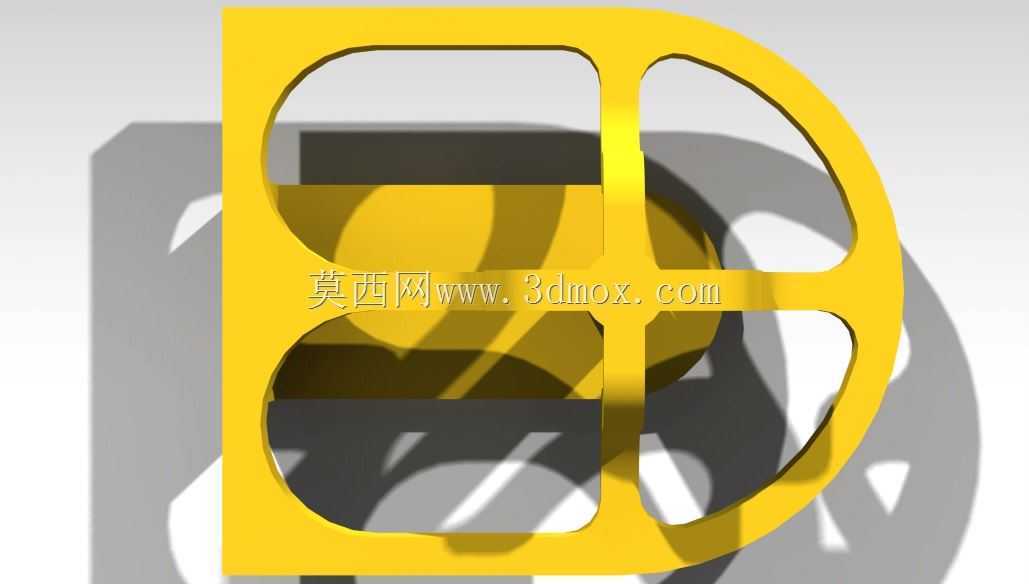

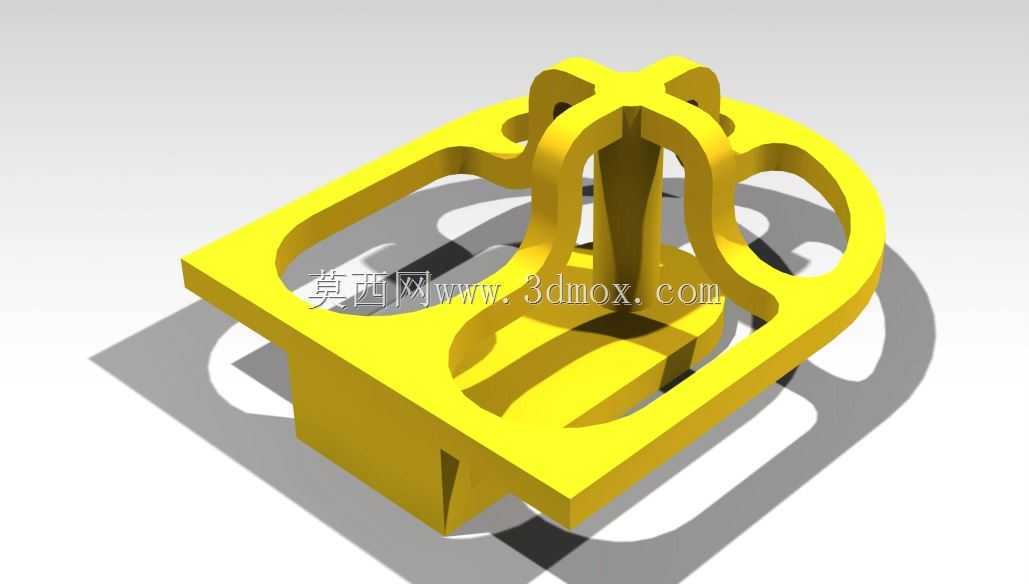

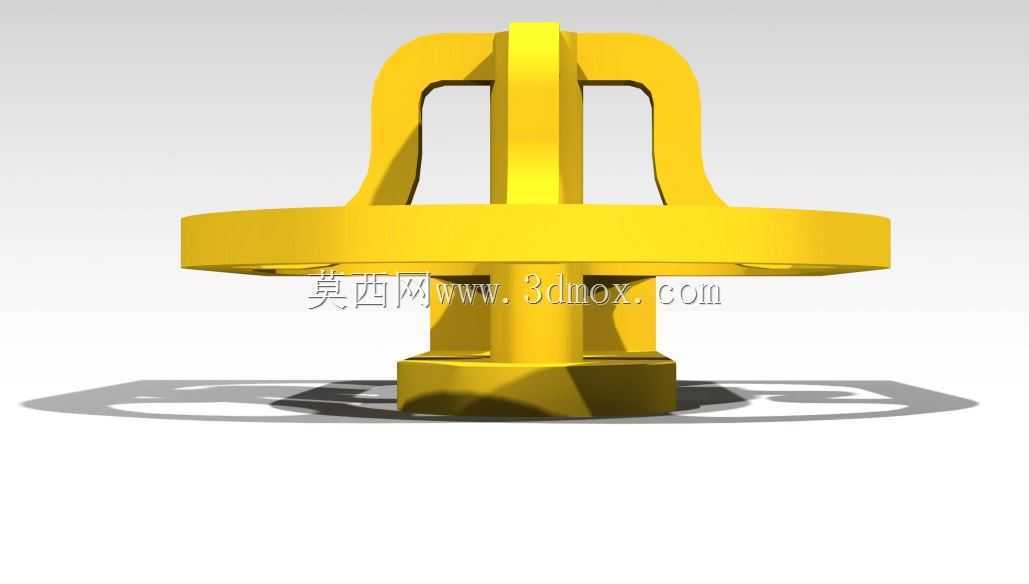

　　在汽车整车线束布置环节，这类塑料卡扣是应用频次极高的小尺寸结构件，主要承担车内低压线束、传感器信号线的路径固定与限位作用，避免车辆行驶过程中线束与周边钣金、内饰件发生摩擦破损，同时规整线束走向，为整车装配环节的线束排布提供标准化的固定点位。从结构设计逻辑来看，该卡扣采用一体化注塑成型思路，底部为带定位限位的平板基座，基座上预留的弧形卡槽是与车身钣金安装孔配合的核心结构，安装时只需将基座对准钣金上的对应开孔垂直按压，卡槽周边的弹性形变结构即可自动卡入孔位，无需额外紧固件即可完成卡扣自身的固定，装配效率远高于传统螺丝固定方案，适配整车流水线的快装节拍要求。上部的环形抱箍结构是线束容纳区域，采用半开放的弹性开口设计，

　　线束卡入时抱箍两侧可产生微量弹性形变让线束顺利进入，卡入后开口回弹形成闭合限位，能适配一定线径范围内的圆形线束固定，无需针对不同线径单独开模，兼顾了通用性与固定可靠性。从安装边界来看，这类卡扣的基座厚度通常控制在2mm以内，卡入钣金后基座背面与钣金表面贴合度误差不超过0.1mm，避免安装后出现凸起干涉内饰板装配的问题；上部抱箍的有效容纳直径覆盖6mm到12mm的常规车用线束，整体安装后突出钣金表面的高度不超过18mm，适配车门内饰板、仪表台内部、座舱顶棚等空间局促的布线区域，不会占用过多车内布置空间。结构细节上，抱箍与基座连接的过渡位置做了加厚圆角处理，避免长期使用中受线束拉扯出现应力断裂，基座底部的卡槽边缘设计了反向倒刺结构，

　　卡入钣金孔后倒刺会抵住钣金背面，即使车辆行驶产生持续振动，卡扣也不会从安装孔中松脱，同时倒刺的角度经过反复调校，既保证安装时的按压力度控制在操作工徒手即可完成的范围，又能满足-40℃到85℃的车内工作温度区间内的固定强度要求，不会因为低温塑料脆化或者高温材料软化出现固定失效。在实际整车验证环节，这类卡扣需要通过振动耐久测试、高低温循环测试、拉脱力测试，其中垂直于安装面的拉脱力要求不低于80N，平行于安装面的滑移力不低于50N，确保在整车全生命周期内不会出现线束移位、卡扣脱落的问题。设计过程中还需要考虑注塑工艺的可行性，整个卡扣没有倒扣死角，采用简单的两板模即可完成注塑生产，浇口位置设置在基座侧面，成型后浇口痕迹不影响装配功能，

　　材料选用车用常用的PA66加玻纤改性材料，兼顾韧性与结构强度，同时具备一定的耐油、耐老化性能，适配车内复杂的使用环境。这类卡扣虽然单个体积小、成本低，但在整车线束系统中用量极大，单台乘用车的这类线束卡扣用量通常在80到120个之间，其结构合理性直接影响整车线束的装配效率与长期使用可靠性，设计时需要平衡安装便捷性、固定可靠性、材料成本、成型工艺性多个维度的要求，任何一个细节的疏漏都可能导致批量装配问题或者后期使用中的异响、线束磨损故障。
