多片式离合器作为传动系统中核心的动力通断控制部件,广泛应用在需要频繁切换动力接合状态、传递大扭矩且安装空间受限的传动场景中,比如工程机械的变速传动单元、机床主轴进给传动链、船舶辅机传动系统以及部分重载特种车辆的传动箱内,相比单片式离合器,其依靠多组摩擦副叠加的接触面积,可在相同径向尺寸下传递数倍于单片结构的扭矩,同时接合过程的平顺性更优,能有效降低动力接合瞬间的冲击载荷,保护后端传动部件不受刚性冲击损伤。

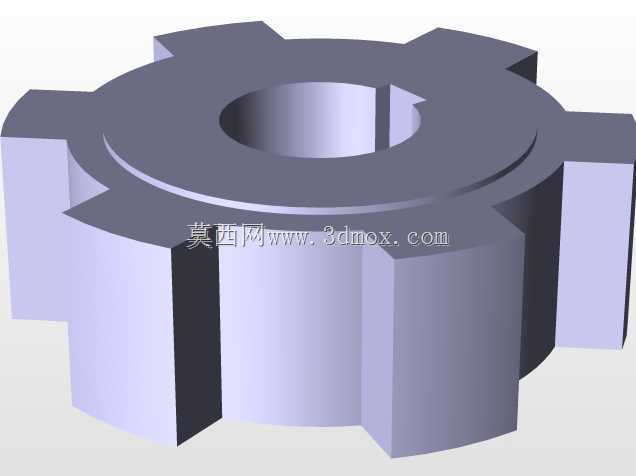

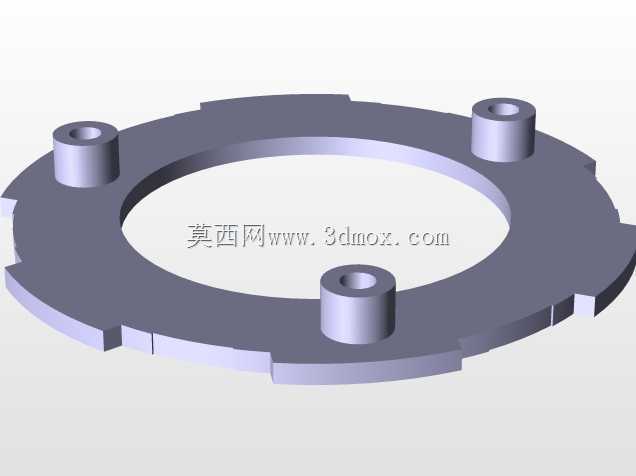

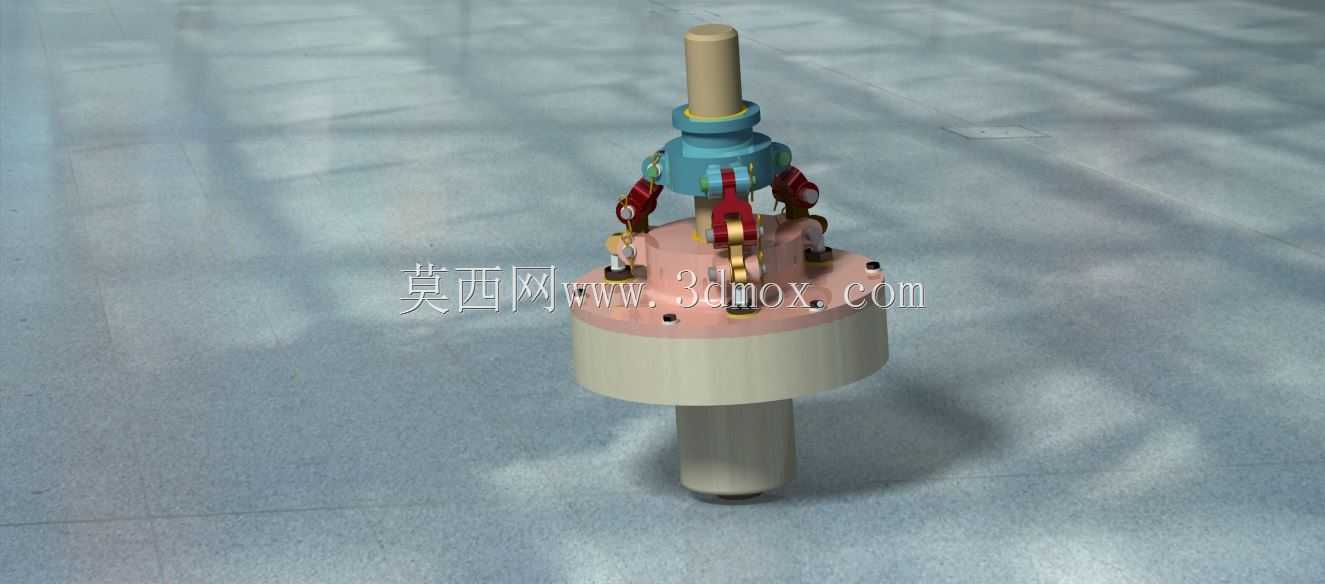

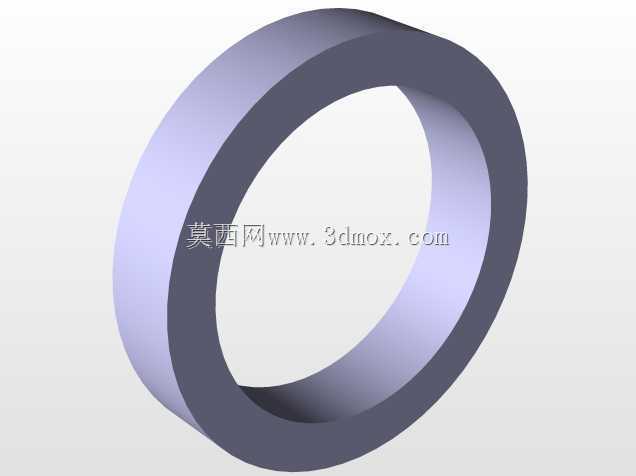

从结构功能来看,这套多片式离合器的核心功能是在主动轴持续运转的状态下,通过摩擦片组的压紧与分离,实现从动轴的动力接合与切断,压紧状态下主动摩擦片与从动摩擦片之间依靠正压力产生的摩擦力传递扭矩,分离状态下摩擦片之间保留均匀间隙,避免带排扭矩造成功耗损耗与摩擦片异常磨损。结构上包含输入轴段、输出轴段、摩擦片组、压紧调节机构、复位弹性元件、支撑壳体几个核心部分,输入轴端的花键结构与主动摩擦片的内花键配合,输出轴端的外花键与从动摩擦片的外花键配合,保证摩擦片可沿轴向灵活滑动的同时可靠传递周向扭矩。

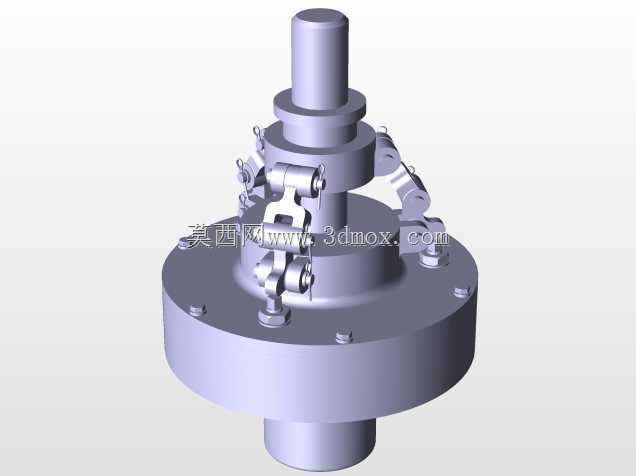

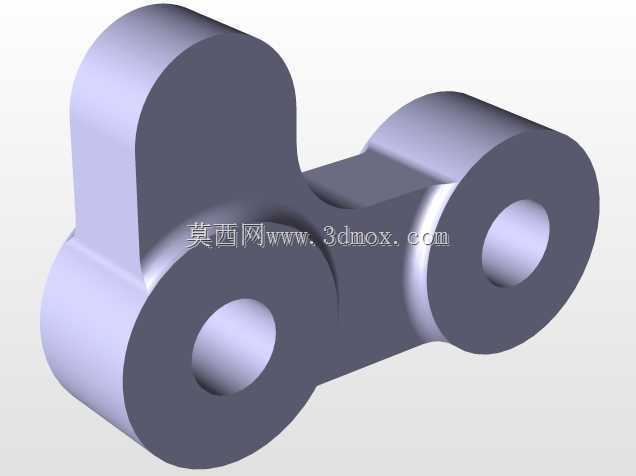

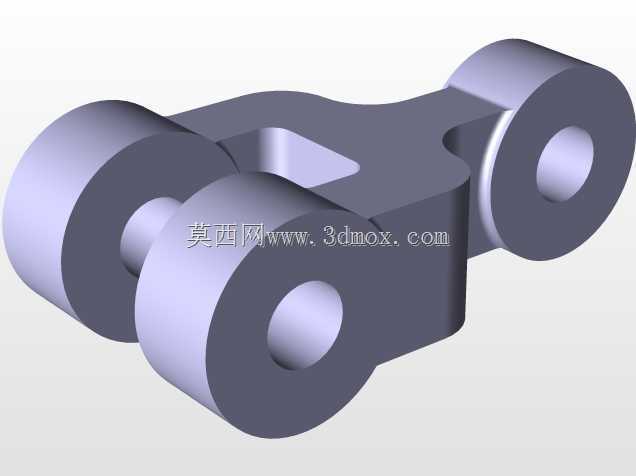

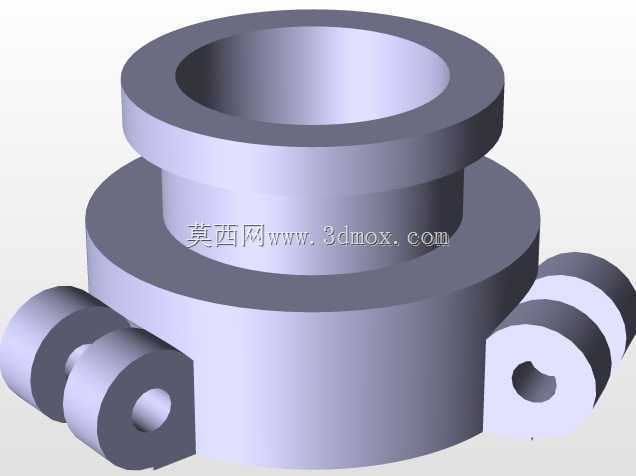

设计过程中首先要匹配传动系统的额定传递扭矩,通过计算摩擦副的接触面积、摩擦系数、所需压紧力,确定摩擦片的数量与单片尺寸,避免扭矩不足出现打滑烧片,或是压紧力过大造成分离不彻底的问题。摩擦片的沟槽设计也需要重点考量,沟槽一方面用于容纳磨损产生的磨屑,另一方面在湿式应用场景下可作为润滑油的流通通道,带走摩擦产生的热量,降低摩擦片的工作温度,延长使用寿命。压紧机构采用多组周向均匀布置的杠杆压爪结构,相比单一压盘结构,可保证摩擦片组整个圆周方向的压紧力均匀一致,避免局部压力过大造成偏磨,压爪的铰接点位置经过杠杆比计算,可在较小的操纵力下获得足够的摩擦片压紧力,降低操纵机构的负载。

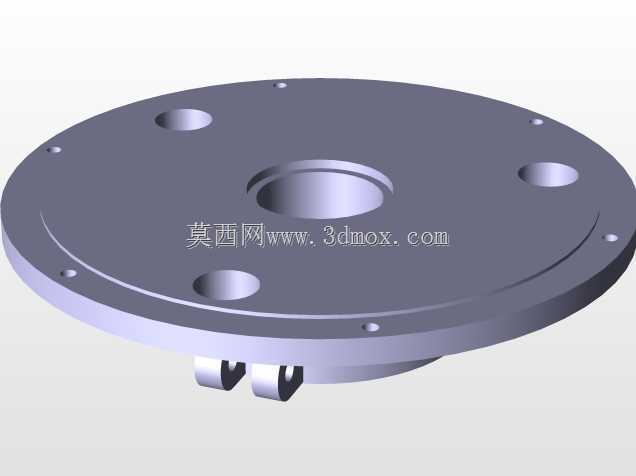

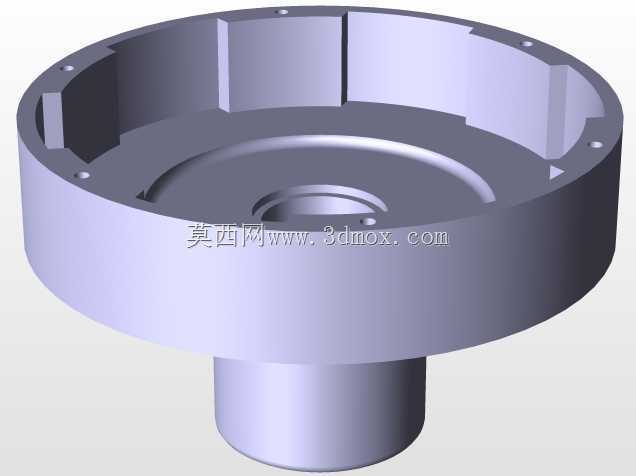

安装边界方面,这套离合器的轴向安装尺寸需要预留摩擦片磨损后的补偿行程,以及分离状态下的摩擦片间隙行程,输入轴与输出轴的同轴度公差需要控制在0.02mm以内,避免轴系偏载造成摩擦片偏磨、轴承异常受力的问题。径向安装尺寸需要预留压爪动作的摆动空间,避免壳体与运动部件发生干涉,轴端的密封结构需要适配应用场景,湿式应用时需要配置旋转密封圈防止润滑油泄漏,干式应用时需要设置防尘结构避免粉尘进入摩擦片间隙造成摩擦系数下降。支撑壳体的连接法兰采用均匀分布的螺栓孔设计,可直接与传动箱的安装端面配合定位,输入输出轴端的轴径尺寸按照标准传动配合公差设计,可直接与配套的联轴器、齿轮等传动部件连接,无需额外做适配修改。
实际应用中,多片式离合器的摩擦片间隙调整是维护中的关键环节,间隙过大会造成接合行程过长、操纵滞后,间隙过小则会出现分离不彻底、摩擦片持续滑磨的问题,这套结构的压爪端设置了调节螺钉,可在不拆解离合器主体的情况下快速调整摩擦片的总间隙,降低现场维护的难度。复位弹性元件采用周向布置的圆柱螺旋弹簧,相比膜片弹簧结构,其弹力特性更线性,在摩擦片出现一定磨损后仍能提供稳定的复位力,保证分离彻底。整个结构的运动部件均做了动平衡校核,在额定转速下运转不会产生额外的振动,可适配中高速传动场景的使用需求。
