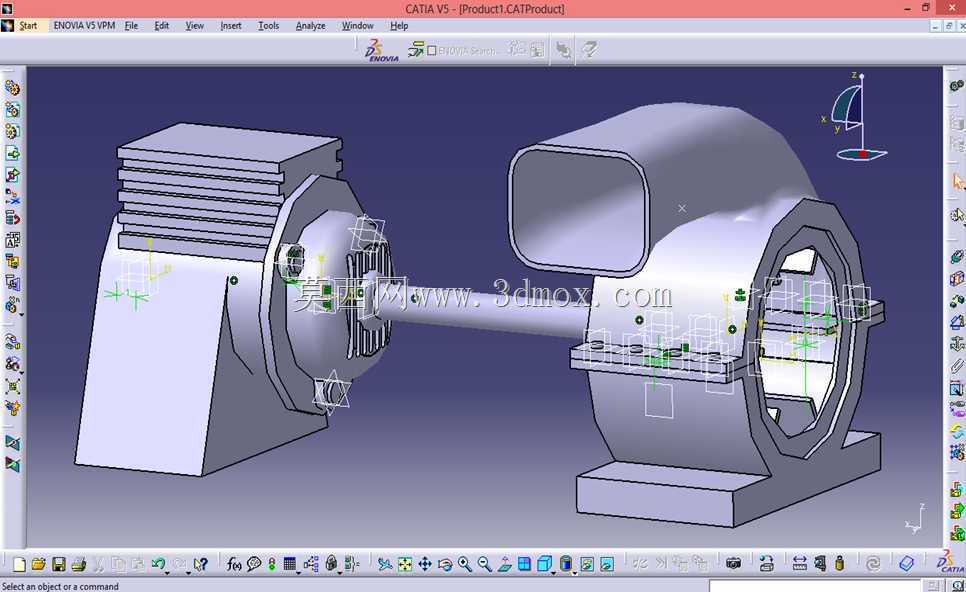

工业鼓风机组装配结构三维设计

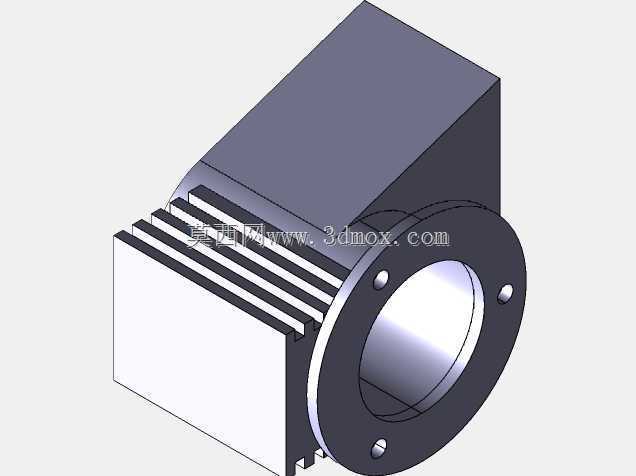

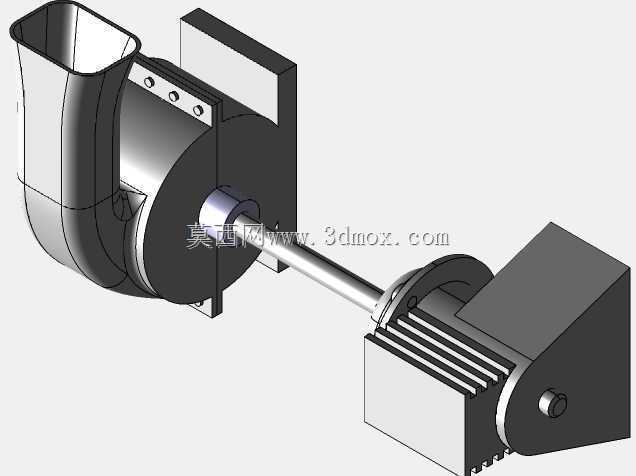

　　这套鼓风机组的三维结构，完整还原了工业离心鼓风设备从动力输入到风动输出的全链路装配关系，在车间通风换气、工业炉送风、物料气力输送、环保除尘系统配套等场景中，这类鼓风机组都是核心的风源提供部件，实际运行中需要兼顾风压稳定性、运行振动控制、安装适配性多方面的工程要求。从结构拆分来看，左侧的动力端集成了散热筋结构的壳体，这类散热筋的排布并非随意设计，是结合动力部件运行时的热流方向做的定向强化，运行时壳体表面的空气顺着散热筋的沟槽流动，能带走绕组或者传动部件产生的热量，避免长时间高负载运行出现过热降效的问题，动力端的安装底座做了加宽的支撑面，底座上预留的安装孔位匹配常见的混凝土基础、钢架平台的安装孔距，现场安装时不需要额外做过多的底座改造，

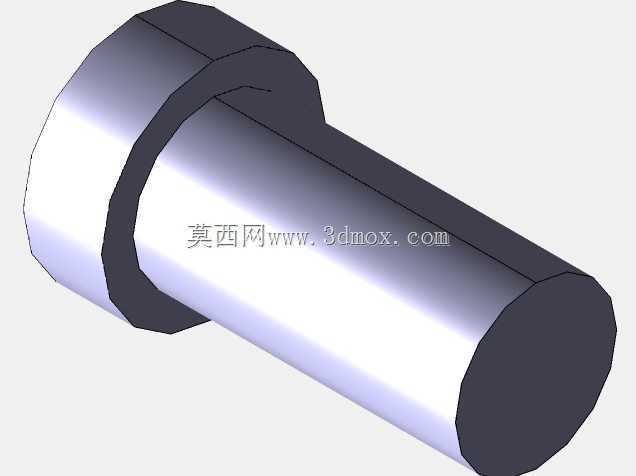

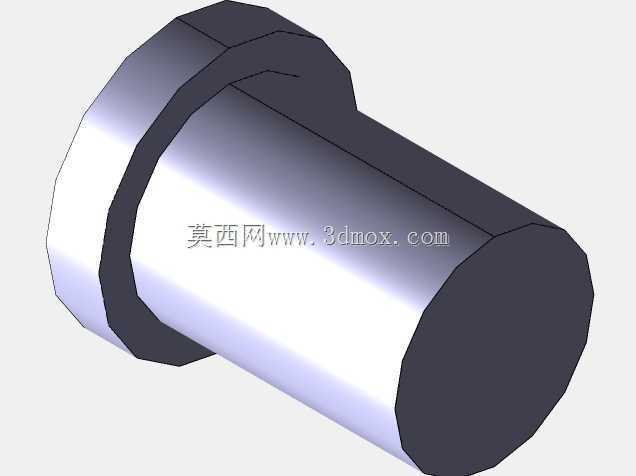

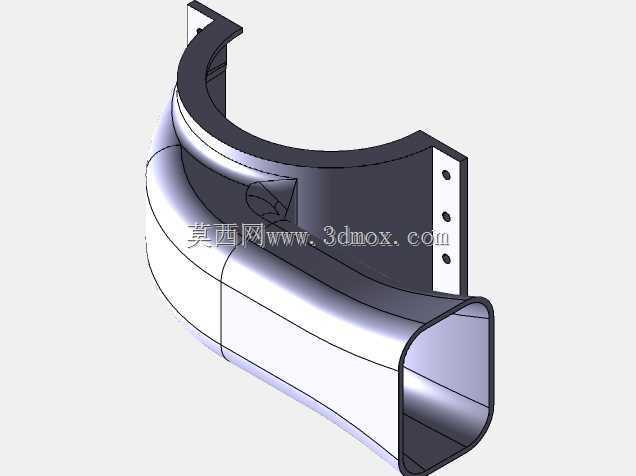

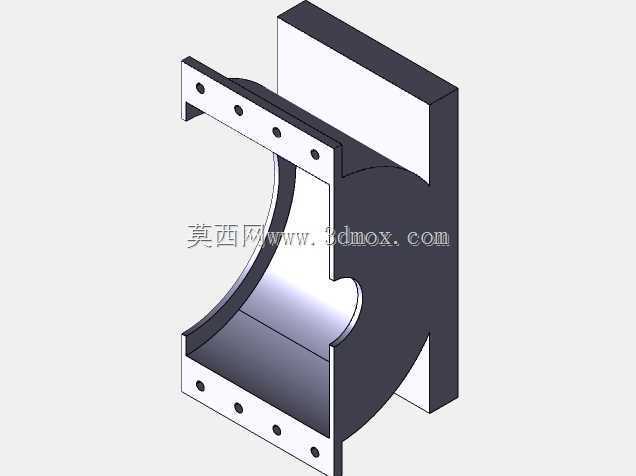

　　就能完成定位固定。中间的传动连接轴做了同轴度的限位结构，装配时轴两端的配合面分别对接动力端的输出位和风轮端的输入位，轴上预留的键槽位置、定位台阶尺寸，都是按照传动扭矩的计算值做的匹配，避免启动瞬间或者负载突变时出现轴打滑、窜动的问题，连接轴的外侧没有做多余的包覆结构，一方面是方便日常巡检时观察轴的跳动情况，另一方面也能减少轴转动时的风阻损耗。右侧的风室壳体采用蜗壳式的流道设计，进风口做了圆角过渡的方型接口，这个接口的尺寸是匹配常见的通风管道法兰规格，现场对接风管时不需要额外做变径接头就能直接连接，出风口的方向可以根据安装场景做角度调整，壳体的支撑脚和动力端的底座处于同一水平安装基准面，两个支撑部件的底面平面度公差控制在合理范围内，

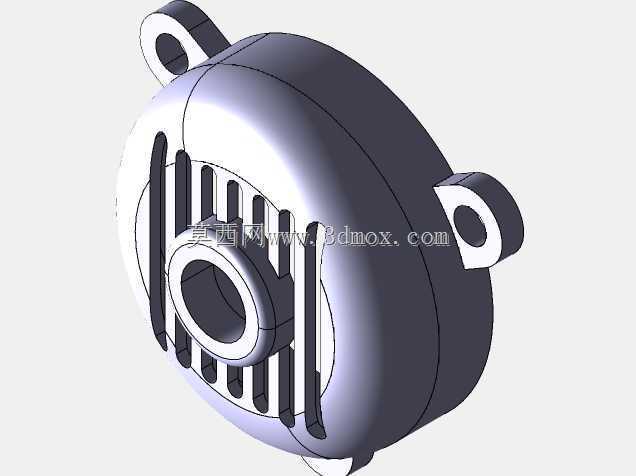

　　安装时能保证整套机组的水平度，减少运行时因为基础不平带来的振动噪音。在设计思路上，这套结构优先考虑了现场维护的便捷性，风室壳体的端盖采用可拆卸的连接结构，日常清理风轮积灰、检查风轮磨损情况时，不需要拆解整套机组的连接管路，只需要拆开端盖的紧固件就能完成操作；动力端的壳体也预留了检修口，对应内部易损件的位置，更换易损件时不需要完全拆解动力端壳体，能大幅缩短现场维护的停机时间。从安装边界来看，整套机组的横向总长、纵向宽度、垂直高度都做了紧凑化设计，在满足内部流道尺寸、传动部件安装空间的前提下，尽可能压缩了外部的冗余尺寸，适配厂房内狭小的设备安装空间，底座的安装孔位采用长圆孔与圆孔组合的设计，安装时可以在小范围内调整机组的位置，

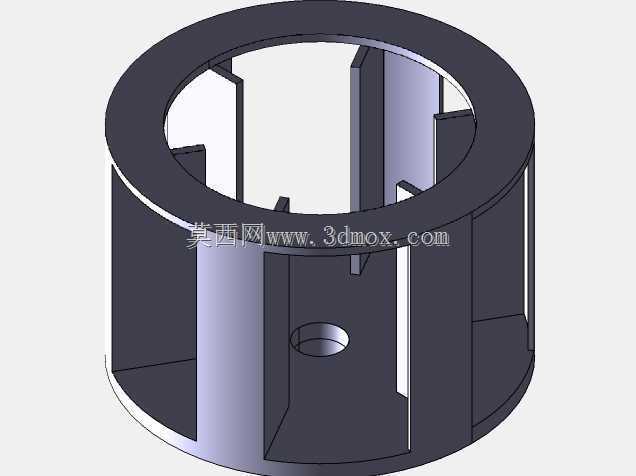

　　抵消基础施工时的孔位误差，降低现场安装的对位难度。实际选型应用时，这套结构的接口尺寸、安装基准可以直接对接现有通风系统的改造需求，不需要重新设计配套的连接结构，三维模型里的所有配合面都标注了对应的公差要求，加工生产时可以直接提取模型里的尺寸参数做工艺编排，装配时也能按照模型里的装配顺序完成部件组装，减少装配过程中的错装、漏装问题。风室内部的流道曲面做了顺滑过渡处理，没有突兀的折角或者凸起结构，能减少气流在壳体内的湍流损耗，提升鼓风效率，同时降低气流摩擦产生的运行噪音；壳体的壁厚根据不同位置的受力情况做了差异化设计，支撑脚、法兰连接位置的壁厚做了加厚处理，承受气流压力的流道壁面在满足强度要求的前提下做了壁厚优化，在控制整体重量的同时保证结构强度，避免运行时出现壳体共振的问题。
