封闭式人力代步三轮车结构设计方案

　　这款封闭式人力代步三轮车的结构设计，核心瞄准城市短途接驳、老旧社区日常出行、景区窄路观光代步这类场景，区别于传统敞开式人力三轮，全封闭座舱的设计首先解决了日晒雨淋下的出行痛点，尤其适合多雨、强日照地区的日常短距离移动需求，也可作为小型站点内的短途接驳载具使用，在步行街、产业园区这类禁止机动车通行的区域，这类人力驱动的封闭载具既不会产生尾气排放，也能为驾乘人员提供相对舒适的乘坐空间。

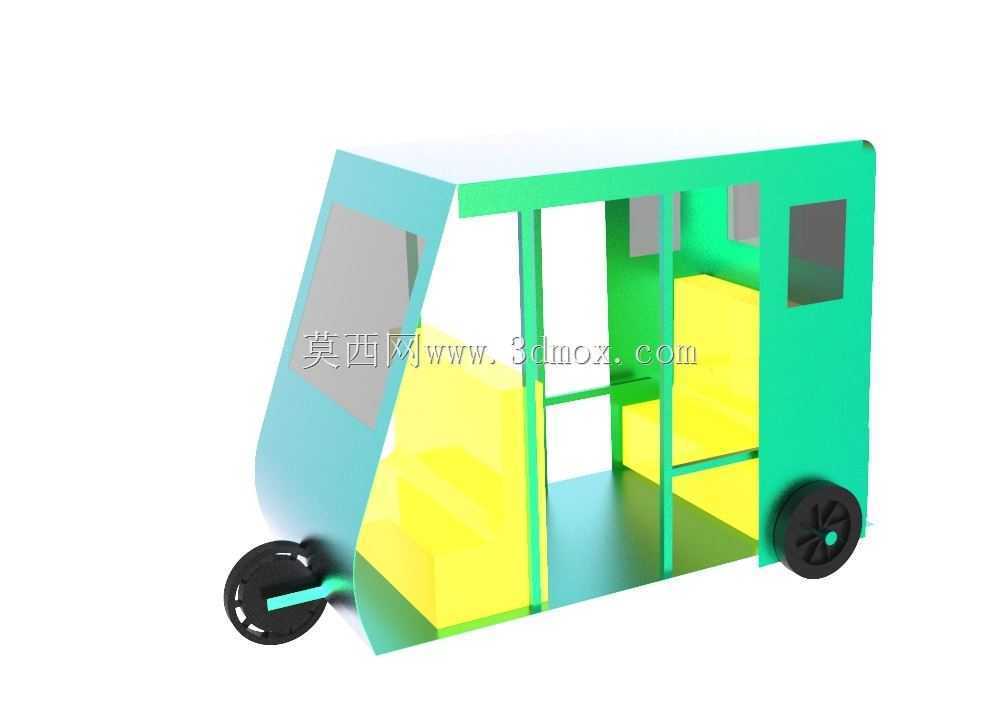

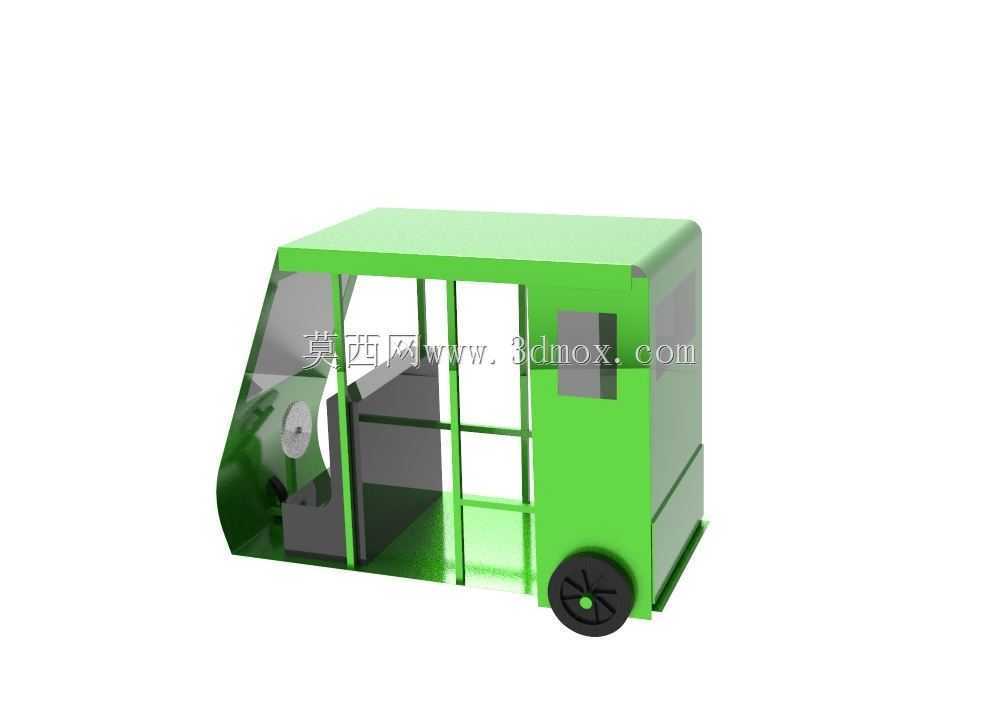

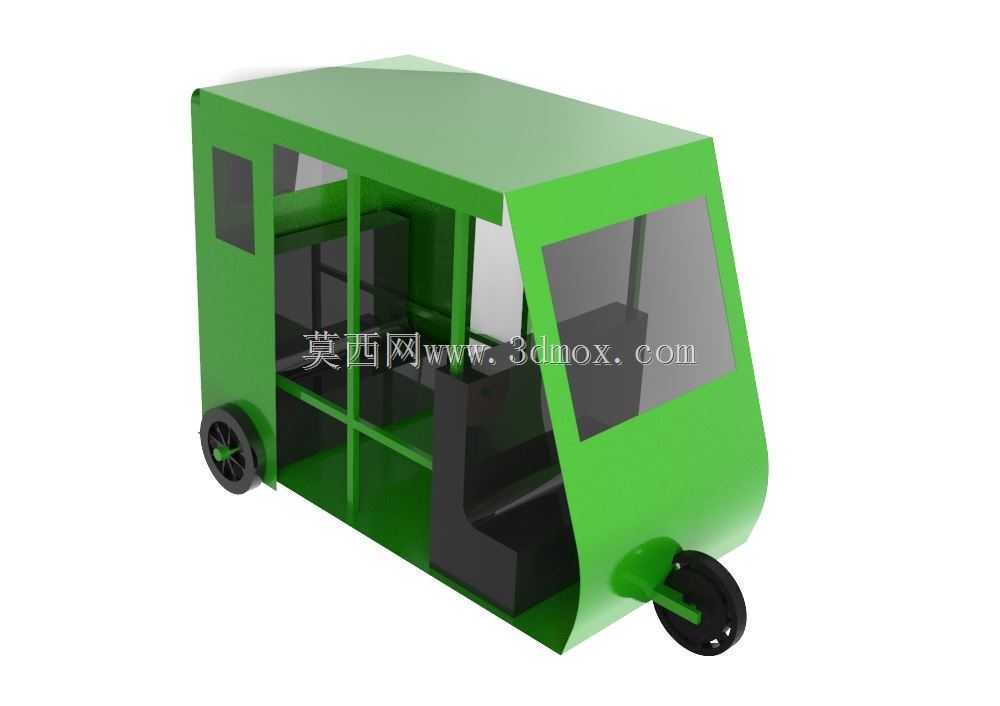

　　从功能特性来看，整车采用单前轮转向、单后轮驱动的布局，座舱前部设置大面积倾斜透明视窗，既保证了驾乘人员的前方视野，也能通过倾斜角度减少行驶过程中的风阻，视窗下方预留了转向机构的安装空间，转向把直接连接前轮转向轴，转向传动比设置在1:1.2，兼顾转向灵活性与行驶稳定性，避免小半径转向时出现侧倾风险。座舱侧面采用框架式支撑结构，透明围护件嵌装在矩形框架内，既降低了整车自重，也能为侧面提供足够的防护，避免行驶过程中侧面剐蹭对驾乘人员造成伤害。座舱后部设置封闭储物空间，可放置随身行李、采购物品，储物空间下方预留了驱动机构的安装位，脚踏驱动的曲柄连杆机构直接布置在座舱底板下方，传动链条隐藏在车身侧围内部，避免外露链条夹扯衣物、沾染泥水的问题。

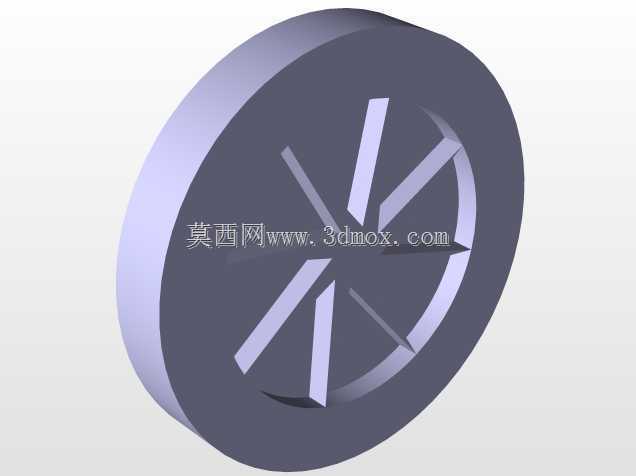

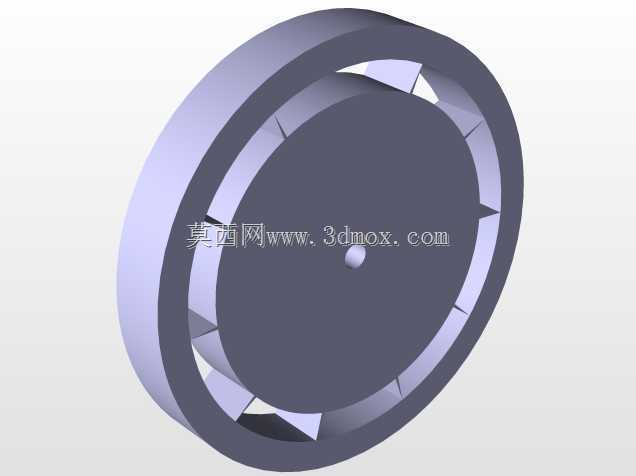

　　设计过程中首先确定的是座舱的人机工程边界，按照成年男性坐姿人体尺寸数据，座舱内部净高度设置为1150mm，内部宽度设置为850mm，座舱底板到视窗下沿的高度为720mm，保证驾乘人员坐入后视线高度与普通家用轿车驾乘人员视线高度基本持平，减少道路观察的视觉差。前轮轮距设置为620mm，后轮轮距设置为680mm，轴距设置为1200mm，整车外廓长度控制在1600mm，宽度控制在900mm，高度控制在1400mm，这个尺寸边界既保证了整车可以顺利通过宽度1m的窄路、单元门出入口，也能在普通居民楼电梯内完成转运，适配老旧小区无电梯、楼道狭窄的使用场景。车轮采用小直径实心橡胶轮，前轮直径300mm，后轮直径350mm，轮辐采用一体式注塑结构，轮毂预留标准轴承安装位，轮轴采用直径20mm的45号钢调质处理，轴端设置标准卡簧槽，方便后期维护更换易损件。

　　车身框架采用矩形钢管焊接成型，主承力梁采用30302mm的方管，侧围支撑采用20201.5mm的方管，框架焊接完成后整体做喷塑处理，外覆盖件采用2mm厚的ABS板材热压成型，通过自攻螺丝固定在框架上，覆盖件与框架之间预留2mm的减震胶条安装槽，减少行驶过程中覆盖件震动产生的异响。座舱顶部采用微弧造型，既可以让雨水快速向两侧排出，避免顶部积水，也能提升座舱内部的头部空间，减少顶部的压抑感。座舱前部的透明视窗采用5mm厚的亚克力板材，通过橡胶压条固定在前围框架上，视窗倾斜角度设置为65度，这个角度既能减少正面风阻，也能避免夜间行驶时灯光反射造成的眩目问题。

　　驱动系统的设计重点考虑踩踏效率，脚踏曲柄长度设置为170mm，与普通自行车曲柄长度一致，符合大多数人的踩踏习惯，牙盘采用48齿标准盘片，飞轮采用16齿单速飞轮，传动比设置为3:1，在平路骑行时可以保证足够的踩踏效率，遇到小坡度路面也能提供足够的扭矩输出，不需要额外设置变速机构，降低整车的结构复杂度与后期维护成本。制动系统采用后轮鼓式制动，制动拉杆布置在座舱前部转向把位置，制动拉线隐藏在框架内部，制动行程设置为20mm，保证捏下制动拉杆后后轮可以在1m距离内完成制动，满足低速行驶下的制动安全需求。

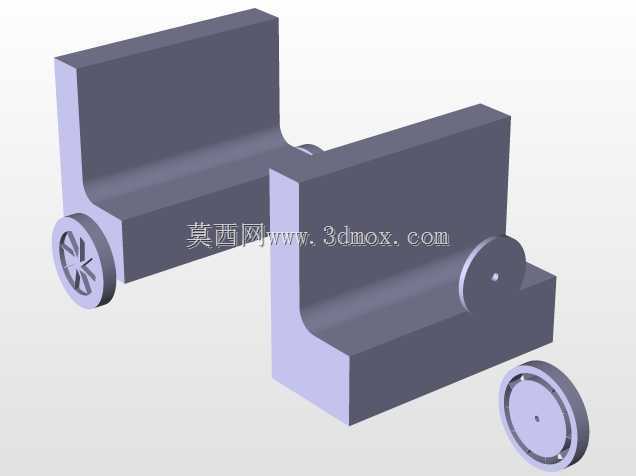

　　安装边界方面，整车采用模块化设计，框架分为前围、侧围、后围、底板四个分总成，各分总成之间通过螺栓连接，不需要复杂的焊接工装即可完成总装，所有连接螺栓均采用标准M6内六角螺栓，通用化率达到90%以上，后期更换配件不需要定制特殊规格的紧固件。座舱内部座椅采用一体式发泡坐垫，安装在座舱底板上方350mm高度位置，座椅靠背角度设置为105度，符合人体坐姿的自然角度，长时间乘坐也不会产生明显的疲劳感。座椅下方预留了100mm高度的空腔，可以放置小型工具、备用配件，不需要额外占用座舱的乘坐空间。

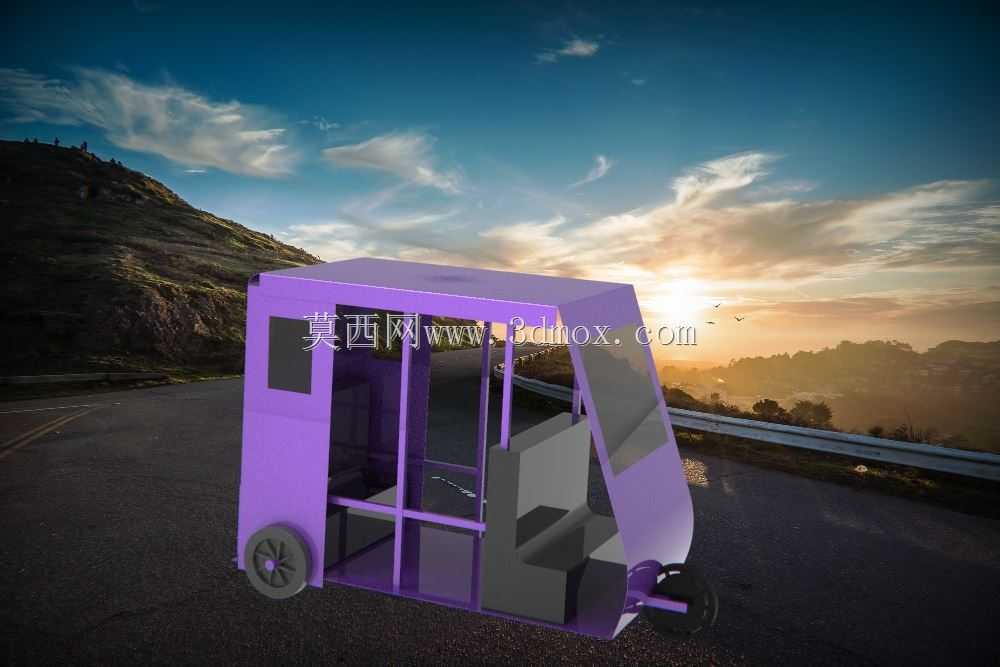

　　在实际使用场景中，这类封闭人力三轮车既可以作为个人短途出行的代步工具，也可以在景区、机场航站楼、大型会展中心作为内部接驳载具使用，人力驱动的方式不需要额外充电、加油，使用成本极低，全封闭的结构也能在恶劣天气下为使用者提供遮风挡雨的空间，相比敞开式人力三轮，使用场景的适配性更强。设计过程中特意控制了整车的整备质量，整体框架加覆盖件的总重量控制在45kg以内，即使在人力推行的状态下也不会有过重的负担，遇到坡道、台阶等无法骑行的路段，可以轻松推行通过。车身侧面预留了标识粘贴的平面，运营场景下可以粘贴运营标识、安全提示，不需要额外加装标识支架。车身尾部预留了反光标识安装位，符合非机动车道路行驶的安全规范，夜间行驶时可以通过反光标识提醒后方车辆注意避让，提升行驶安全性。
