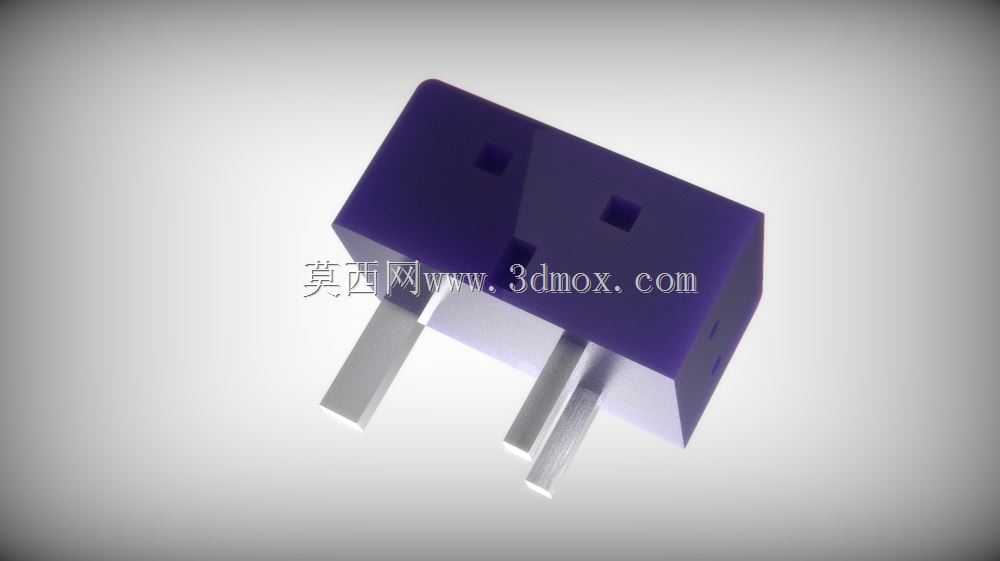

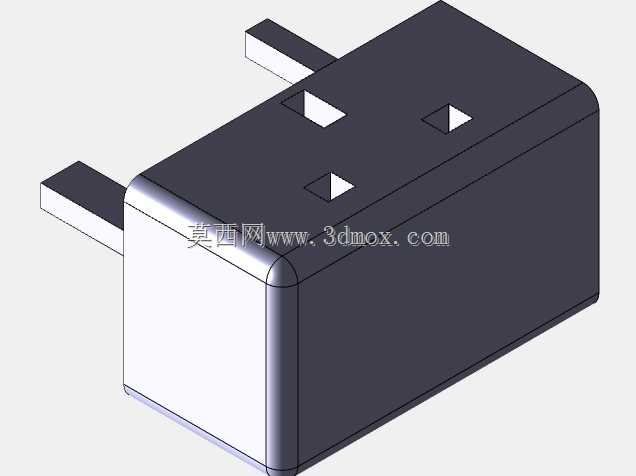

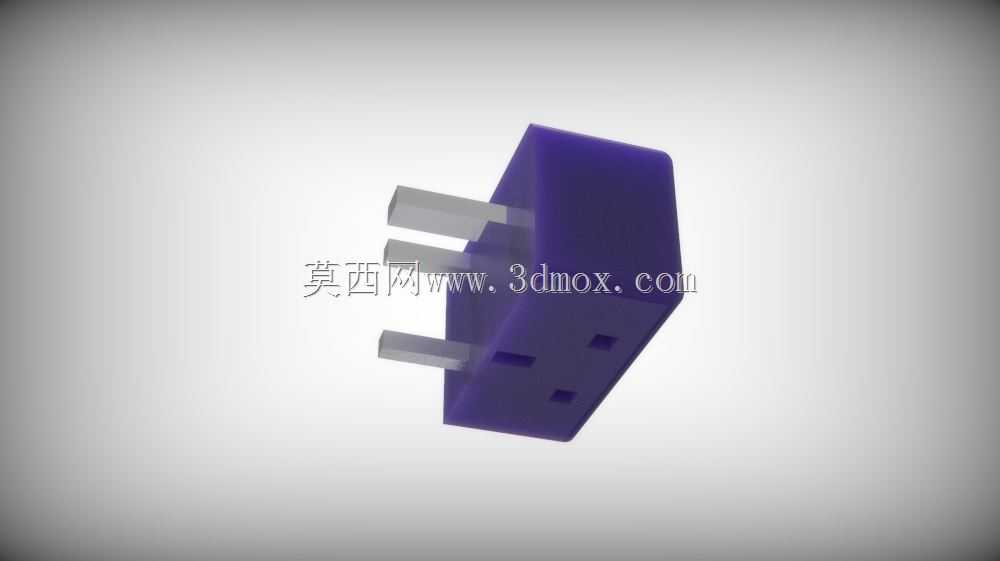

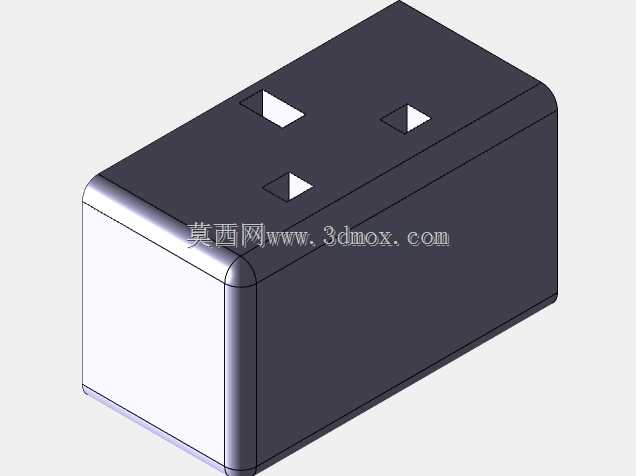

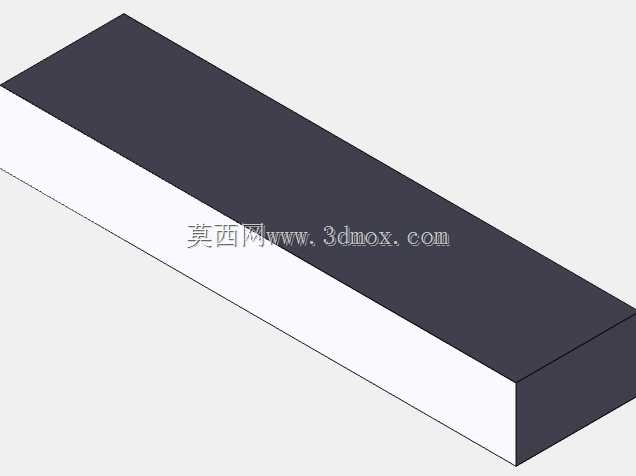

三针式电源插座插脚结构设计

　　在低压配电末端的取电场景里，插座插脚是实现市电与用电设备导通的核心接触部件，这款三针结构的插脚组件，主要适配民用及小功率工业设备的单相接地取电需求，日常在桌面办公设备、小型家电、测试仪器的供电接驳环节都能见到同类结构的应用，它承担着电流传导、接插定位、接地防护的多重作用，是电源连接回路里不可缺失的基础结构件。从功能特性来看，三个金属插片分别对应火线、零线、接地极的导通需求，其中接地插脚的长度设计略长于零火插片，能保证接插过程中接地回路优先接通，拔出时接地回路最后断开，从结构层面规避带电插拔过程中的触电风险；插片采用平直矩形截面设计，接触面积稳定，能适配常规10A额定电流下的载流需求，插片根部与绝缘基座的结合位置做了嵌装限位，避免多次插拔后插片出现松动、偏转的问题，保证长期使用后的接触可靠性。

　　设计过程中首先要考虑接插的适配性，插片的中心距、伸出长度、截面厚度都严格匹配通用墙插、排插的插孔尺寸公差，插片边缘做了小角度倒角处理，既可以降低接插时的插入阻力，也能避免插片边缘锐边刮伤插孔内部的导电弹片；绝缘基座采用方块式整体结构，三个插片的安装孔位在基座内部做了隔断设计，避免极间距离过小引发的爬电风险，基座的外形尺寸控制在常规电源插头的绝缘壳体安装边界内，不需要额外调整插头外壳的内部腔体结构就能完成装配，基座背面预留了导线焊接或压接的空间，能适配不同线径的电源导线连接需求。从安装边界来看，插片伸出绝缘基座的长度符合通用接插件的插入深度要求，既不会因为插片过短导致接触面积不足、接插后容易松脱，也不会因为插片过长导致接插后带电部分外露；绝缘基座的长宽尺寸匹配常规三插插头的内部安装卡位，装配时可以直接卡入插头外壳的定位槽内，不需要额外增加固定结构就能完成基座定位，基座的高度方向预留了足够的安全距离，保证导线连接点与插头外壳之间的绝缘层厚度满足电气安全要求。

　　在实际应用场景里，这类插脚组件除了用于成品电源插头的生产，也可作为电源转接模块、嵌入式供电接口的外接接插部件使用，比如小型测试治具的外接供电端、桌面嵌入式供电模块的外接插脚，都可以采用这类结构实现与市电插座的快速接驳；设计时还考虑了不同使用环境下的绝缘性能，绝缘基座的材质选用耐温、阻燃的绝缘材料，能满足长期载流状态下的温升要求，避免过载发热导致基座变形、绝缘失效的问题，插片表面做了钝化处理，降低长期使用过程中的氧化速率，保证多次插拔后的接触电阻稳定在合理范围内，减少接插部位的发热损耗。

　　不同于两插结构的无接地设计，这款三针插脚的接地极独立设置，能将用电设备的金属外壳与大地导通，当设备内部出现绝缘破损、外壳带电的情况时，故障电流可以通过接地极快速导入大地，触发前端漏电保护装置动作，提升用电过程的安全性；三个插片的排布角度采用行业通用的倾斜布局，与常规国标三孔插座的插孔角度完全匹配，不会出现插错方位、无法插入的问题，插片与基座的结合力满足反复插拔的强度要求，不会因为正常使用中的插拔外力导致插片从基座中脱落。
