V8动力单元配套连接轴组件结构设计

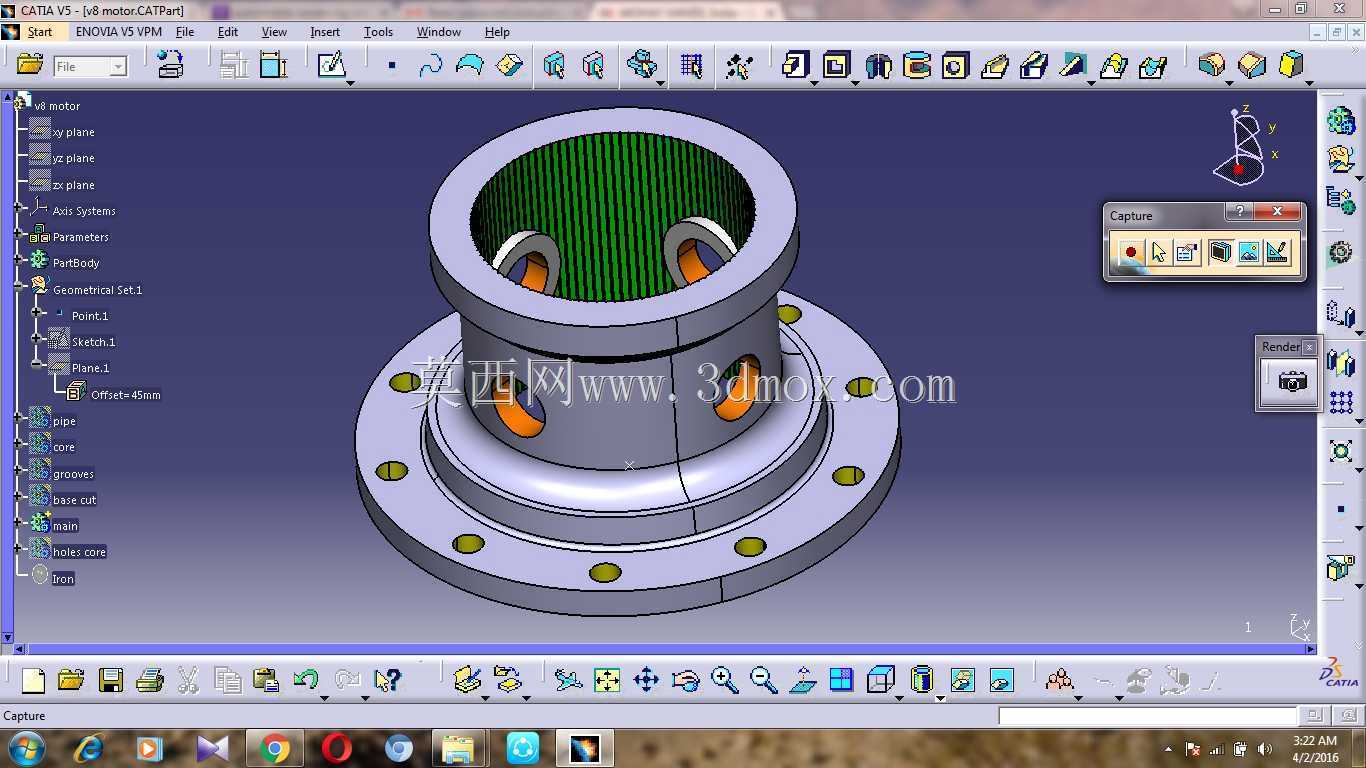

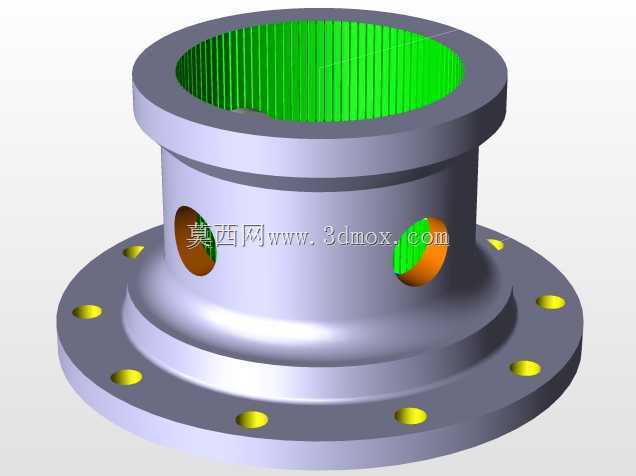

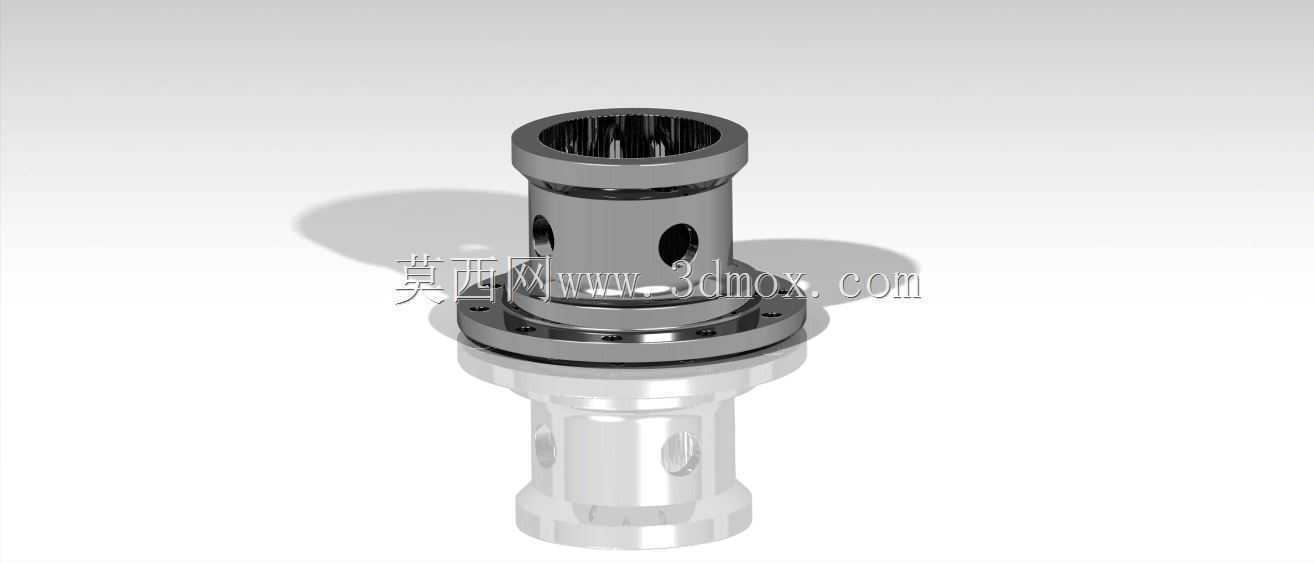

　　在V8动力总成的配套结构设计中，这类轴类连接组件承担着动力输出端与负载端的扭矩传递核心作用，日常多应用在大排量乘用车辆、高性能改装车型以及小型特种动力设备的动力衔接位置，需要在高转速、交变载荷的工况下保持足够的连接刚性与同轴精度，避免动力传输过程中出现旷量、偏心磨损等问题。从结构设计逻辑来看，该组件采用上下分段式的同轴布局，上部为带径向通孔的法兰连接端，法兰端面均匀分布的螺栓孔用于和上游动力输出端的端面实现刚性锁止，径向开设的通孔既可以作为装配时的工艺定位孔，也能在运转过程中为内部配合面提供散热、容屑的空间，减少长期运转过程中磨屑堆积造成的配合面卡滞。上部筒体内部设计有内花键结构，可与动力端的外花键轴实现周向固定，

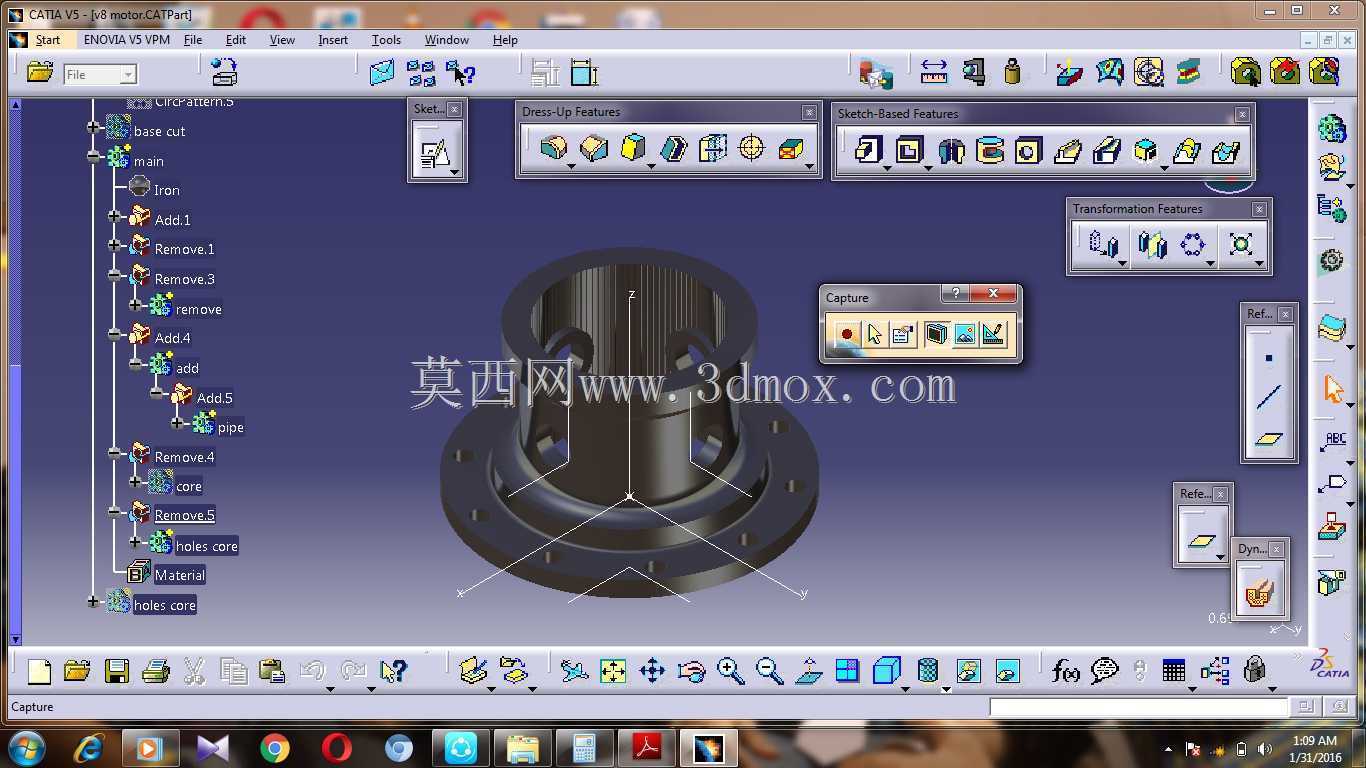

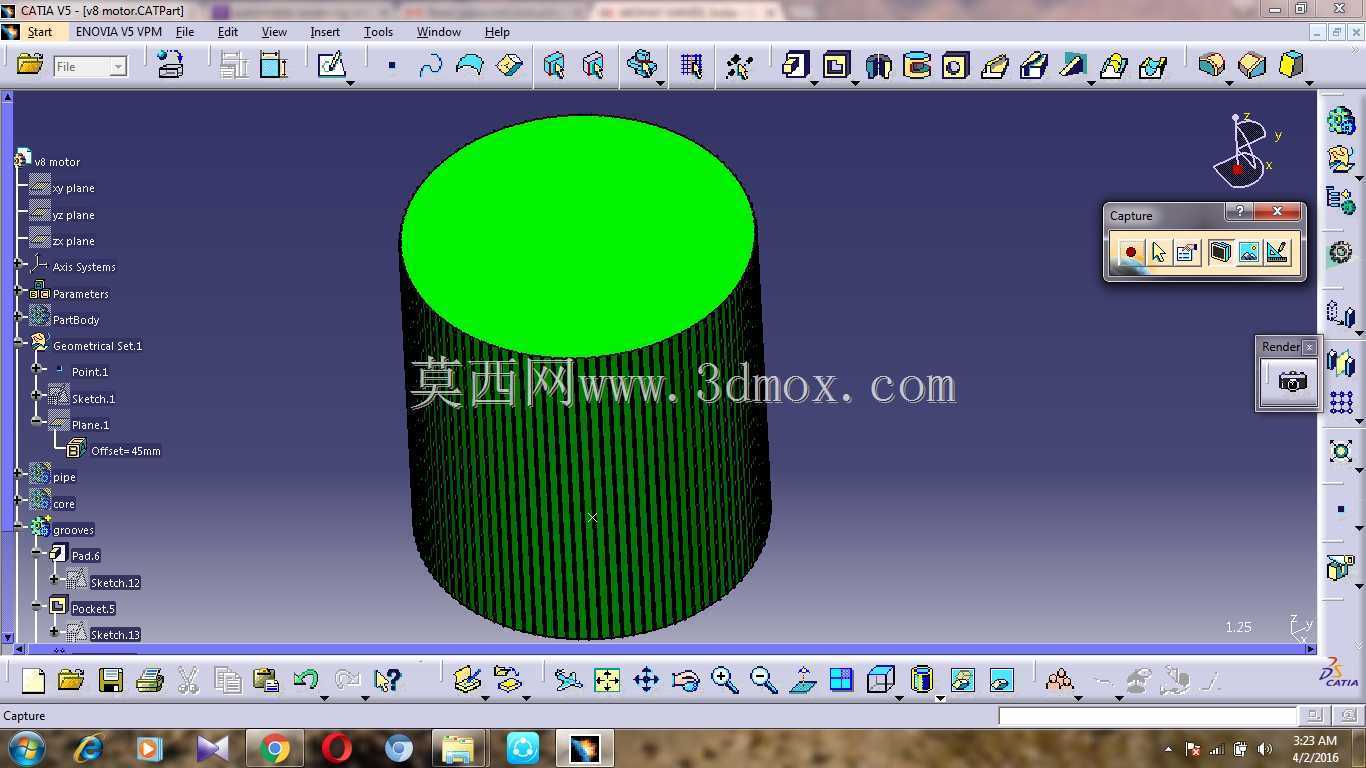

　　保证扭矩传递过程中无相对滑动，花键的齿形参数需要匹配对应V8机型的输出轴规格，配合间隙控制在合理范围内，既保证装配便利性，又避免间隙过大造成的冲击载荷。下部为阶梯式轴身结构，轴径从上到下逐步收窄，不同轴段分别对应轴承安装位、密封件安装位以及下游负载连接位，各轴段之间的退刀槽、圆角过渡都经过应力校核，避免轴径突变位置出现应力集中，在长期交变扭矩作用下产生疲劳断裂风险。设计过程中采用布尔运算的方式完成各特征的减除成型，先构建整体的回转体基础胚料，再依次减除法兰螺栓孔、径向通孔、内部花键腔、下部阶梯轴的多余材料，所有减除特征都严格按照同轴度要求对齐基准轴，保证各配合面的形位公差满足装配要求。从安装边界来看，

　　上部法兰的外径尺寸需要匹配对应动力端的连接法兰规格，螺栓孔的分布圆直径与孔径要和标准螺栓规格适配，保证连接螺栓的剪切强度满足最大输出扭矩的载荷要求；下部各轴段的长度、直径尺寸需要匹配安装腔体内的轴承、密封件选型尺寸，轴端的连接结构要和下游传动部件的接口匹配，整个组件装入安装腔体后，轴向定位尺寸要保证上下配合面的啮合长度符合设计要求，不会出现轴向窜动。实际应用中，这类组件的表面处理需要满足耐磨、防腐蚀要求，与轴承配合的轴段表面粗糙度要达到相应精度等级，法兰端面的平面度也要控制在公差范围内，保证连接后端面贴合紧密无间隙，避免运转过程中出现端面渗漏或者连接松动。在建模过程中，布尔运算的运用可以大幅提升复杂内孔、异形槽特征的建模效率，

　　通过基础实体与减除特征的布尔求差，能够精准还原各结构的空间位置关系，同时方便后续对各特征尺寸进行参数化调整，比如修改径向通孔的直径、调整法兰螺栓孔的数量与分布位置、变更下部轴段的阶梯尺寸时，只需要调整对应减除特征的参数即可快速完成模型更新，不需要重新构建整体胚料，能有效提升结构迭代的效率。这类轴组件在动力系统中属于核心传力部件，设计时除了要满足尺寸配合要求，还需要结合实际工况下的载荷谱进行强度校核，比如最大输出扭矩下的轴身剪切应力、花键齿面的接触应力、法兰连接螺栓的预紧力要求等，都要在建模阶段同步完成仿真验证，避免结构强度不足导致的部件失效。
