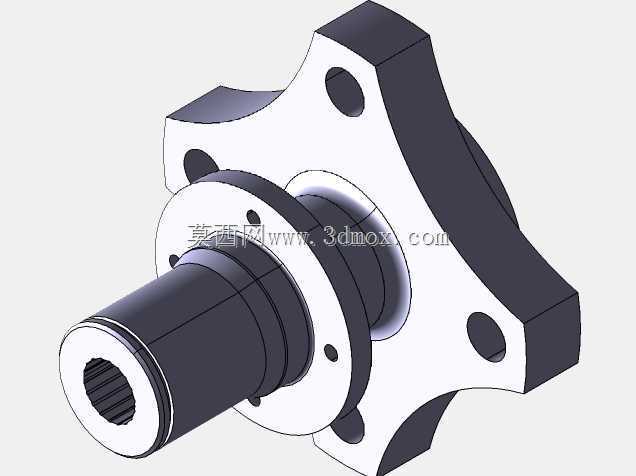

星形法兰轮毂轴连接结构三维数模

　　该零件为传动系统中承担扭矩传递与部件安装定位的核心连接件，常见于轮边驱动总成、小型动力传输单元、非标自动化转台模组等场景中，一端通过内花键结构与动力输入轴啮合，另一端通过星形分布的法兰安装孔对接被驱动轮体或转盘构件，实现动力从旋转轴到末端执行件的稳定传递。从结构设计逻辑来看，零件采用轴段与法兰盘一体化的构型，避免了分体式装配带来的同轴度误差与连接松动风险，轴段部分设计有多道环形槽，可用于安装密封圈、挡圈等辅助零件，满足不同工况下的密封、轴向定位需求；法兰部分采用五处凸耳延伸的星形构型，相比整圆形法兰在保证安装孔位分布强度的前提下，大幅削减了非受力区域的材料冗余，既降低了零件整体重量，也减少了加工过程中的材料去除量，

　　适配轻量化设计的需求。内花键采用矩形齿构型，齿侧配合间隙经过合理设定，既保证扭矩传递过程中齿面接触应力分布均匀，也预留了装配时的微调余量，避免过盈装配导致的花键齿面啃伤；法兰端的安装孔为光孔设计，孔口做了倒角处理，装配时可引导紧固件顺利穿入，降低装配对位难度，孔位分布的节圆直径经过匹配计算，保证紧固件锁紧后法兰面受力均匀，不会出现局部应力集中导致的法兰变形。轴段与法兰盘的过渡位置设计有大圆角过渡结构，可有效降低应力集中系数，避免交变载荷作用下过渡位置出现疲劳裂纹，提升零件的疲劳寿命；轴段外圆根据装配需求设置了不同直径的阶梯段，分别对应轴承安装位、密封件安装位、轴向限位面，各阶梯段的同轴度公差在建模时做了合理约束，

　　保证装配后整体回转精度满足使用要求。从安装边界来看，轴段的总长度适配常规轴承座的安装深度，法兰盘的最大外圆尺寸不会与周边的机架、护罩等构件发生运动干涉，内花键的规格匹配常用的渐开线花键轴或矩形花键轴参数，可直接适配多数同规格动力输出轴的连接需求，无需额外做转接处理。在实际工况应用中，该类零件需要承受旋转过程中的径向载荷与扭矩载荷，因此建模时对各受力截面的尺寸做了匹配校核，法兰凸耳的厚度、轴段的最小直径都经过受力验算，保证额定载荷下零件的变形量在允许范围内，不会出现轴段弯曲、法兰断裂等失效问题；法兰端面的平面度也做了设计约束，保证与被连接件贴合紧密，避免装配后出现端面跳动超差，导致旋转过程中产生振动与异响。不同于常规的圆柱形法兰轮毂，

　　该星形构型的法兰在安装时可通过凸耳之间的空隙避让周边的管线、凸台等结构，提升了整体结构的空间利用率，尤其适合安装空间紧凑、周边构件排布密集的设备场景，无需额外对周边零件做避让修改即可完成装配。花键孔的深度经过合理设定，保证与动力轴的啮合长度满足扭矩传递要求，不会出现啮合长度不足导致的花键齿压溃问题，孔端同样做了倒角引导，方便动力轴的插入装配，降低现场装配的对位难度。轴段表面的各阶梯段之间的退刀槽尺寸符合常规加工工艺要求，可直接通过车削加工完成各外圆面的加工，法兰上的安装孔可通过钻削加工一次成型，无需特殊的定制刀具，适配常规的机械加工工艺路线，降低零件的加工制造成本。
