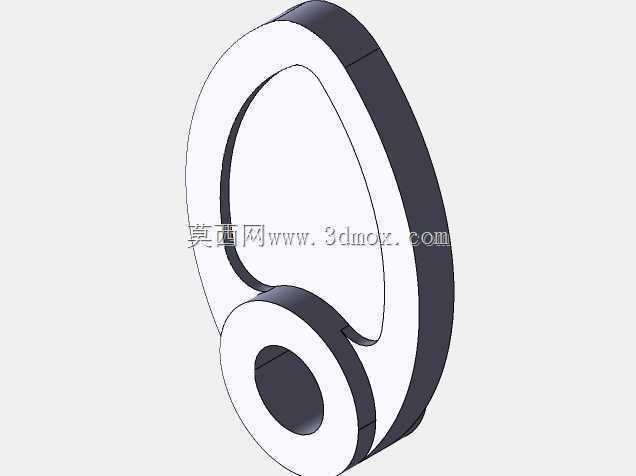

异形轮廓盘形凸轮结构设计

　　这款盘形凸轮采用非对称异形轮廓设计，核心应用场景集中在需要实现特定往复运动规律的自动化进给机构、轻工包装设备的工位切换单元以及小型电子元器件组装设备的节拍控制模块中，区别于常规标准圆形偏心凸轮，其轮廓曲线经过多段拟合，能够在单周回转过程中输出两段不同升程的运动轨迹，适配需要在一个工作循环内完成两次不同行程动作的执行端需求。从实际设备用途来看，这类凸轮不需要额外搭配复杂的电控程序，仅通过自身轮廓的型面约束，就能推动从动件按照预设的位移、速度曲线完成动作，在高速轻载的自动化工位上，相比气缸、电缸等直驱执行件，具备运动响应同步性强、无累计定位误差、长期运行故障率低的优势，尤其适合每分钟节拍在120次以上的连续运转工位，

　　不会出现气动元件常见的气压波动导致的动作滞后问题。在功能特性层面，该凸轮的基圆段与工作段过渡位置做了平滑的圆弧修型，没有尖锐的轮廓拐点，能够大幅降低从动件滚子与凸轮面接触时的刚性冲击，减少运行过程中的噪音与接触应力，避免长期高速运转下轮廓面出现点蚀磨损；中心安装孔采用标准通孔设计，孔壁预留了键槽卡位，安装时可以通过平键与传动轴实现周向固定，不需要额外加工定位销孔，装配时的对中难度更低，同时凸轮的厚度方向做了等厚设计，整个盘体的质量分布经过重心配平，高速回转时不会产生额外的离心振动，不需要额外加装平衡块就能满足3000rpm以内的回转使用要求。从设计思路上看，这款凸轮的轮廓生成没有采用通用的等加速等减速运动曲线，

　　而是针对从动件的实际负载特性，在升程段采用了修正正弦曲线，回程段采用了修正等速曲线，既保证了工作行程中从动件推送负载时的运动平稳性，又能让回程阶段的动作更快，缩短空行程占用的时间，提升整体设备的运行节拍；轮廓面的工作区域预留了0.2mm的磨削余量，实际加工时可以通过外圆磨床完成最终型面的精加工，保证轮廓精度控制在0.02mm以内，满足高精度工位的定位需求。在外形尺寸与安装边界方面，该凸轮的最大外轮廓半径为基圆半径的1.8倍，整体盘体厚度为基圆直径的0.3倍，中心安装孔的直径适配常规的标准传动轴径，安装时需要注意凸轮的轴向定位空间，其两侧需要预留至少5mm的轴肩固定空间，避免运转过程中出现轴向窜动；

　　凸轮与从动件的接触区域需要保证润滑脂的覆盖，由于轮廓面存在两段内凹的曲线段，选型搭配从动件时，需要确认滚子直径小于内凹轮廓段的最小曲率半径，避免出现运动干涉或者轮廓根切的问题，实际装配时要调整凸轮与从动件的初始安装相位，保证升程起始点与设备的工位初始位置对齐，才能实现预设的运动时序。这类异形凸轮在实际应用中，往往需要搭配弹簧复位的平底或者滚子从动件使用，不适合与刚性连接的从动件搭配，否则在回程段容易出现从动件与轮廓面脱离的情况，导致动作失效；盘体本身的结构采用一体化切削加工成型，没有拼接焊缝或者装配式结构，整体刚性更强，能够承受从动件传递的周期性冲击载荷，长期运行下不会出现轮廓变形的问题，适合在连续运转的自动化生产线上长期使用。
