CATIA绘制深沟球轴承滚动体与套圈组件

　　在各类旋转传动设备的支承结构中，球轴承是应用覆盖范围极广的核心基础零件，从普通民用家电的电机输出端、中小型机床的主轴支承，到自动化输送线的辊筒转轴、轻型工程机械的铰接回转部位，都能见到这类零件的身影。它的核心作用是在轴与轴承座之间构建低摩擦的旋转副，一方面为旋转轴提供精准的径向定位，约束轴系工作过程中的径向窜动，另一方面将轴系运转产生的径向载荷平稳传递到机座结构上，减少转动过程中的摩擦损耗，提升整套传动机构的运转效率与服役寿命。

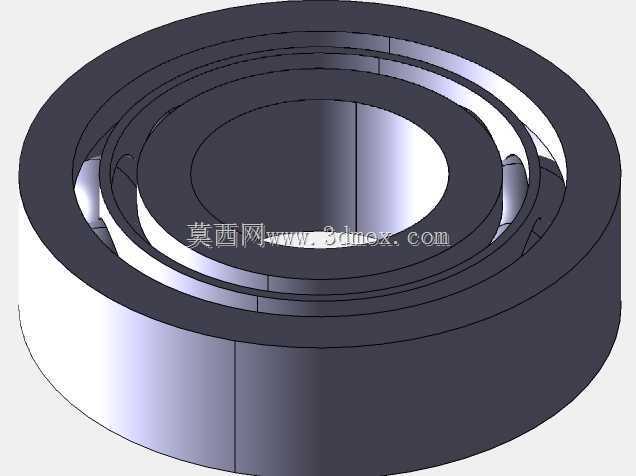

　　这套三维建模内容完整还原了球轴承的核心组成部分，包含等距排布的球形滚动体、配套的内圈与外圈滚道结构。建模过程中首先确定轴承的公称内径、外径与宽度尺寸边界，这三个参数是轴承安装适配的核心依据，内径尺寸直接与待支承的轴颈配合，通常采用基孔制过渡配合保证同轴度，外径则与轴承座的安装孔匹配，多采用基轴制配合兼顾装拆便利性，宽度尺寸决定了轴承在轴向的安装空间占用，设计时需要预留对应的轴向定位空间，比如轴用弹性挡圈、轴承端盖的安装位置，避免装配后出现轴向窜动或者干涉问题。

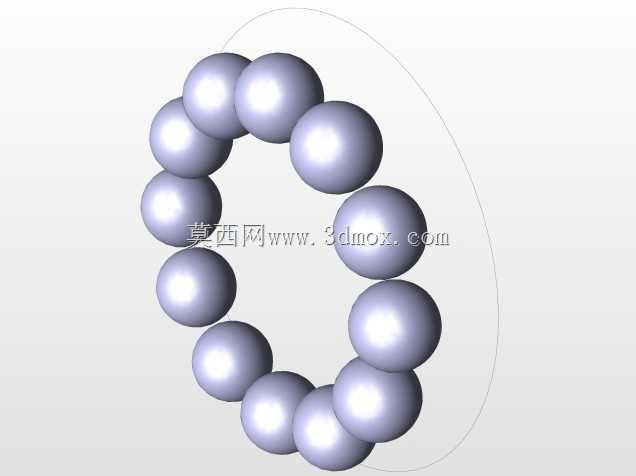

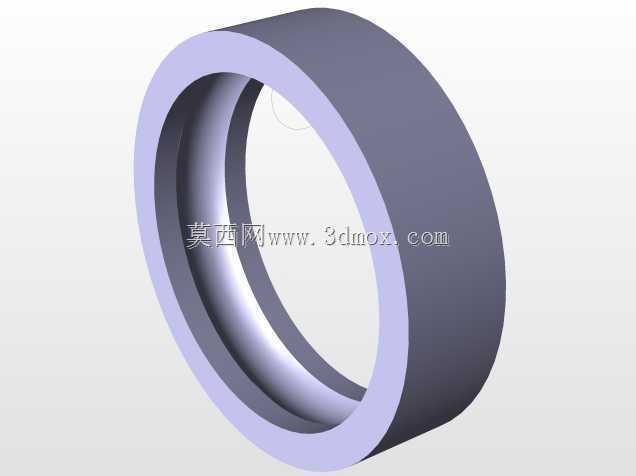

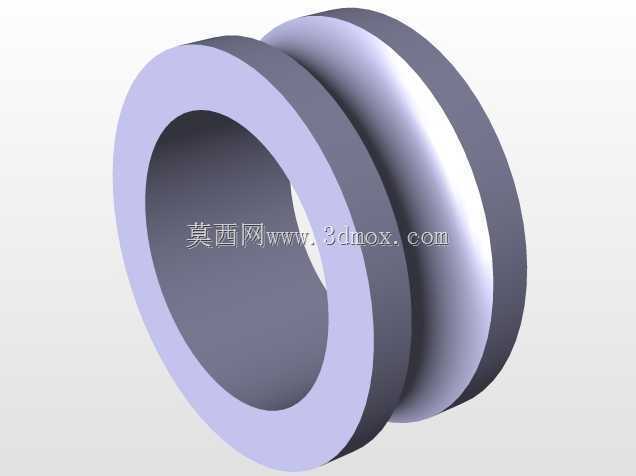

　　滚动体的排布设计是这类轴承建模的核心要点，所有钢质滚动体的球心需要均匀分布在轴承节圆的圆周轨迹上，相邻滚动体之间保留均匀的间隙，既不能间隙过小导致运转过程中滚动体相互摩擦产生额外温升，也不能间隙过大造成承载时滚动体受力不均，降低整体承载能力。建模时通过圆周阵列的方式完成滚动体的排布，阵列的基准轴与轴承的中心回转轴线完全重合，保证每个滚动体与内外圈滚道的接触点位置一致，接触应力分布均匀。内外圈的滚道截面设计为与滚动体半径匹配的弧形凹槽，滚道的曲率半径略大于滚动体的球体半径，保证滚动体在滚道内可以顺畅滚动，同时形成足够的接触面积来分散径向载荷，避免接触应力过大导致滚道表面出现点蚀、剥落等早期失效问题。

　　从实际应用场景来看，这类球轴承主要承受纯径向载荷，也可以在一定范围内承受小幅的轴向载荷，适用于中高转速的运转工况，相比滚子轴承，它的摩擦系数更低，运转时的振动与噪声更小，非常适合对运转平稳性有要求的场合，比如精密输送设备、小型风机、家用电机等产品的转轴支承。建模过程中没有额外添加保持架结构，重点突出滚动体与套圈滚道的配合关系，能够帮助结构设计人员直观理解球轴承的载荷传递路径：轴转动时带动内圈同步旋转，滚动体在内外圈滚道之间做行星运动，将内圈传递来的径向载荷通过滚动体均匀传递到外圈，最终由外圈将载荷传导至轴承座与设备基体上，整个过程中滚动体的滚动摩擦替代了轴与座孔之间的滑动摩擦，大幅降低了运转阻力。

　　在进行设备选型与配套结构设计时，这类轴承的安装边界需要重点关注几个细节：一是轴肩与轴承座孔的挡肩高度不能超过轴承内圈与外圈的倒角高度，否则会导致轴承无法安装到位，也会给后续的拆卸维护造成困难；二是配合面的表面粗糙度需要符合对应公差等级的要求，避免配合面过于粗糙导致装配后轴承的实际过盈量偏离设计值，引发运转时的内圈蠕变或者外圈打滑问题；三是轴承安装位置的相邻结构需要预留足够的润滑空间，无论是采用脂润滑还是油润滑，都要保证润滑介质能够顺利进入滚道与滚动体的接触区域，减少运转过程中的磨损。这套三维模型完整呈现了球轴承核心部件的几何形态与配合关系，能够为相关的结构设计、装配模拟、运动仿真提供精准的几何参考，帮助设计人员在方案阶段就完成安装空间校验、配合公差匹配、运动干涉检查等工作，减少后续物理样机试制阶段的问题发生率。
