窄口流线型工业流体存储瓶结构设计

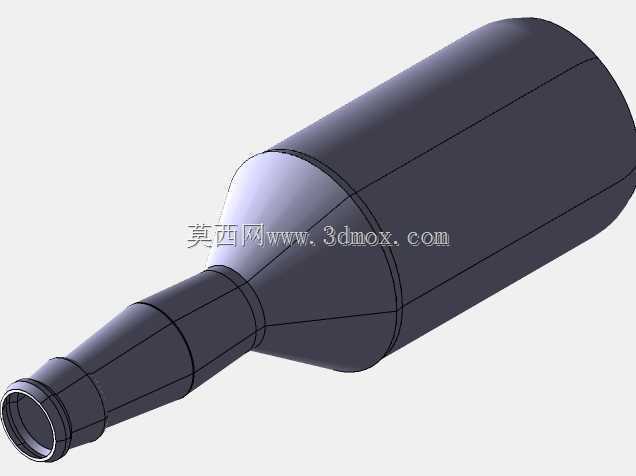

　　在流体输送、实验室试剂存储、小型工业原料中转的场景里，这类窄口瓶的结构设计直接决定了使用过程中的密封可靠性、倾倒流畅度以及长期使用的结构强度。从实际工程落地的角度看，该瓶体采用三段式变径流线结构，最下端的瓶口段设置多圈环形密封槽，可适配标准橡胶塞、螺纹旋盖两种密封形式，密封槽的深度控制在1.2mm，槽间距2mm，既能够保证密封件嵌入后不会因内部流体压力出现滑脱，也不会因为槽深过大导致密封件安装时出现过度形变影响使用寿命。瓶身的中段采用锥度过渡设计，从瓶口段的小直径逐步放大到瓶身主体的大直径段，过渡段的锥角设置为15度，这个角度是经过多次流体倾倒模拟验证的，既能够保证倾倒时流体顺着锥面平稳流出，不会出现断流溅射的情况，

　　也能在瓶体直立存储时，让残留在内壁的流体顺着锥面自然回流到瓶底，减少物料残留。瓶身主体段采用等直径圆柱结构，圆柱段的壁厚均匀控制在2.5mm，这个壁厚参数兼顾了结构强度和材料成本，在承受0.2MPa内部正压的工况下，瓶壁的最大形变值不超过0.1mm，完全满足常规常压流体存储的强度要求，同时圆柱段的外表面没有设置额外的凸起筋位，方便在自动化灌装线上进行夹持定位，夹持时的接触面积足够大，不会出现夹痕或者夹持打滑的问题。瓶体最上端的瓶底部分采用微向内凹的圆弧底设计，内凹深度3mm，这个设计一方面能够让瓶体直立放置时，即使放置面存在微小的不平整，也能保证放置的稳定性，不会出现晃荡倾倒的情况，

　　另一方面圆弧过渡的瓶底结构能够避免直角位置的应力集中，在瓶体受到意外撞击时，应力能够顺着圆弧面均匀分散，不会出现直角处开裂的问题。从建模逻辑上看，整个瓶体采用旋转凸台的基础特征生成，先绘制半剖面的轮廓草图，对所有过渡位置都设置了R3到R5的圆角过渡，避免尖锐棱角带来的应力集中问题，瓶口的密封槽采用旋转切除的方式生成，保证槽的同轴度控制在0.05mm以内，确保密封件安装后不会出现偏载渗漏的问题。在实际安装使用的边界上，该瓶体的最大外径为85mm，整体高度为210mm，瓶口的内径为18mm，这个尺寸参数既能够保证单次倾倒时的流量可控，也能适配常规的灌装头口径，不需要额外定制转接接头，能够直接对接现有自动化灌装生产线的接口。

　　在材料选型适配方面，该结构既可以采用食品级PET进行吹塑成型，用于酒水、饮品的包装存储，也可以采用硼硅玻璃进行吹制，用于实验室化学试剂的存储，还可以采用不锈钢板材进行旋压成型，用于工业腐蚀性流体、润滑油类的中转存储，不同材料选型下只需要根据材料的成型特性微调壁厚参数，整体的结构轮廓不需要做大幅修改，具备很强的场景适配性。在倾倒使用的场景下，瓶身的锥度过渡段能够让流体的流出速度随着瓶身倾斜角度的变化平稳调整，不会出现大直径瓶身常见的倾斜到一定角度后流体突然涌出的问题，对于需要精准控制倾倒量的实验室场景、小容量原料加注场景非常友好。另外瓶身的流线型外表面没有多余的结构死角，在清洗时能够很方便地冲洗到所有内壁位置，不会出现物料残留堆积在死角难以清理的问题，对于需要反复循环使用的工业场景来说，能够大幅降低清洗维护的成本。在堆叠存储的场景下，瓶底的内凹结构刚好能够和下方同型号瓶体的瓶口段形成定位配合，堆叠时不会出现滑移倾倒的问题，能够有效提升仓储空间的利用率，多层堆叠时下层瓶体承受的载荷能够顺着瓶壁均匀传递，不会出现局部载荷过大导致瓶体变形的问题。
