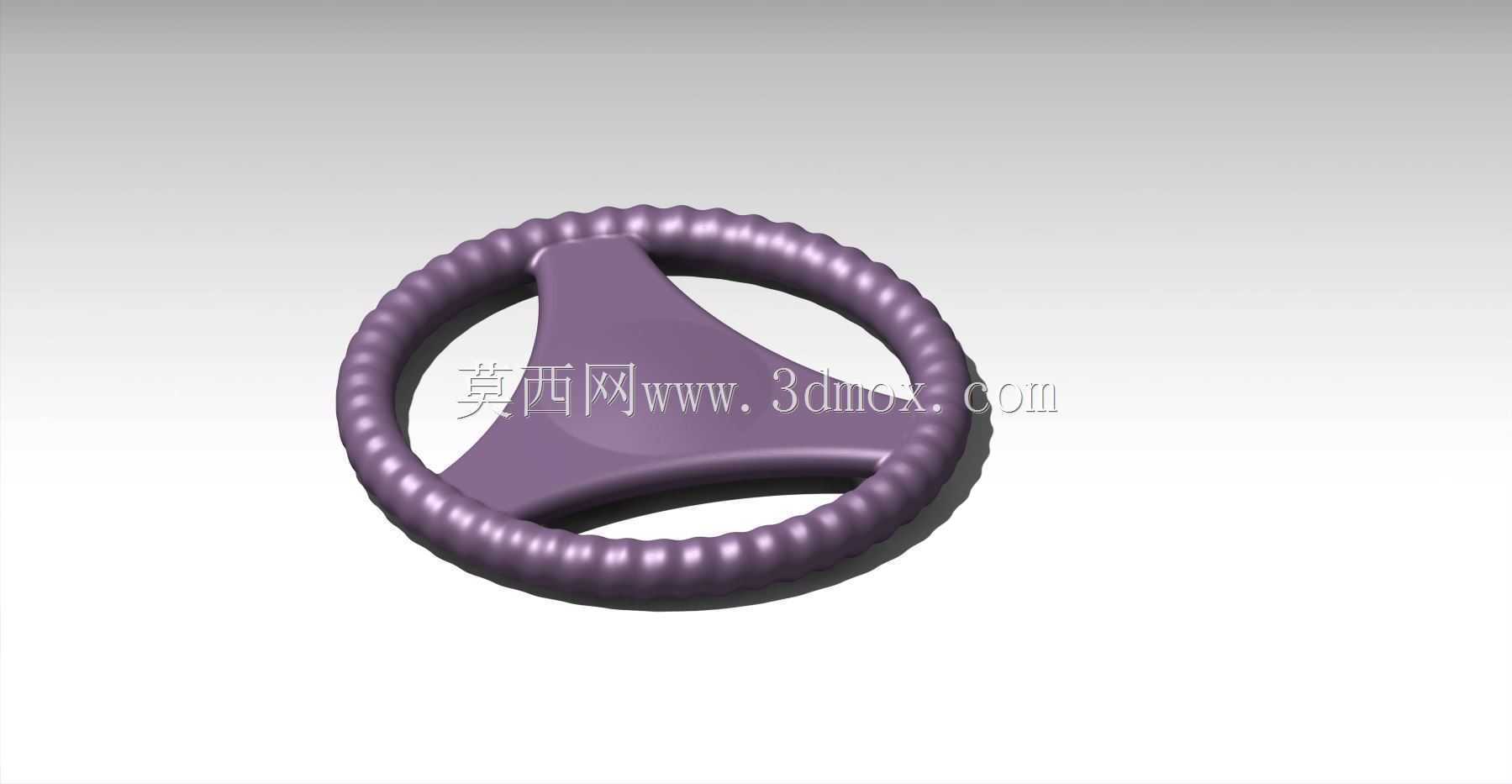

带防滑外缘三辐式手轮驱动轮结构

　　这类带防滑外缘的三辐式驱动手轮，常应用在需要手动微调、手动驱动的机电设备操作端，比如稳压调压设备的调节端、小型工装夹具的进给端、输送线的张紧调节端，也可配套在试验台架的手动调节机构上，替代光面手轮解决操作打滑的问题，尤其适合戴劳保手套操作的车间工况，不会因为手面沾附少量油污、切削液就出现施力打滑的情况。从结构设计来看，外缘整圈做了连续的圆弧凸齿防滑结构，不是传统的直纹滚花，这种凸起的圆弧齿形接触面积更大，施力时手指与轮缘的咬合深度更足，转动时的受力方向更贴合人手握持的施力角度，不会像尖锐滚花那样长时间操作硌伤手部，同时整圈的凸齿均匀分布，不管手轮转动到哪个角度，都能找到合适的握持施力点，不需要刻意对位找操作位置。

　　三辐式的支撑结构做了等角度120度分布，相比两辐式手轮，受力时的轮缘形变更小，转动时的整体刚性更足，不会因为单侧施力出现轮缘偏摆的问题，辐条与轮缘、中心安装座的衔接位置都做了大圆弧过渡，没有尖锐的应力集中角，长期承受交变操作力的时候，衔接位置不会出现应力开裂的问题，中心的安装座预留了标准的轴孔安装位，可配套平键、顶丝完成与驱动轴的固定，安装时不需要额外做转接加工，能直接适配常规直径的操作轴。设计这类手轮的时候，首先要确认安装边界：轮缘的外径尺寸要匹配操作空间的预留间隙，通常这类手轮的外缘到设备面板的预留间隙不小于20mm，保证握持时手指不会蹭到设备面板，中心安装座的突出高度要匹配面板的安装厚度，避免轴孔深度不足导致固定不牢，

　　轮缘的截面厚度要兼顾握持手感与结构强度，过薄会导致握持时硌手，过厚则会增加不必要的材料成本与转动惯量。防滑凸齿的尺寸设计也有讲究，凸齿的凸起高度通常控制在3-5mm，齿顶做R2左右的圆弧倒圆，既保证足够的防滑摩擦力，又不会因为齿形过尖划伤操作人员，齿与齿之间的间距控制在8-10mm，刚好贴合成年人手指指腹的宽度，握持时每根手指都能卡在齿槽位置，施力时的力臂利用效率更高。三辐条的截面做了变厚度设计，靠近中心安装座的位置厚度更大，往轮缘方向逐渐收薄，这种设计符合手轮转动时的弯矩分布规律，中心位置承受的扭矩最大，加厚处理能提升整体抗扭强度，靠近轮缘的位置受力更小，收薄处理可以减轻整体重量，降低手动操作的负荷。实际应用中，

　　这类手轮的转动阻尼要匹配对应的驱动负载，如果是配套调压机构这类小负载场景，手轮的转动阻力要控制在5N·m以内，保证单指就能拨动微调，如果是配套夹具锁紧、张紧调节这类需要大锁紧力的场景，轮缘的直径可以适当加大，利用更大的力臂降低操作所需的握持力，不需要额外增加加长杆就能达到足够的锁紧力矩。另外这类手轮的外缘防滑结构是通过形状变形特征生成的，不是后期附加的纹理，整个轮体是一体化结构，不存在防滑纹理脱落的问题，长期使用也不会因为磨损出现防滑性能下降的情况，相比外包橡胶的防滑手轮，一体化的塑料或金属材质耐油污、耐切削液腐蚀的能力更强，在机加工车间、电气设备机房这类有少量油污、粉尘的环境里，不需要频繁维护清洁，使用寿命更长。安装时要注意中心轴与手轮安装座的同轴度，同轴度偏差超过0.1mm的话，转动时会出现明显的偏摆，不仅操作手感变差，长期使用还会导致驱动轴的密封件异常磨损，固定顶丝要顶在轴的平键槽位置，不能直接顶在光轴表面，避免长期受力出现轴面压痕，后续拆卸维护困难。
