简易二冲程动力装置CATIA三维数模

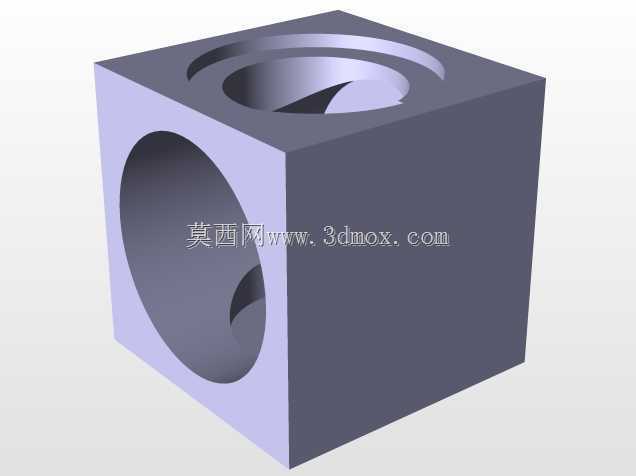

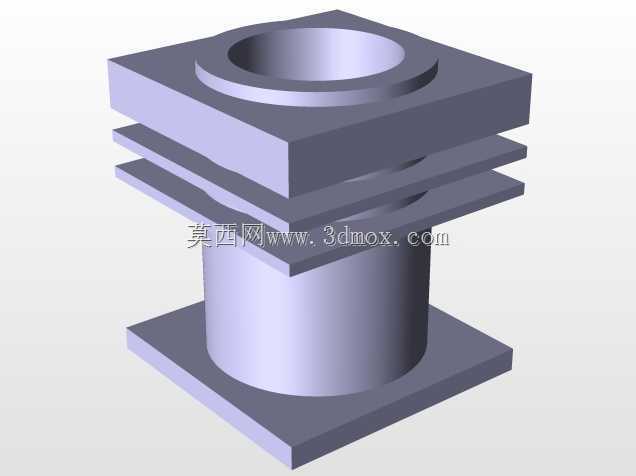

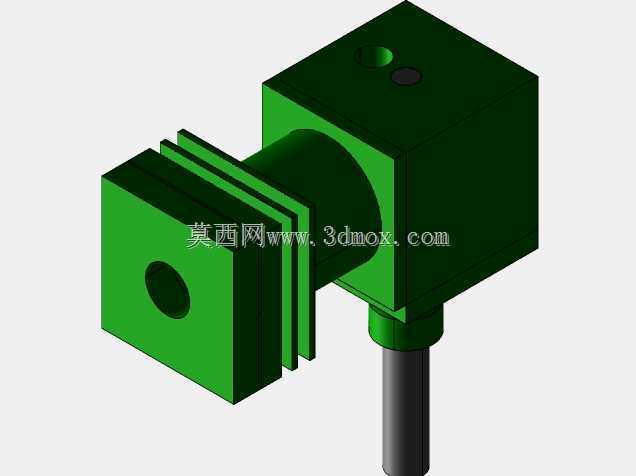

　　在小型通用动力配套场景里，二冲程结构的动力单元凭借结构紧凑、单位重量功率密度高的特性，始终占据着园林工具、小型航模、便携发电机组、迷你摩托这类对安装空间、整机重量有严苛限制的设备配套份额。这套数模还原的是简化版二冲程动力核心结构，建模过程中优先梳理了二冲程工作循环的气路逻辑，没有照搬量产机型的复杂辅助结构，而是把核心的气缸腔体、活塞往复通道、曲轴动力输出段、进气转接座这些直接参与做功循环的部件做了完整的实体建模，所有配合面都预留了常规机械设计的公差间隙基准，方便后续做运动仿真或者结构改制时直接调用配合约束。从安装边界来看，这套动力单元的主体采用方块式气缸壳体设计，侧面伸出的带散热鳍片结构是缸头进气与散热的集成段，下方垂直伸出的轴段是曲轴动力输出端，整体安装基准面选在气缸壳体的后侧平面，四个角点预留的安装孔位可以直接适配通用小型机架的固定孔距，不需要额外做转接支架的二次设计。做结构设计的时候特意把散热鳍片的间距控制在3mm以上，既满足小型动力连续运转时的自然散热需求，也避免了鳍片过密导致建模时出现薄壁特征错误，后续如果要做3D打印验证结构，这个壁厚参数也能直接适配常规FDM打印的最小壁厚要求，不需要额外做特征加厚处理。气路部分的设计没有采用复杂的簧片阀结构，而是用缸体壁上的气口时序配合活塞往复运动实现进气、压缩、做功、排气的循环，这种简化结构对于教学演示、原理验证场景来说足够用，

　　也能让刚接触内燃机结构的设计人员快速看懂二冲程与四冲程结构的核心差异——不需要单独的配气凸轮轴与气门组件，靠活塞自身的运动位置就能完成气路切换，零件数量比同排量四冲程结构少40%左右，装配维护的难度也更低。动力输出端的轴段采用标准光轴加键槽的设计，键槽尺寸参考了小型通用动力的输出轴规范，可以直接适配联轴器、链轮、带轮这类常用传动件，不需要额外做轴头改制。缸体侧面的两个工艺孔是火花塞安装位与压缩泄压孔，安装位的螺纹深度按照小型火花塞的标准旋合长度设计，后续如果要做燃烧仿真或者实物改装，直接匹配对应规格的标准件即可。在建模的特征处理上，所有内部流道的转角都做了R2以上的圆角过渡，既避免了实际加工时出现应力集中的问题，

　　也让流体仿真时的网格划分不会出现锐角畸变，减少仿真计算的报错概率。很多刚接触动力建模的设计人员容易忽略缸体与散热鳍片的连接圆角，直接做直角接合，实际做热力耦合仿真的时候就会发现直角位置的热应力集中系数是圆角过渡的3倍以上，很容易出现热疲劳开裂的问题，这套数模在所有热交换面的接合位置都做了统一的圆角处理，符合小型动力的实际设计规范。另外这套结构的整体重心落在输出轴的轴线上，安装到机架上之后不会出现偏载振动的问题，对于小型便携设备来说，重心位置的合理性直接影响手持操作的手感或者机载设备的振动水平，建模时特意调整了缸体与曲轴箱的壁厚分布，把较重的曲轴组件位置尽量靠近安装基准面，减少运转时的倾覆力矩。如果后续要基于这套数模做性能升级，

　　只需要调整缸径、行程参数，修改气口的开闭时序角度，就能快速衍生出不同排量的二冲程动力方案，不需要重新搭建整体的装配框架，所有的配合约束都是按照参数化逻辑设置的，修改核心参数之后其余关联特征会自动更新，能大幅缩短方案迭代的时间。对于做小型设备配套的结构工程师来说，这种简化的原理性数模比复杂的量产机型数模实用性更强，因为量产机型往往带有大量的专属配套结构，移植到其他设备上需要删除大量冗余特征，反而增加工作量，这种只保留核心功能结构的数模，可以直接作为方案设计的基础块，根据不同的配套场景添加对应的辅助结构即可，比如配套油锯就加前把手与链轮安装座，配套航模就加螺旋桨安装座与油箱固定位，适配性非常灵活。
