带滑动止动器的同轴正齿轮轴组件

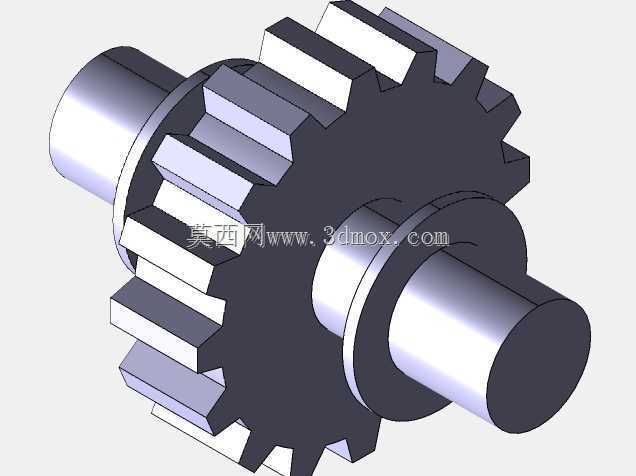

　　这套齿轮轴组件把直齿圆柱齿轮与两侧支撑轴段做成同轴整体结构，中间齿轮盘承担扭矩传递，两端圆柱轴段用于装入轴承或轴套，形成可绕固定轴线旋转的传动单元。齿轮本体采用标准直齿渐开线齿形，齿向与轴线平行，啮合时接触线沿齿宽方向同时进入和退出，结构简单、加工与检验都比较方便，适合中低速、中等载荷的平行轴传动场合。在实际设备里，这类小齿轮常作为减速或增速链路的首级或末级啮合件，把一根轴的旋转运动按固定传动比传给相邻大齿轮，常见于小型动力箱、进给机构、调节装置以及需要精确转速匹配的传动模块。

　　轴的两端并非等直径设计：齿轮两侧设置了轴肩，轴肩端面紧贴齿轮轮毂侧面，既确定齿轮在轴向上的位置，也能在承受轻微轴向窜动时提供限位面。装配时轴承内圈靠在轴肩上，齿轮被夹持在两侧支撑件之间，避免运转过程中齿轮相对轴发生横向位移。其中一侧轴段配合滑动止动结构，止动器通过轴上的台阶或环槽约束轴向移动范围，使齿轮在啮合、换向或受冲击载荷时不会沿轴线过度滑移，这对需要保持啮合齿宽对齐的机构尤为关键。若轴向定位失效，齿轮可能偏出啮合区，造成齿面局部接触、边缘磨损甚至卡滞。

　　从建模思路看，齿轮部分先依据模数、齿数、压力角和齿宽确定分度圆、齿顶圆与齿根圆，再按渐开线齿廓阵列生成均匀轮齿；齿根处保留圆角过渡，避免应力集中在齿根圆角位置。轮毂与轮齿之间通过轮辐式实体连接，本模型齿轮直径不大、齿宽与轴径比例适中，采用接近实心盘式结构即可满足刚度要求，省去复杂减重孔带来的加工成本。轴段按支撑跨距布置，轴承配合段、定位轴肩和自由端长度分层明确，方便在三维装配中直接匹配轴承、挡圈、衬套等标准件。

　　安装边界主要集中在同轴度、轴肩高度和轴向间隙三个方面。两端轴颈需保证同轴，否则齿轮旋转时会出现径向跳动，导致啮合侧隙周期性变化；轴肩高度要高于轴承内圈或衬套端面的接触半径，才能形成可靠轴向定位，同时又不能高到妨碍轴承拆卸。齿轮齿顶圆与箱体内壁、相邻旋转件之间要留出径向安全间隙，齿宽两端与箱壁或挡油结构之间保留少量轴向间隙，补偿热膨胀与累积公差。轴端长度则依据联轴器、带轮或手动调节件的安装需求确定，伸入配合件的部分要有足够接触长度来传递扭矩，键连接或紧定螺钉位置也要避开轴肩过渡圆角。

　　工况上，直齿轮啮合没有轴向力，支撑轴承主要承受径向载荷，选深沟球轴承或滑动轴套即可满足多数场景；转速较高时需要关注齿面润滑，采用油浴或定期脂润滑，在齿面形成油膜以降低磨损。启动、制动频繁的设备中，滑动止动器能限制齿轮轴的轴向窜动量，让轮齿始终在设计齿宽范围内接触，减少冲击噪声。维护时可通过测量侧隙、观察齿面接触斑点判断轴系对中情况：若接触斑偏向齿端，通常说明轴平行度或轴向定位存在问题，应检查轴承座孔、轴肩贴合面及止动件磨损量。整体结构兼顾了传动可靠性、装拆便利性与加工经济性，是平行轴动力传递中非常典型的齿轮轴设计。
