带安装底座的剖分式轴承支撑座结构

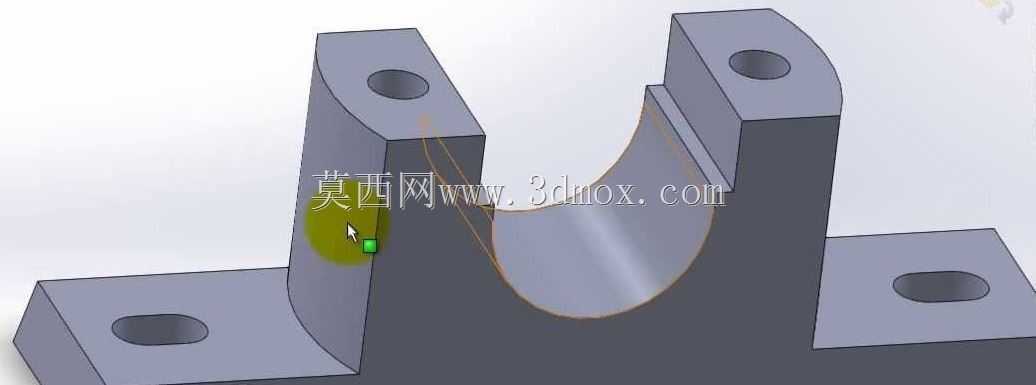

　　在各类旋转轴系的支撑场景中，这类带双侧立板与安装底板的支撑结构是轴系定位的核心承载零件，常见于输送线辊筒支撑、小型减速机输入输出轴定位、农用机械传动组固定、轻工设备传动单元安装等场景，主要承担径向载荷传递、轴系轴向位置限定、配套轴承外圈固定的作用，避免轴运转过程中出现径向跳动超差、轴向窜动超出设计允许范围的问题。从结构设计逻辑来看，该零件采用一体式铸钢或铸铁基体加工的思路，底部为平整安装底板，两侧对称设置带安装孔的立板，立板内侧加工出半圆形承托弧面，用于适配对应规格的轴瓦或滚动轴承外圈，弧面的同轴度、表面粗糙度直接决定轴承装配后的运转精度，若弧面加工存在圆度误差，会导致轴承外圈受力不均，大幅缩短轴承使用寿命，甚至出现轴系卡滞的故障。

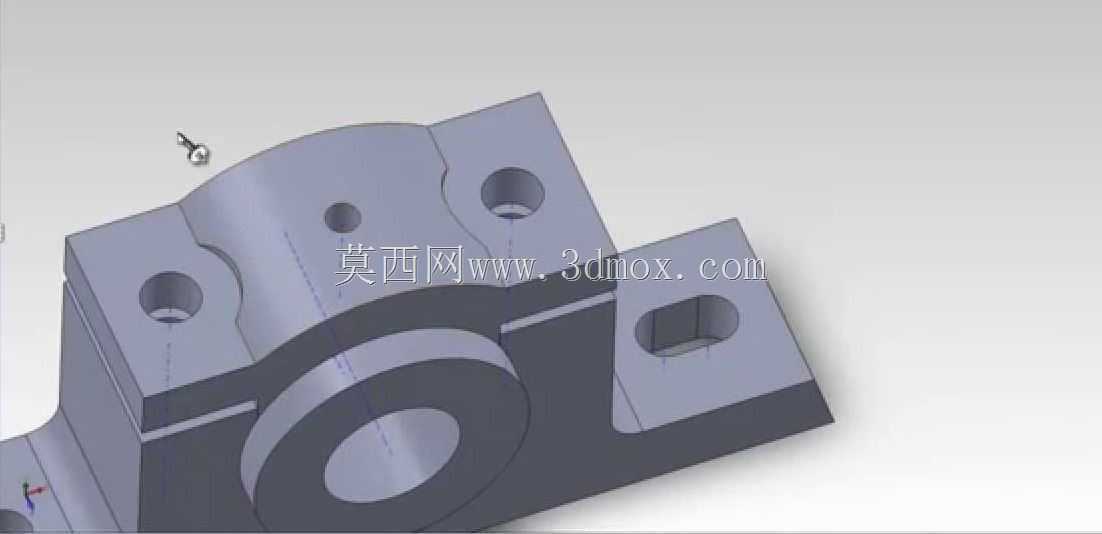

　　底板上开设的两个长圆形安装孔，是为了适配安装基准面的孔位公差，现场安装时可在小范围内调整支撑座的横向位置，抵消机架焊接或机加工带来的孔位偏差，降低现场安装的修配工作量，这类长圆孔的长度方向通常与轴的轴向垂直，避免调整过程中影响轴系的轴向定位精度。立板顶部的同轴通孔用于安装锁紧压盖的固定螺栓，装配时配合上半部分轴承盖，可将轴承外圈完全包覆固定，螺栓端侧预留的8mm高度螺母安装空间，是为了避免螺栓拧紧后螺母突出立板端面，干涉周边其他传动零件的运转空间，同时也能保证螺栓连接的有效啮合长度，防止运转过程中螺栓受振动出现松脱。从安装边界来看，底板的厚度需要根据承载的径向载荷计算确定，通常要保证安装螺栓预紧后底板不会出现翘曲变形，

　　立板的高度需匹配所选轴承的外圈直径，保证承托弧面完全包覆轴承外圈1/2以上的圆周面，避免轴承受力后出现外圈脱出的问题；两侧立板的间距要略大于轴承的宽度，预留0.1-0.2mm的装配间隙，方便轴承安装时的对位调整，同时也能容纳轴承运转过程中因温度升高产生的微小轴向膨胀量。在实际建模过程中，需要重点关注承托弧面与立板顶部安装孔的位置度关系，两个安装孔的中心连线必须与承托弧面的轴线平行且处于同一垂直平面内，否则装配轴承盖后会出现压盖与轴承外圈贴合不严的问题，导致轴承外圈受附加载荷；底板安装孔的中心距需要匹配常用机架的安装孔位规格，同时要保证孔边与底板边缘的距离满足螺栓连接的边距要求，避免螺栓拧紧时出现底板边缘开裂的问题。

　　立板与底板连接的位置做了圆弧过渡处理，一方面是为了降低铸造过程中的应力集中，避免零件冷却过程中在转角位置出现缩松、裂纹等铸造缺陷，另一方面也能提升零件的整体抗载荷能力，在承受较大径向冲击载荷时，转角位置不会出现应力集中导致的断裂问题。这类支撑结构在使用过程中，通常需要在承托弧面位置开设润滑油槽，对应位置预留注油通道，保证轴承运转过程中能得到持续的润滑，降低摩擦损耗，不过在基础结构建模阶段，这类油槽、注油孔可作为后续变型设计的特征，根据具体使用场景再添加。对于设备选型人员来说，选用这类支撑座时需要先确认轴的直径、配套轴承的外圈宽度与外径，再核对支撑座的中心高，也就是承托弧面最低点到底板安装面的距离，保证轴安装后与配套传动零件的中心高一致，避免出现传动带张紧度不均、联轴器同轴度超差的问题；同时还要核算支撑座的额定承载能力，确保其能覆盖轴系运转过程中产生的最大径向载荷，对于存在冲击载荷的应用场景，还需要适当加大安装螺栓的规格，提升连接可靠性。
