滑动轴承用圆筒轴瓦支撑衬套

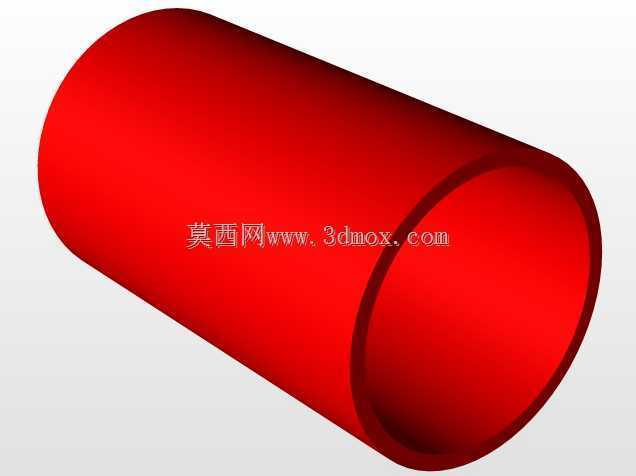

　　该零件为滑动轴承配套的圆筒形轴瓦衬套，整体呈等壁厚空心圆柱结构，是回转支承部位的核心接触承载件，在各类低速重载、中低速平稳运转的工业设备中应用十分广泛。从实际工况适配场景来看，这类轴瓦常配套轴承座安装在输送设备辊筒支撑端、中小型减速机低速输出轴支承位、农用机械回转铰接点位、通用机床辅助支撑轴位以及各类非标工装夹具的旋转铰接处，相比滚动轴承，其径向结构尺寸更紧凑，运转时抗冲击载荷能力更强，在粉尘、多杂质的恶劣车间工况下，配合润滑脂或稀油润滑即可长期稳定工作，对安装同轴度偏差的容忍度也更高。

　　从结构设计思路来看，该轴瓦采用整筒式等壁厚构型，内外圆柱面均为连续光滑回转面，无额外开槽、法兰或定位凸台，结构极简，加工时可直接通过棒料镗孔、外圆磨削完成精度保证，建模过程中优先以回转特征生成主体，无需复杂阵列或切削特征，后续工程出图时仅需标注内径、外径、筒体总长三个核心尺寸，以及内外圆的同轴度、内孔表面粗糙度形位公差即可。设计选型时，内径尺寸需与配套转轴的轴颈尺寸按滑动轴承配合公差选取，通常采用间隙配合，保证轴颈转动时可在轴瓦内形成稳定油膜；外径尺寸则与轴承座的安装孔采用过渡或小过盈配合，避免轴瓦随转轴同步转动发生外圈窜动；筒体轴向长度需根据支撑点位的径向载荷大小核算，长径比通常控制在0.8到1.5区间，既避免过长导致轴瓦两端边缘接触出现偏磨，也防止过短导致比压过大加速衬套磨损。

　　安装边界方面，该轴瓦装入轴承座孔后，两端面需与座孔的限位台阶保留适当轴向间隙，补偿轴系运转时的热伸长量；内孔装配后需彻底清理毛刺，装配时可通过压装方式均匀施力于轴瓦端面，避免敲击导致筒体变形。日常运维中可通过轴瓦内壁的预设油槽（该简化模型未做细节开槽，实际量产件可按需增设油槽、油孔）通入润滑剂，在轴颈和轴瓦接触面形成动压润滑膜，降低摩擦系数，减少工作面磨损。这类整筒轴瓦结构简单、备件成本低，在老旧设备改造、非标传动机构设计中，往往作为滚动轴承的替代支承方案，当安装空间径向尺寸受限、设备承受较大交变冲击载荷时，该类衬套支承的可靠性优势会更加突出，建模时可直接通过参数化驱动调整内外径与长度尺寸，快速适配不同载荷等级的支承需求。
