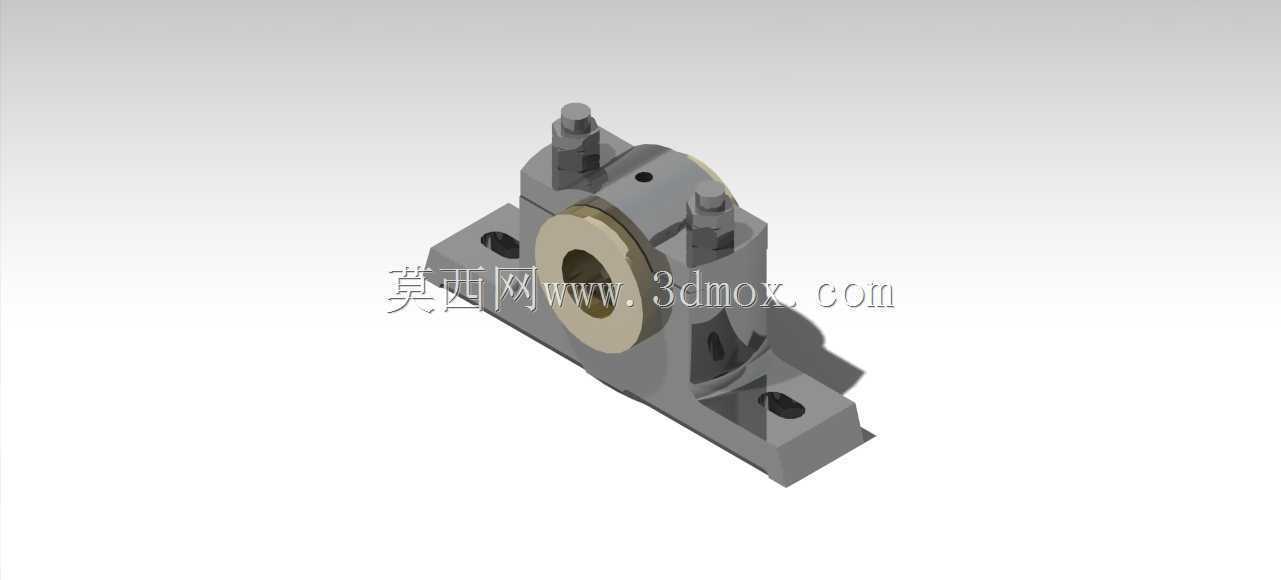

带座立式滑动轴承支撑座结构设计

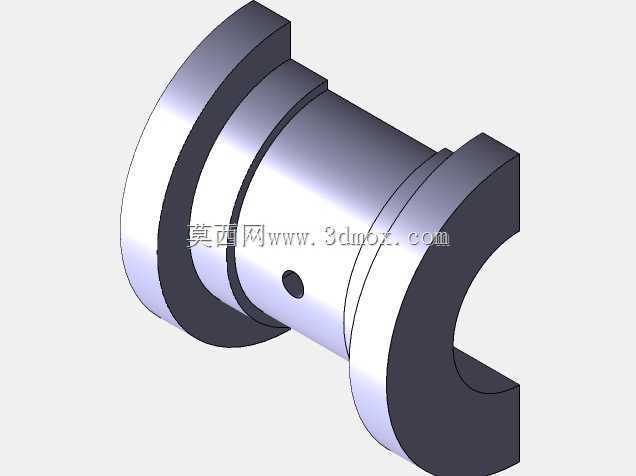

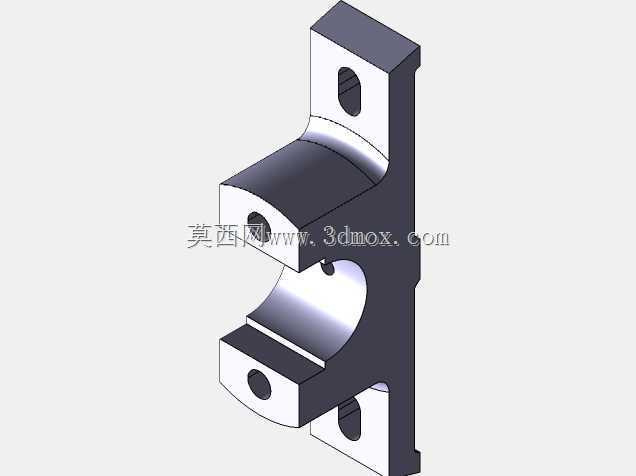

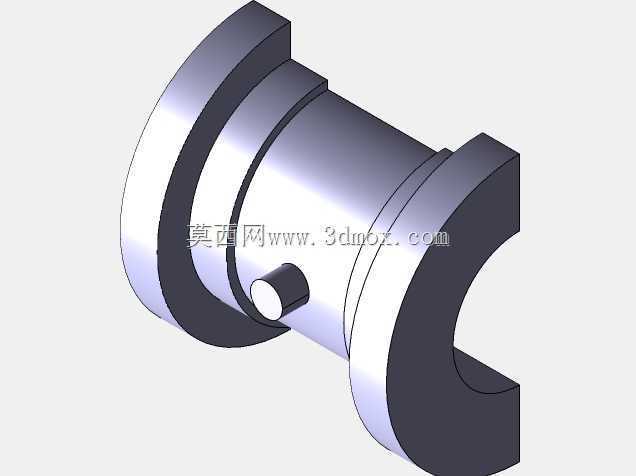

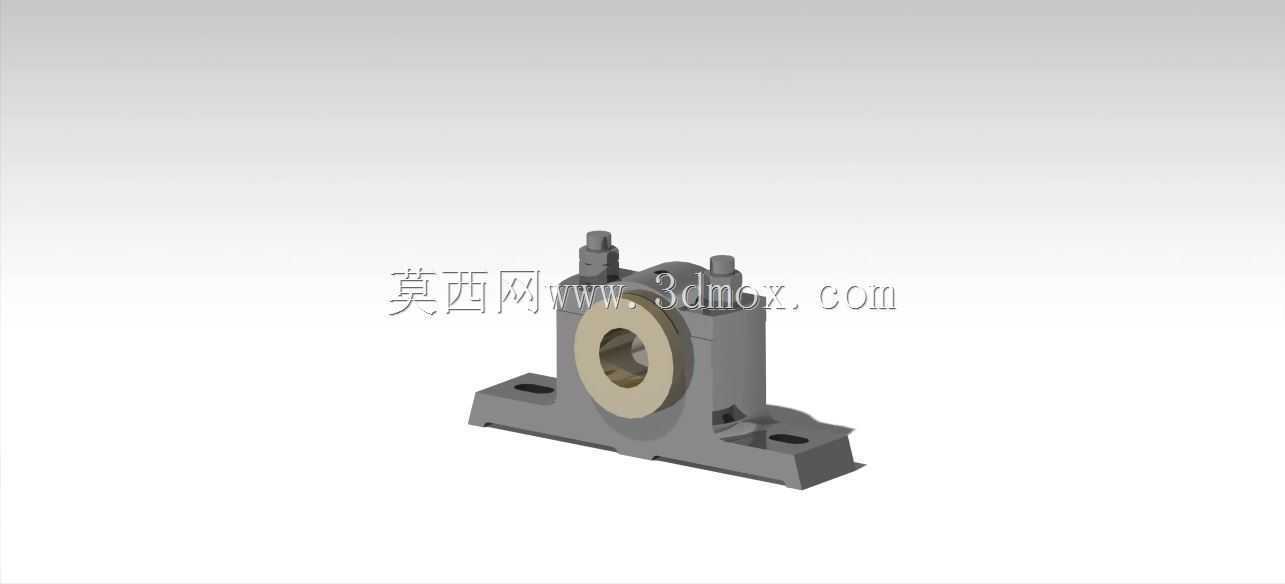

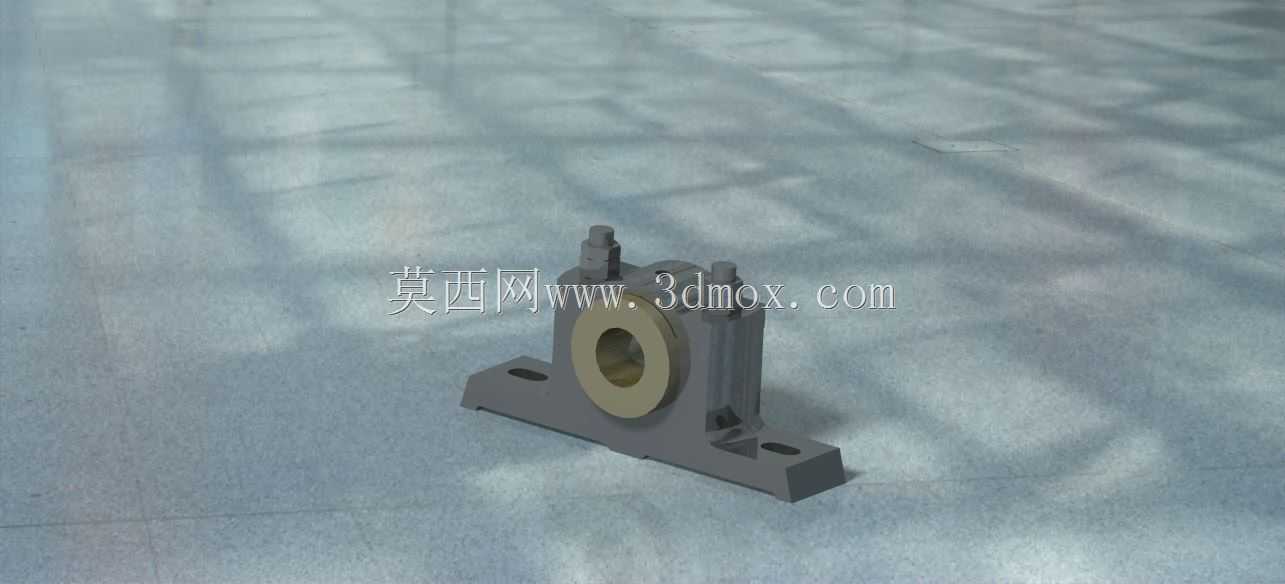

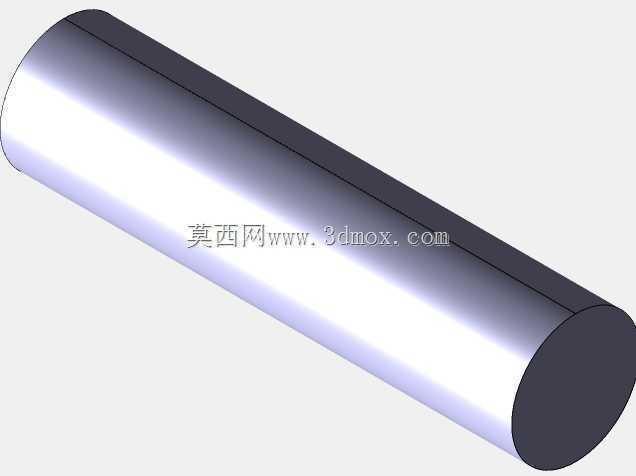

　　在各类工业传动系统的布局设计中，轴系部件的径向支撑始终是决定整套设备运行稳定性的核心环节，这款立式带座支撑结构，正是针对中低速重载传动场景开发的轴系固定部件，广泛适配输送线辊筒、小型减速机输出端、风机叶轮轴、纺织机械导辊等需要对旋转轴进行径向定位的安装场景。从实际安装边界来看，该支撑座采用整体式铸铁基座设计，底部设置两个对称分布的长圆形安装孔，可适配一定范围内的安装孔距偏差，降低现场安装时的底座加工精度要求，基座底面为全平面加工结构，安装时与设备安装面完全贴合，避免局部应力集中导致的基座变形。支撑座中部的轴承安装腔采用同轴度精度控制在IT7级以内的镗孔加工，可适配带衬套的滑动轴承或是标准外径的深沟球轴承，

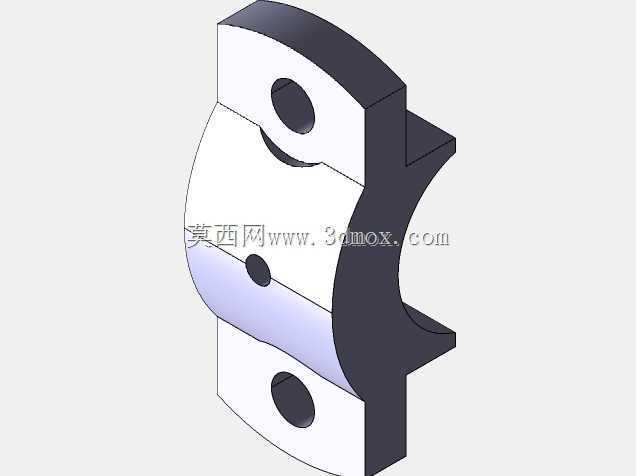

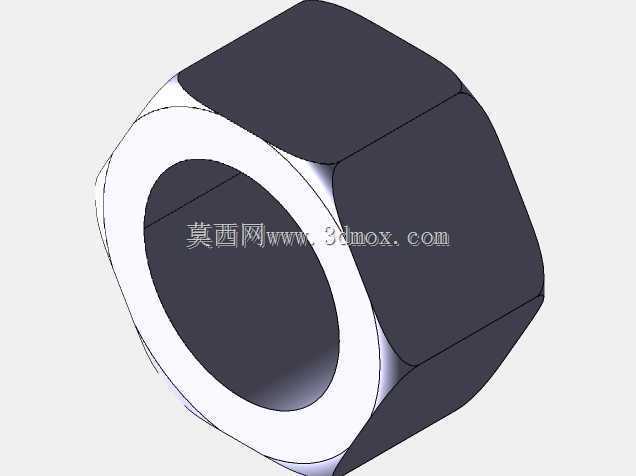

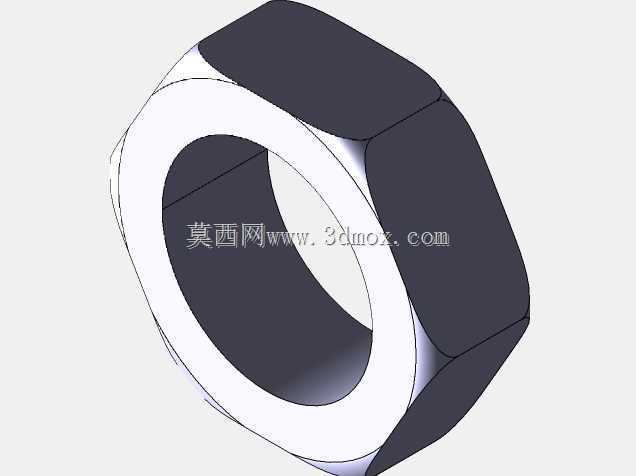

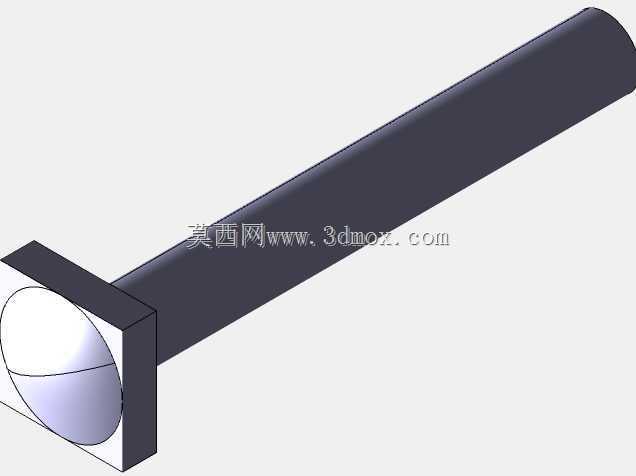

　　安装腔两侧预留有轴承轴向定位的台阶面，无需额外加装定位挡圈即可限制轴承的轴向窜动，顶部设置的注油螺孔可直通轴承配合面，方便日常运维时加注润滑脂，减少轴与轴承内圈的磨损。上部的锁紧结构采用分体式压盖设计，通过两个对称布置的螺栓实现轴承外圈的压紧固定，当轴系运行产生振动时，压盖可提供持续的轴向压紧力，避免轴承外圈在安装腔内出现转动跑圈的问题，压盖与基座的结合面采用凹凸止口定位，保证装配后轴承安装孔的同轴度不会因螺栓锁紧力出现偏移。从设计思路层面来看，这款支撑座没有采用复杂的剖分式结构，而是选用整体式基座搭配分体压盖的方案，在保证支撑刚性的前提下尽可能减少零件数量，降低加工与装配的复杂度，适合批量生产应用。在实际选型应用中，

　　需要注意该支撑座的轴孔中心高尺寸，要匹配传动系统中连接部件的中心高度，避免出现轴系不同心导致的附加径向力，底部安装孔的间距要提前与设备机架的安装孔位进行匹配，若孔位存在偏差可利用长圆孔的调节余量进行微调，安装时要保证基座底面与安装面之间的间隙不超过0.05mm，必要时可加装调整垫片进行找平。在功能特性上，这款支撑座可同时承受径向载荷与一定程度的轴向载荷，当传动系统存在轻微的轴向窜动时，轴承端面与安装腔台阶面的接触可承受轴向力，避免轴系出现轴向位移，整体结构的刚性经过有限元校核，在额定载荷下基座的最大变形量不超过0.02mm，可保证轴系运行时的旋转精度，不会因为基座变形导致轴出现卡滞或是磨损加剧的问题。针对不同的应用场景，

　　该支撑座的轴承安装腔可适配不同材质的轴衬，比如在有腐蚀介质的环境下可选用铜合金轴衬搭配润滑脂填充，在粉尘较多的场景可在压盖位置加装毡圈油封，避免外部粉尘进入轴承配合面加剧磨损。在三维建模过程中，该模型的所有安装尺寸均按照实际加工公差进行标注，基座的铸造圆角、拔模斜度都符合铸造工艺的要求，没有出现无法加工的尖锐内角或是壁厚不均的问题，安装孔的沉头深度、螺栓过孔的间隙都按照标准紧固件的尺寸进行匹配，可直接导出工程图用于生产加工，也可直接导入设备整体装配中进行干涉检查，验证轴系与其他传动部件的位置关系是否合理。
