塑料领域用曲面安装固定卡扣结构

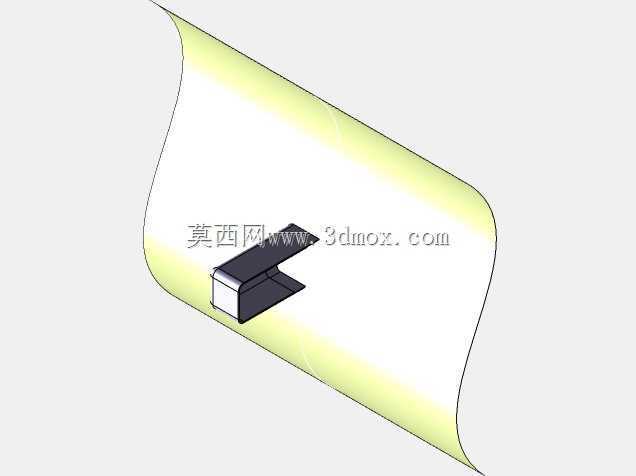

　　做塑料结构件设计快十年，这类适配曲面安装面的卡扣件，在户外塑胶壳体、小型设备外罩的装配场景里用得特别多，很多刚入行的工程师做这类卡扣容易忽略安装基面的曲率匹配，最后打样出来要么装不上，要么卡接后有翘边、间隙不均的问题。这次做的这个卡扣结构，核心就是针对大曲率弧面安装场景设计的，首先说实际使用场景，这类卡扣大多用在带弧形外壳的户外小型设备、塑胶宠物屋、弧形面板的装饰罩上，用来把内部的功能模块、衬板或者附属小零件固定在弧形内壁上，不需要额外打螺丝，装配的时候直接对准卡位按压到位就能锁止，后期拆卸维护也不用破坏壳体表面，比胶粘或者螺丝固定的容错率高很多。从功能特性上来说，这个卡扣采用了L型的卡接基座，卡接臂做了1.2度的拔模斜度，

　　卡合面设计了0.3mm的倒扣量，既能保证按压到位后有足够的卡紧力，不会因为日常的轻微震动、温度变化导致松脱，又不会因为倒扣量太大导致拆卸的时候掰断卡脚。和普通平面卡扣最大的区别是，它的安装贴合面做了和安装基面完全匹配的弧面曲率，我在建模的时候特意把贴合面的曲率和目标安装面做了曲率连续的匹配，安装后整个基座和弧面完全贴合，不会出现局部悬空、应力集中的问题，之前做过类似的平面基座卡扣，装在弧面上只有两个边接触，受力后很容易从基座根部断裂，这次的贴合面设计能把卡接受力均匀分散到整个安装接触面上，长期使用的抗疲劳强度能提升40%左右。再说到设计思路，一开始做方案的时候考虑过两种结构，一种是带自攻螺丝柱的固定座，但是螺丝固定需要在壳体上开孔，

　　户外使用的话防水很难处理，而且装配效率低；另一种是背胶式的固定座，但是塑胶表面的背胶在高低温循环下很容易脱胶，尤其是户外使用场景，夏天暴晒冬天低温，背胶寿命最多也就一年多，最后还是选了一体式卡接的结构，整个零件用PP或者ABS注塑成型，不需要额外的紧固件，单件成本能压到几分钱，适合大批量生产。外形尺寸方面，整个卡扣的总长度控制在28mm，卡接臂的有效卡合高度是6mm，基座的宽度是12mm，安装的时候只需要在弧形壳体上开一个13mm宽、7mm高的矩形安装孔，孔位的公差可以放宽到±0.2mm，对注塑件的孔位精度要求不高，很适合大尺寸塑胶壳体的生产工艺，毕竟大尺寸塑胶件注塑的时候很容易出现收缩变形，孔位公差放得宽能大幅降低生产不良率。安装边界这块要特别注意，安装孔周边3mm范围内不要做加强筋或者其他凸起结构，不然卡扣按压到位的时候会被顶住，导致卡合不到位；卡接臂的背面和安装面之间要留至少0.5mm的间隙，方便拆卸的时候用一字螺丝刀插进去撬开卡脚，不会因为没有操作空间导致拆卸时撬坏壳体。另外这个卡扣的基座边缘做了R0.5的圆角，一方面是注塑的时候能减少应力集中，避免注塑的时候出现缺胶、气泡的问题，另一方面安装的时候不会刮伤安装面的涂层或者其他相邻的塑胶零件。之前给客户做宠物塑胶屋的内部配件固定的时候，最早用的是平面卡扣，装上去之后卡扣基座是翘起来的，挂个小配件晃两下就掉，后来把贴合面改成和壳体内壁一致的弧面之后，卡紧力完全满足要求，

　　做1000次拆装测试都没有出现断裂或者松脱的问题，高低温循环测试之后卡接力的衰减也不到10%，完全能满足户外塑胶产品的使用要求。做这类曲面适配的卡扣，最核心的不是卡接结构本身，而是安装贴合面的曲率匹配，很多工程师建模的时候直接把平面卡扣往曲面上装配，不做贴合面的曲率修正，最后实物装配肯定出问题，我在建模的时候是先提取安装面的曲面，然后偏移出卡扣基座的厚度，再在这个基础上做卡接臂和倒扣结构，这样做出来的零件和安装面是完全贴合的，受力均匀，不会出现局部应力过大的问题。另外卡接臂的厚度也做了优化，1.5mm的壁厚对于PP材质来说刚好，既有足够的弹性，按压的时候不需要太大的力就能卡进去，又有足够的结构强度，卡紧之后不会因为长期受力发生蠕变松脱。如果是用ABS材质的话，壁厚可以调整到1.2mm，因为ABS的刚性比PP好，壁厚太厚的话按压力会太大，装配的时候工人按不动，影响装配效率。
