对开式组合法兰连接组件结构设计

　　这套法兰连接组件主要面向中低压流体输送管路的快装场景，常见于化工管线中段检修段、小型液压站外接油路、车间压缩空气分支管路等需要频繁拆装的连接位置，区别于传统整体式平焊法兰，该结构采用对开拼合的夹持式设计，无需在管路端部焊接法兰盘，可直接卡在预设定位环的管段上完成对接，大幅降低现场改造的动火作业需求，尤其适合老旧管线改造、临时管线铺设等不具备焊接条件的作业场景。从功能特性来看，组件拆分后包含左右对称的两个半法兰本体、内嵌式密封胶条限位槽、周向分布的螺栓锁紧位、以及管端轴向定位卡扣四个核心功能区域，拼合后内圈的定位卡扣可卡入管外壁预先加工的环形凹槽内，承担管路运行时产生的轴向拉脱力，避免压力波动时法兰与管段发生相对滑移；

　　密封槽采用梯形截面设计，装配后胶条受压变形量可控制在25%-30%区间，既能保证1.6MPa工作压力下的密封可靠性，又不会因压缩量过大导致胶条提前老化失效。设计过程中优先考虑了现场装配的操作便利性，两个半法兰的对接面采用止口定位结构，拼合时无需额外工装对齐即可保证螺栓孔同轴度，周向布置的螺栓孔采用跨中分布形式，避开上下两个拼合接缝位置，避免螺栓锁紧力直接作用在拼合缝上导致密封面受力不均；法兰外圈做了圆弧过渡处理，没有尖锐棱角，既可以减少安装过程中的磕碰划伤，也能降低管路外保温层铺设时的裁剪难度。安装边界方面，该法兰适配的管段外径公差范围控制在±0.2mm以内，管端定位凹槽的宽度需与法兰内圈卡扣厚度保持0.1mm的间隙配合，

　　装配完成后法兰整体轴向突出管段外壁的尺寸不超过45mm，径向最大轮廓尺寸比同压力等级的整体平焊法兰小12%左右，适合管线排布密集、安装空间局促的场景；需要注意的是，该结构不适合用于超过200℃的高温蒸汽管路，因为高温下密封胶条的弹性衰减会加快，且拼合面的热胀差容易导致密封失效，若用于输油管路，需根据输送介质的化学成分选配对应耐油材质的密封胶条。从结构受力角度分析，螺栓锁紧时的压紧力会通过法兰本体均匀传递到密封面和定位卡扣上，半法兰本体的截面厚度经过受力校核，在1.5倍额定工作压力下不会出现塑性变形，拼合缝位置的间隙在螺栓锁紧后可控制在0.05mm以内，不会出现密封胶条挤入间隙的问题；日常维护时只需对角松开螺栓即可拆分两个半法兰，

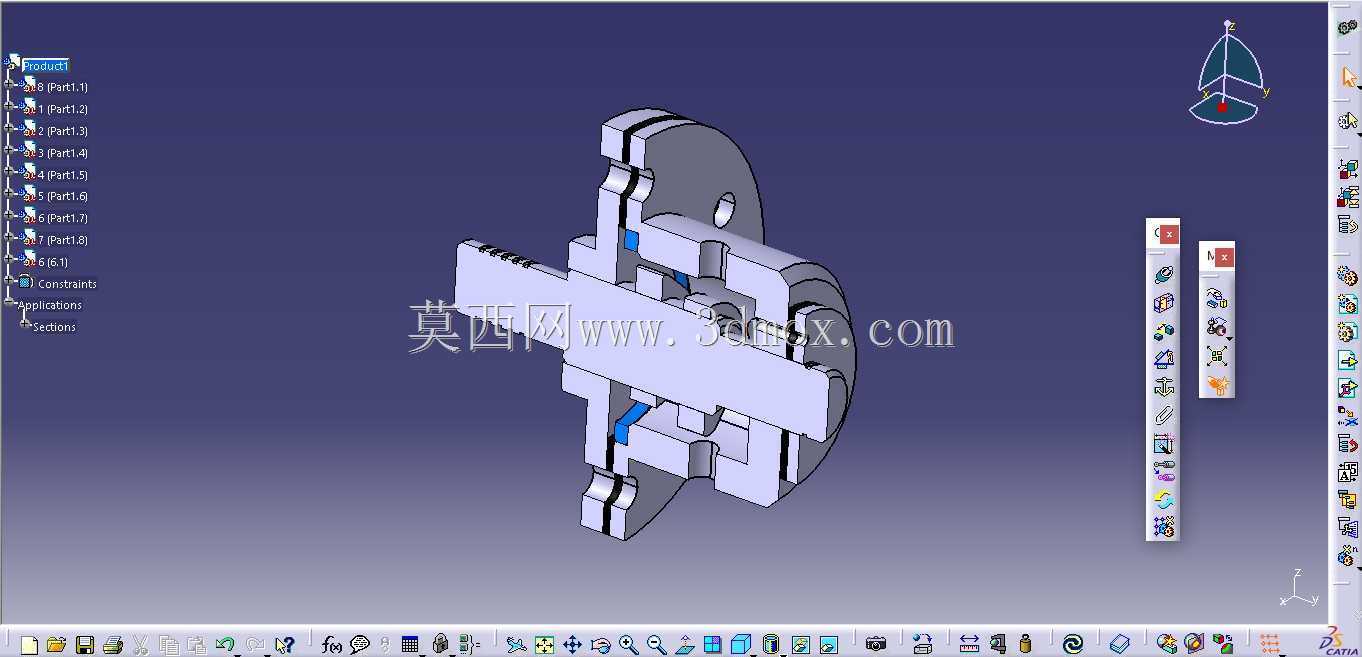

　　无需轴向移动两端管路，相比传统法兰检修时需要挪动整段管线的操作，能节省60%以上的拆装工时，尤其适合管线间距不足10cm的密集管排场景。建模过程中对所有配合面做了公差匹配，止口位置采用H7/h6的间隙配合，保证拼合时的顺畅度，螺栓孔与螺栓杆之间预留1mm的装配间隙，抵消管段安装时的少量同轴度误差，密封槽的尺寸按照常用O型圈的规格做了标准化设计，后期更换密封件时无需定制，直接采购标准件即可替换。
