柴油发动机节温器温控阀结构设计

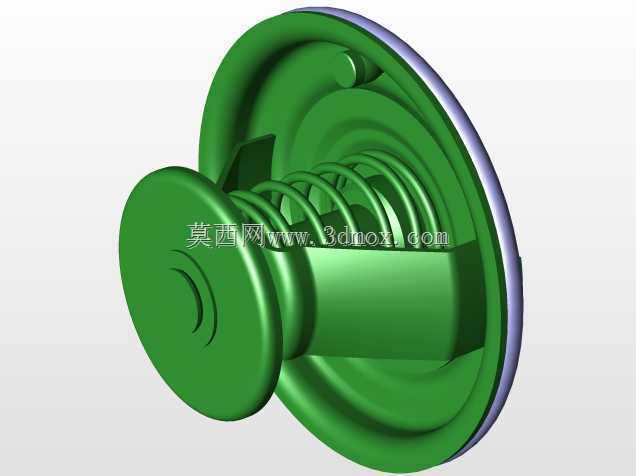

　　柴油发动机冷却回路的温控调节部件，直接决定整机暖机效率、高负荷工况下的散热稳定性，是冷却系统中不可缺失的核心功能件。这款温控阀采用蜡式感温驱动的核心结构，整体集成感温驱动体、弹簧复位组件、阀体密封基座三个核心模块，没有多余的外置连接件，整体装配后可直接嵌入发动机缸盖的冷却水道安装位，不需要额外设计转接固定结构。

　　从实际装车应用场景来看，该部件主要适配中小排量柴油动力单元，覆盖轻卡、非道路工程机械、农用柴油机组的冷却系统配套需求。冷机启动阶段，阀门处于常闭状态，阻断冷却液流向散热器的大循环通路，让冷却液仅在缸体、缸盖内部的小循环回路流动，快速将机体温度提升至最佳工作区间，减少低温工况下的缸套磨损、燃油雾化不良问题；当冷却液温度达到开启阈值后，感温体内的介质受热膨胀推动阀芯轴向位移，逐步压缩复位弹簧，打开大循环通路，让高温冷却液流经散热器完成热交换，当温度达到全开阈值后阀门完全开启，保障大流量冷却循环，避免发动机出现过热拉缸、功率衰减的故障。

　　设计过程中首先围绕安装边界做了适配优化，整体最大外径匹配主流柴油发动机缸盖水道的安装沉孔尺寸，轴向安装长度预留了密封胶圈的压缩余量，基座边缘的限位凸台可直接卡入缸盖的定位槽，装配时不需要额外调整对位角度，降低生产线的装配工时。阀芯的导流端面做了圆弧过渡处理，避免阀门开启过程中出现冷却液流道突变产生的紊流，降低冷却回路的流阻，减少水泵的工作负载。复位弹簧采用等节距圆柱螺旋结构设计，弹簧刚度经过反复校核，既可以保证感温体推力足够克服弹簧预紧力实现精准开启，也能在冷却液温度下降时提供足够的回位力，保证阀门完全关闭，不会出现冷机状态下内漏导致暖机速度慢的问题。

　　密封结构的设计上，阀体基座与缸盖配合的端面设计了环形密封槽，可适配标准规格的O型密封圈，装配后可耐受冷却系统的长期工作压力，不会出现冷却液渗漏问题。阀芯与阀座的配合面做了锥面贴合设计，相比平面密封的结构，对加工公差的容忍度更高，长期工作出现轻微磨损后依然可以保持可靠的密封性能，不会因为密封面磨损导致阀门关闭不严。感温驱动体的安装位置设置在阀芯的中心区域，可直接接触流经的冷却液，温度感知响应速度更快，不会出现因为感温滞后导致的温度调节波动，避免冷却系统频繁出现大小循环切换导致的发动机温度不稳定。

　　从结构建模的细节来看，所有圆角、倒角都按照实际机加工工艺要求做了处理，没有出现建模过程中常见的尖锐棱角、零厚度面问题，弹簧的螺距、旋向、丝径参数都完全符合实际弹簧生产的工艺标准，阀体的壁厚均匀，既满足结构强度要求，也不会因为壁厚过大导致零件重量超标、生产材料浪费。各个配合部位的公差带都按照机械设计标准做了预留，阀芯的滑动配合面粗糙度要求、密封面的平面度要求都在建模过程中做了对应结构体现，可直接用于后续的工程图输出、工艺编制以及样机试制。

　　实际选型匹配过程中，这款温控阀的流量特性经过流场仿真验证，全开状态下的流通能力可以满足对应排量柴油发动机高负荷工况下的冷却液流量需求，不会出现流通截面不足导致的散热能力不够问题。弹簧的疲劳寿命经过循环工况校核，可覆盖发动机全生命周期的温度循环次数，不会出现弹簧疲劳失效导致的阀门卡滞、无法正常开启或关闭的故障。整体结构没有易损的外置小零件，长期使用过程中不需要额外维护，出现故障后可整体直接更换，维修操作简便，不需要拆解发动机的其他附属部件。
