柴油发动机喷油器精密结构三维数模

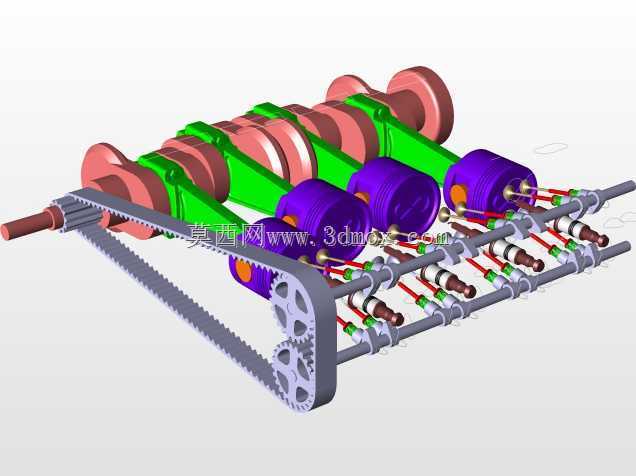

　　做内燃机燃油系统匹配这么多年，经手的喷油器结构数模没有一百也有八十，这次拆解建模的这款压燃式发动机喷油器，是商用车大排量柴油机上的主流配套结构，日常做整机布置、燃油系统匹配、维修拆装模拟都能直接用。先从实际装车场景说，这类喷油器主要适配排量7-13L的直列六缸柴油发动机，覆盖重卡、工程机械、大型农业装备的动力单元，安装位置在气缸盖的喷油器衬套孔内，上端通过高压油管连接共轨管，下端喷油嘴伸入燃烧室凹坑内，整个安装过程需要严格控制伸出气缸盖底面的高度，一般伸出量控制在2.5-3.5mm区间，伸出过长会导致喷油嘴热负荷过高出现烧蚀，伸出过短则会造成燃油喷雾撞壁，混合气形成质量下降，排温升高、碳烟排放超标。

　　从功能特性上看，这个结构的喷油器承担的是高压燃油雾化、精准配量的核心作用，上端的进油接头承接共轨管输送的1600-2000bar高压燃油，内部的针阀偶件配合间隙控制在2-3μm，靠燃油压力克服调压弹簧预紧力抬起针阀，将高压燃油通过喷孔雾化成粒径20-50μm的油滴，均匀喷入燃烧室和压缩空气充分混合。建模的时候特意还原了针阀升程限位结构，升程严格控制在0.2-0.3mm，既保证足够的燃油流通面积，又能避免针阀升程过大导致落座冲击力过大，缩短偶件使用寿命。中间的多道密封环槽是安装O型密封圈的位置，分别承担燃油密封、机油密封、燃气密封的作用，最下端的铜垫片是安装时的密封调整垫，通过更换不同厚度的垫片可以调整喷油器伸出高度，同时密封燃烧室的高压燃气，避免燃气窜入喷油器安装孔造成积碳卡滞。

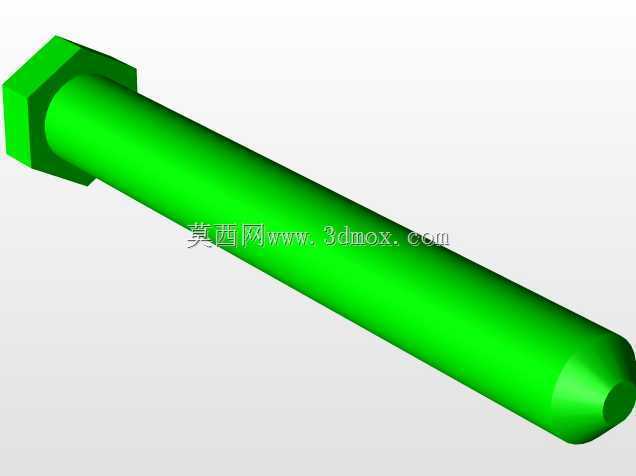

　　设计思路上，整个喷油器采用细长轴类阶梯结构，从上到下直径依次递减，最上端的回油接头直径14mm，用来承接回油管路，将针阀偶件间隙泄漏的燃油导回油箱；中间的定位轴段直径17mm，和气缸盖衬套孔采用H7/h6间隙配合，保证喷油器安装同轴度，避免喷孔角度偏移导致喷雾落点偏差；下端的喷油嘴直径9mm，伸入燃烧室部分采用耐热合金钢材质建模，表面做了氮化处理的结构示意，能够承受燃烧室最高1800K的燃气温度，以及最高2000bar的燃油压力。建模过程中特意还原了针阀和针阀体的配对研磨结构，两个零件是偶件配合，不能互换，所以在装配层级里把这两个零件设为单独的子装配体，方便后续做运动仿真的时候单独设置配合间隙，模拟针阀的往复运动过程。

　　安装边界这块，整个喷油器总长度控制在187mm，最大外径22mm，安装时需要通过压板固定在气缸盖上，压板的压紧力控制在35-40N·m，压紧力过小会导致密封不严燃气泄漏，压紧力过大会造成喷油器壳体变形，针阀运动卡滞。建模的时候特意留出了压板安装的卡槽位置，卡槽宽度8mm，距离上端面42mm，匹配市面上主流的柴油机喷油器压板结构，不需要额外修改就能直接适配大部分气缸盖数模的安装接口。另外喷油器的进油接头采用M14×1.5的外螺纹结构，回油接头采用M12×1.5的外螺纹，都是行业通用的管路接口标准，做液压管路布置的时候可以直接调用标准管接头模型装配，不需要重新匹配螺纹规格。

　　从结构细节上看，中间的调压弹簧预紧力可以通过上端的调整垫片进行调整，预紧力直接决定喷油开启压力，这款喷油器的开启压力设定在280bar，建模的时候把调整垫片做成了参数化结构，可以通过修改垫片厚度来调整弹簧预紧力，方便后续做不同开启压力的匹配仿真。下端的喷孔采用6孔对称布置，喷孔直径0.17mm，喷雾锥角145°，匹配ω型燃烧室的气流运动，能够保证燃油在整个燃烧室空间内均匀分布，避免局部过浓或者过稀的混合气区域，提升燃烧效率降低排放。另外喷油器尾部的接线端子是用来连接喷油器电磁阀的，不过这个模型是机械结构部分，电磁阀部分做了简化处理，保留了安装接口，后续如果需要做电控系统匹配，可以直接在预留接口上加装电磁阀模型。

　　日常做三维建模的时候，很多新手容易忽略喷油器的安装角度，这款喷油器在气缸盖上的安装角度是垂直于气缸盖底面，倾斜角度不超过0.5°，如果倾斜角度过大，会导致喷雾落点偏移，和燃烧室壁面碰撞，形成积碳。所以在数模里特意做了安装基准面，装配的时候只需要把基准面和气缸盖底面贴合，就能保证安装角度正确，不需要反复调整。另外喷油器的冷却依靠气缸盖内的冷却水腔，所以在建模的时候，喷油器和气缸盖衬套配合的轴段特意留出了0.5mm的间隙，保证冷却水能够在间隙内流动，带走喷油器的热量，避免喷油嘴温度过高。
