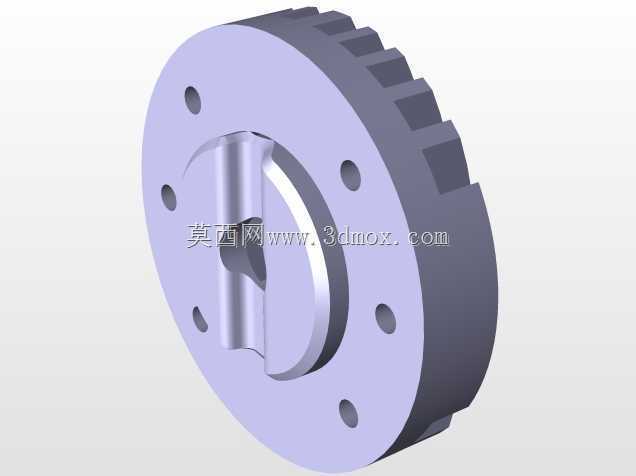

在动力传动系统的装配链路里,这类带齿形外缘的盘类零件承担着动力衔接与安装定位的核心作用,日常多见于小排量内燃机组、小型动力输出单元的端侧连接位,是动力端与负载端实现扭矩传递的关键衔接部件。从实际工况来看,该零件安装在发动机输出端的壳体端面,外缘的齿形结构并非用于常规齿轮啮合传动,而是配合转速传感器实现曲轴位置、输出转速的信号采集,齿形的等分精度直接决定了转速信号的采集准确度,若齿距偏差超过0.05mm,就会导致ECU采集的转速信号出现波动,进而影响点火提前角的控制精度,因此建模过程中齿形的等分角度公差需要严格控制在±0.02°范围内。盘体正面均匀分布的六个通孔为安装固定孔,孔位的分度圆直径与发动机端盖的预装螺柱位置完全匹配,
安装时孔与螺柱的配合间隙控制在0.1mm以内,既保证装配时的顺利导入,又能避免盘体安装后出现径向窜动。中心的异形孔为输出轴配合孔,孔型与发动机输出轴的轴端截面完全契合,采用无键连接的方式传递扭矩,这种设计相比传统平键连接,能在更小的轴径尺寸下传递更大的扭矩,同时避免键槽带来的应力集中问题,适合小型高转速发动机的紧凑布局需求。从设计思路来看,该零件的建模首先要确定安装基准面,也就是盘体与发动机端盖贴合的后侧端面,所有的形位公差都以该端面为基准:六个安装孔的轴线与基准面的垂直度公差不超过0.03mm,中心异形孔的轴线与基准面的垂直度公差控制在0.02mm以内,保证装配后盘体不会出现偏摆。外缘的齿形采用矩形直齿结构,
齿顶与齿根的过渡圆角设置为R0.5mm,避免热处理时出现应力集中导致的齿根开裂,齿的轴向宽度与传感器的感应端宽度匹配,保证信号采集的覆盖范围足够。盘体的厚度设计需要兼顾结构强度与安装空间,在安装孔位的对应位置做了局部加厚处理,避免螺栓锁紧时盘体出现变形,而在非受力区域做了减薄设计,在保证整体刚度满足要求的前提下,尽可能降低零件的自重,减少发动机端的转动惯量,提升动力响应速度。从安装边界来看,该零件的最大外缘由齿顶圆决定,装配时需要保证齿顶圆与传感器感应端的间隙在1-1.5mm之间,间隙过大会导致信号强度不足,间隙过小则容易在盘体高速转动时出现刮碰,因此建模时需要明确标注齿顶圆的直径公差,控制在h7级精度范围内。
中心异形孔与输出轴的配合采用过渡配合,装配时通过热装或者专用压装工具实现装配,避免敲击导致的孔型变形。六个安装孔的沉头深度需要与配套螺栓的头部高度匹配,保证螺栓锁紧后头部不会突出盘体前端面,避免与前端连接的负载部件出现干涉。在实际应用场景中,这类零件除了用于通用小型汽油机、柴油机的输出端,也可适配部分小型发电机组、园林机械动力头的端侧连接,不同应用场景下仅需要调整安装孔的分度圆直径、中心配合孔的截面形状即可实现通用化设计,建模时采用参数化的特征构建方式,将齿形参数、安装孔参数、中心孔参数设置为可变量,能够快速适配不同型号发动机的安装需求,大幅缩短同系列零件的设计周期。需要注意的是,盘体前端面的凸台结构是与前端负载连接件的定位止口配合的,止口的直径公差采用H7级精度,保证前端连接件安装后的同轴度,避免转动时出现偏心振动。整个零件的材质一般选用45号钢或者铸铝合金,选用铸铝合金时需要适当加大安装孔位的壁厚,保证螺栓锁紧力足够的情况下不会出现滑牙或者开裂,而选用45号钢时则需要做表面发黑处理,提升零件的防锈能力,适应发动机舱内的高温、多油污的工作环境。建模过程中需要对所有的锐边做倒钝处理,尤其是安装孔的孔口、齿形的棱边位置,避免装配时划伤操作人员,同时减少应力集中点,提升零件的疲劳强度。
