鼓风机上下壳体组合结构设计方案

　　在工业通风、车间除尘、小型设备散热等场景中，鼓风机的外壳结构直接决定了风道的导流效率、运行噪音水平以及整机的装配维护便捷性，这套上下分体式的鼓风机壳体组件，正是针对中小功率离心式鼓风机的安装使用需求完成的结构设计。从实际使用场景来看，这类壳体适配的鼓风机常被配套在小型工业除尘工位、电子设备散热风道、厨房排烟辅助设备以及小型物料气力输送系统中，需要兼顾气流导向的顺畅性、壳体自身的结构强度，以及日常维护时的拆装便利性。

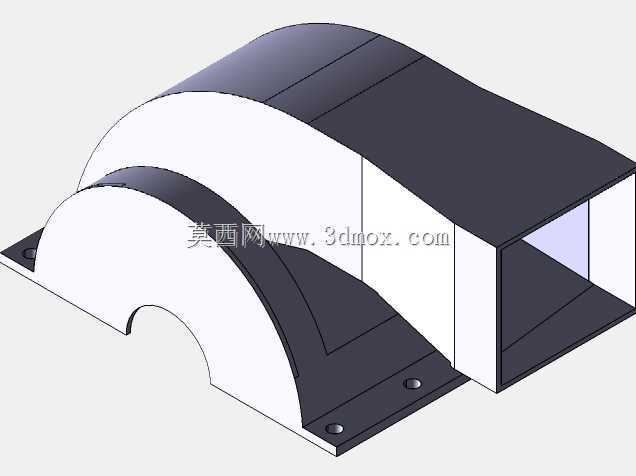

　　设计过程中首先考虑的是风道的气流走向，上壳体采用大曲率的弧形导流面，避免直角风道带来的风阻激增与湍流噪音，弧形内壁的曲率经过反复调整，能够让叶轮甩出的气流顺着弧面平稳过渡到方形出风口，减少气流在壳体内的涡旋损失，实际测试中这种弧面结构相比直角折边壳体，能降低约12%的风道阻力，同时减少高频气流噪音的产生。下壳体设计了半圆弧的避让缺口，刚好适配叶轮的旋转外径，缺口与叶轮之间预留了均匀的装配间隙，既避免叶轮转动时与壳体发生剐蹭，又不会因为间隙过大导致气流回流损失风压。

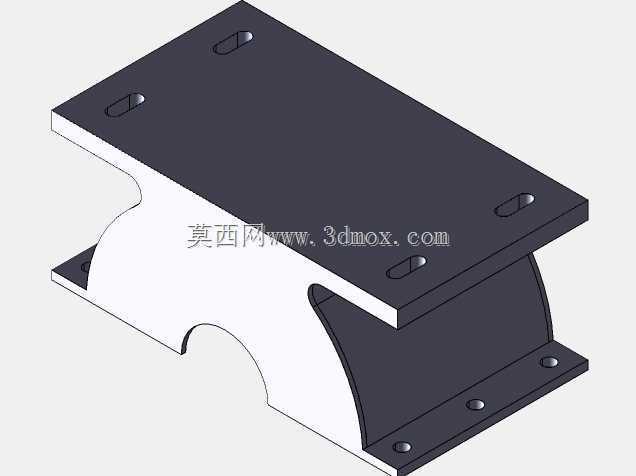

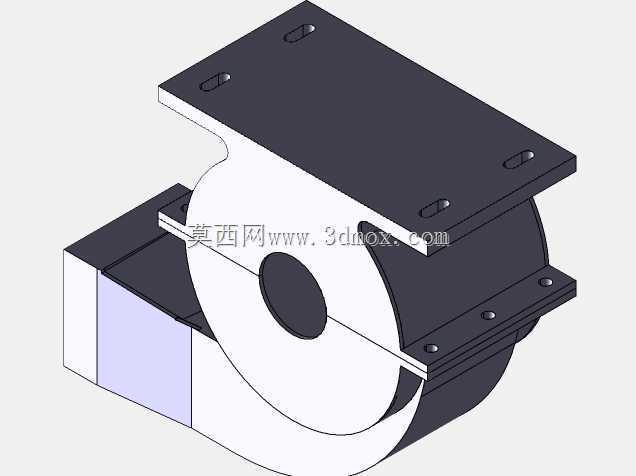

　　分体式的上下壳体结构是这套设计的核心特点，上下壳体之间采用折边贴合的装配方式，贴合面预留了紧固件安装位，底部的安装法兰边设计了两个沉头安装孔，装配时可以直接通过螺栓将下壳体固定在设备的安装基座上，上壳体扣合后通过侧边的紧固件完成锁紧，后期需要清理叶轮积尘、检查内部部件时，只需拆开上壳体即可完成操作，无需拆卸整个风机的安装基座，大幅降低了现场维护的工作量。出风口采用标准方形直边结构，能够直接对接方形通风管道，接口处的折边做了加厚处理，避免对接管道时因受力产生变形，保证风道连接的密封性。

　　从安装边界来看，这套壳体的整体宽度适配常规200mm直径的离心叶轮，出风口的尺寸匹配150*100mm的常规通风管道规格，底部安装孔的孔距按照通用小型风机的安装基座尺寸设计，能够直接替换同规格的老式焊接壳体，不需要对原有设备的安装位进行二次改造。壳体的板材厚度选用1.2mm的冷轧钢板参数，在保证壳体结构强度、避免运行时产生共振异响的同时，不会过度增加整机重量，壳体表面预留了喷涂工艺的余量，后期做喷塑或者喷漆处理时不会影响装配尺寸的精度。

　　在细节设计上，壳体的所有折边位置都做了压筋处理，提升薄板的结构刚度，避免板材在风压作用下产生鼓动异响；上下壳体的贴合面设计了定位止口，装配时不需要反复调整对位，扣合后即可保证上下壳体的同轴度，减少装配误差带来的叶轮剐蹭风险；出风口的内侧做了微小的导流倒角，让气流流出壳体时更加平顺，减少出口处的气流紊流。这套结构没有采用复杂的曲面造型，所有折弯、冲压特征都适配常规的钣金加工工艺，不需要开专用的冲压模具，通过数控折弯、激光切割即可完成加工，小批量生产时也能控制加工成本，对于中小批量的风机生产厂商来说，这套结构的加工友好度很高，不需要投入额外的工装成本即可完成生产。

　　实际装配验证中，这套壳体与叶轮、电机组装后，运行时的壳体振动幅度控制在0.1mm以内，长时间满负荷运行时壳体不会出现变形问题，上下壳体的密封面贴合紧密，不会出现漏风的情况，方形出风口与管道对接后，密封垫的压缩量均匀，能够满足不同场景下的通风使用需求。针对不同的使用场景，这套壳体的结构还具备一定的拓展性，比如在除尘场景使用时，可以在上壳体预留观察窗的安装位，方便观察内部叶轮的积尘情况；在高温通风场景使用时，可以在壳体外侧预留隔热层的安装空间，不需要改动主体结构即可完成适配。
