CATIA设计活塞组件结构三维数模

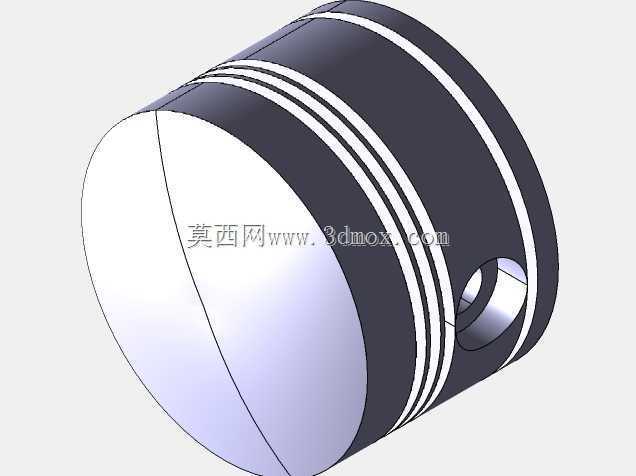

　　这套活塞组件的数模还原了往复式动力机构核心执行部件的完整结构，在各类内燃动力、容积式流体增压设备中，活塞是直接完成能量转换、介质压力传递的核心零件，其结构合理性直接决定整套设备的运行效率、密封寿命与动力输出稳定性。从结构设计逻辑来看，活塞头部的多道环槽结构是核心功能区，数模中清晰还原了三道平行环槽的尺寸边界，最靠近活塞顶面的环槽用于安装气环，负责阻隔燃烧室或压力腔的高压介质向曲轴侧泄漏，下方两道环槽分别适配气环与油环，油环的作用是刮除缸壁上多余的润滑油，避免润滑油进入压力腔造成介质污染，同时在缸壁形成均匀的油膜降低往复运动的摩擦阻力。环槽的宽度、深度以及相邻环槽的间距都经过匹配计算，

　　既保证活塞环安装后有足够的伸缩余量适配缸壁的微观形位公差，又避免环槽间距过小导致活塞头部结构强度不足，在高压交变载荷下出现环岸断裂的失效问题。活塞销孔的设计采用了偏置布局，数模中可以看到销孔轴线与活塞轴线存在微小的偏心量，这种设计是为了抵消活塞在往复运动换向时对缸壁的侧向敲击力，降低设备运行过程中的敲缸噪声，同时让活塞裙部的受力分布更均匀，减少裙部偏磨的概率。销孔内部做了适配活塞销的高精度配合面设计，安装时活塞销可穿过销孔连接活塞与连杆小头，将活塞承受的气体压力传递给连杆，进而带动曲轴完成旋转运动输出扭矩。活塞裙部的型线没有采用正圆形设计，而是在垂直于销孔轴线的方向做了微凸的椭圆型线，

　　这是因为活塞工作时会在热负荷与机械负荷作用下产生变形，裙部在销孔方向的热膨胀量更大，预变形的椭圆设计可以保证活塞在工作温度下裙部外圆趋近正圆，与缸壁保持均匀的配合间隙，避免出现冷态间隙过大敲缸、热态间隙过小拉缸的问题。从安装边界来看，活塞的外圆尺寸需要与对应缸径的缸套保持严格的配合公差，头部与裙部的直径差也做了区分，头部因为更靠近高温区，热膨胀量更大，所以头部直径略小于裙部直径，避免热态下头部胀死在缸套内。活塞顶面的型线根据应用场景的不同做了适配，这套数模的顶面采用平顶设计，结构简单加工方便，在中小功率的通用动力设备、稳压装置的压力执行机构中都有广泛应用，平顶活塞的受热面积更小，热负荷分布更均匀，

　　不容易出现局部热应力集中导致的顶面开裂问题。在实际装配过程中，活塞组件需要与连杆、活塞环、活塞销、卡簧配合完成组装，活塞环安装时需要错开各环的开口位置，避免开口对齐导致介质泄漏，活塞销两端需要安装卡簧限位，防止活塞销轴向窜动刮伤缸壁。这套数模完整还原了活塞的所有结构细节，包括环槽的倒角、销孔的卸荷槽、裙部的减重结构，在做机构运动仿真、干涉检查、装配工艺验证时，可以直接调用数模完成虚拟装配，验证活塞在上止点、下止点位置时与气门、缸盖、连杆的运动间隙，提前排查结构干涉问题，减少物理样机的试错成本。对于结构设计人员来说，参考这套数模的结构参数，可以快速调整活塞的尺寸参数适配不同缸径、不同压力等级的设备需求，比如调整环槽数量适配更高压力的工况，调整销孔直径适配更大的传递扭矩，调整裙部长度优化活塞的导向性能，降低往复运动过程中的摆幅，减少活塞环的磨损速度。在设备维护场景中，这套数模也可以作为备件测绘的参考基准，对照数模的结构尺寸检测磨损活塞的形位公差，判断活塞是否达到更换阈值，比如环槽的磨损量超过设计极限后，会导致活塞环侧隙过大，密封性能下降，出现压力不足、窜油等故障，此时就需要更换活塞组件。
