往复式汽车动力发动机内部结构展示

　　在整车动力系统的开发验证环节，这类剖开式的发动机三维结构模型，能帮结构工程师快速梳理核心运动部件的装配逻辑，不用反复拆解实体样机就能确认各腔体的布局合理性。日常做动力舱匹配的时候，最先要卡的就是安装边界，这个模型把缸体的外部轮廓、输出轴的伸出长度、进气接口的排布位置都做了等比例还原，不管是核对悬置安装点的坐标，还是调整周边管线的走向，都能直接在三维环境里做干涉检查，省去很多反复打样的成本。

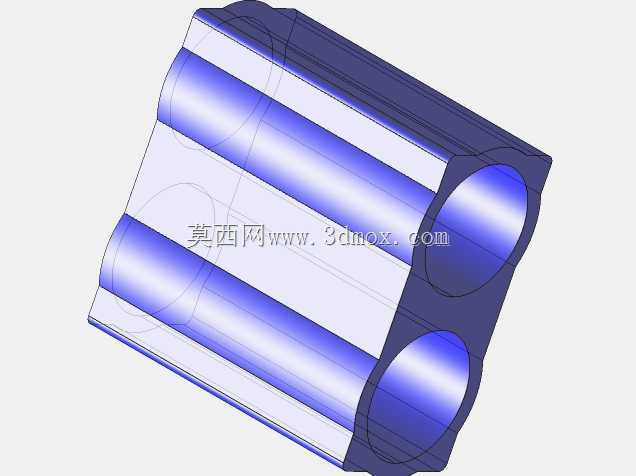

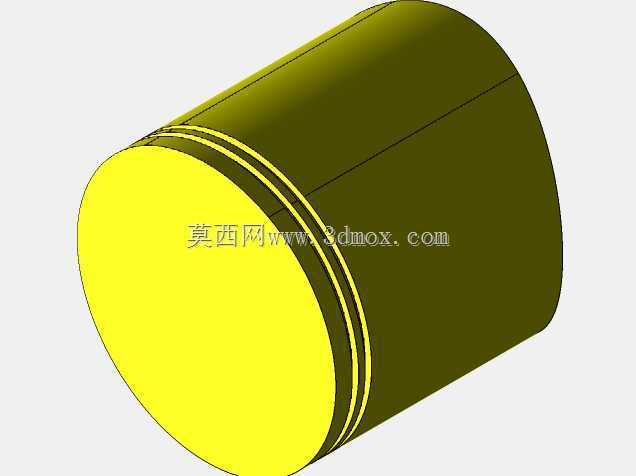

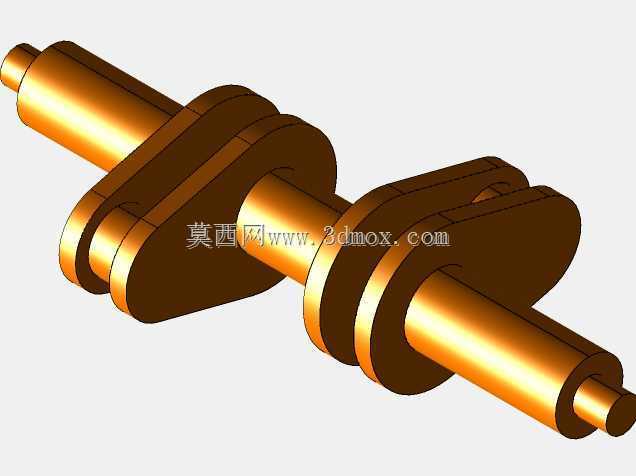

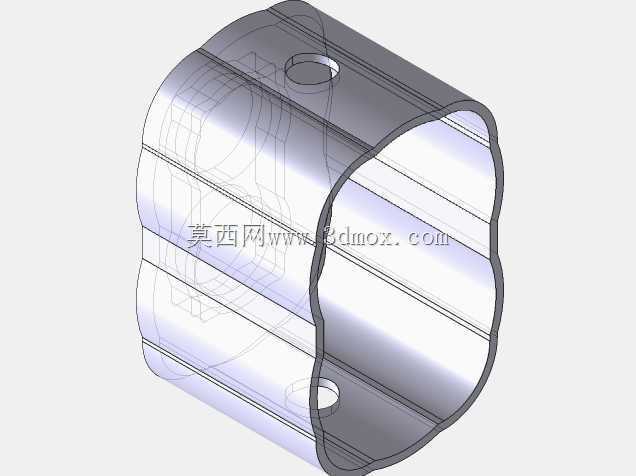

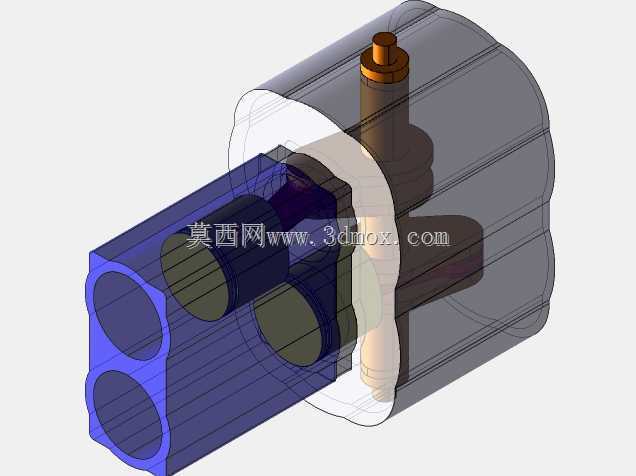

　　从实际功能来看，这套结构还原的是典型的往复式内燃机核心构型，缸体部分预留的两个腔道对应气缸安装位，活塞在缸内做往复直线运动的时候，通过连杆把力传递给中部的曲轴结构，最终把直线运动转化为旋转运动从端部的输出轴传出，匹配后续的变速器传动链路。做建模的时候特意把外壳做了半透明处理，就是为了能直观看到内部曲轴、连杆、活塞的相对运动关系，在做运动仿真的时候，可以直接给曲轴添加旋转驱动，验证活塞行程和曲轴转角的匹配度，检查有没有运动死点或者部件干涉的问题。

　　很多刚接触动力系统设计的工程师，容易忽略安装接口的细节，这个模型里输出轴的轴径、键槽位置都做了准确还原，缸体侧面的连接法兰厚度、安装孔位的间距也和通用量产机型保持一致，不管是做教学演示，还是做新机型的改型参考，都能直接提取相关尺寸做基准。实际装车场景里，发动机的布置角度会直接影响油底壳的机油液位、进气歧管的进气效率，用这个三维模型可以快速调整安装倾角，模拟不同布置角度下各部件的位置变化，提前规避因为布置不合理导致的润滑不足、进气阻力过大等问题。

　　在做零部件强度校核的时候，也可以直接基于这个模型的实体特征拆分网格，给活塞顶部添加燃烧爆发压力载荷，给曲轴轴颈添加旋转约束，就能快速算出核心受力部件的应力分布，给后续的结构优化提供数据支撑。不同于整机外观模型，这个结构模型把内部的运动配合间隙都做了预留，比如活塞和缸壁的配合间隙、连杆轴颈和轴瓦的间隙，都按照实际装配公差做了设置，在做虚拟装配的时候，可以直接验证装配工艺的可行性，确认部件从哪个方向装入不会发生卡滞，优化现场的装配工序。

　　很多职业院校的汽修专业、机械设计专业做教学演示的时候，这类半剖结构模型比实体教具更灵活，可以任意角度剖切、隐藏部件，单独展示某一个机构的工作原理，学生能更直观理解四冲程发动机的工作循环，明白进气、压缩、做功、排气四个行程里，各个部件是怎么配合动作的。在做售后维修培训的时候，也可以用这个模型模拟常见故障的位置，比如气门密封不严、轴瓦磨损的对应位置，提升培训的直观性。

　　从设计思路上来说，建模的时候优先保证核心运动机构的尺寸准确性，外部的非核心装饰件做了简化处理，既保证了模型的轻量化，不会因为特征过多导致软件运行卡顿，又能满足结构分析、运动仿真、装配验证的核心需求。缸体的加强筋位置、曲轴的平衡块构型都参考了量产机型的成熟设计，在做新机型开发的时候，可以直接在这个基础结构上调整缸径、行程参数，快速衍生出不同排量的机型方案，缩短前期的概念设计周期。
