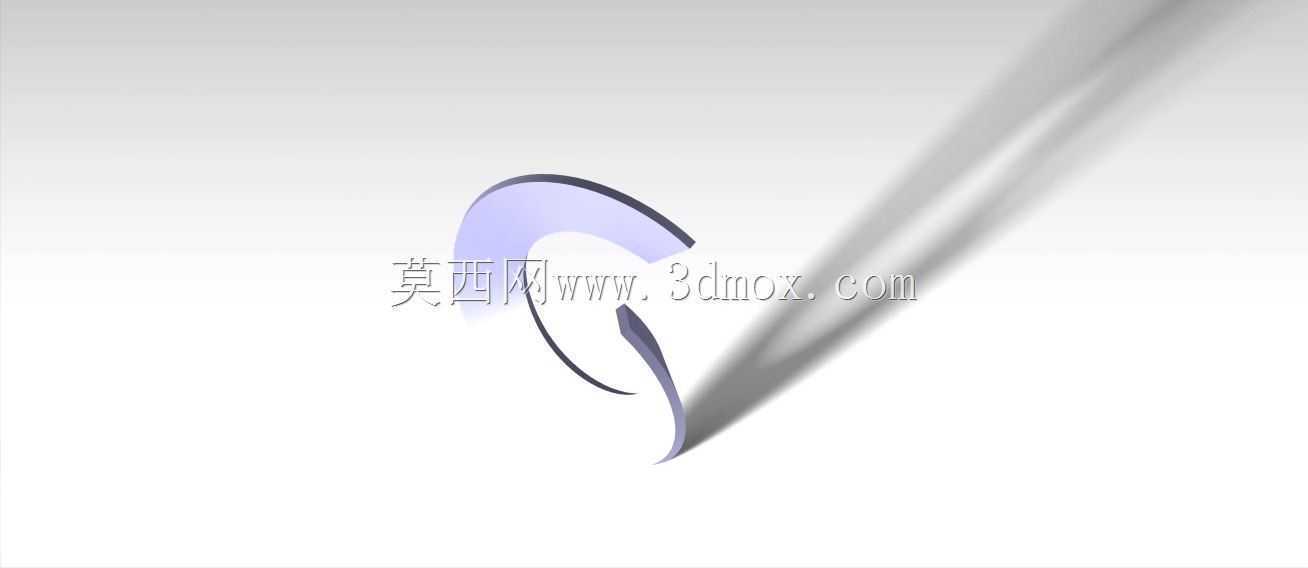

涡流螺旋曲面结构三维设计

　　不会因为曲率突变出现涡旋破碎、流场紊乱的问题。从结构的安装边界来看，整个螺旋曲面的外轮廓做了精准的限位设计，曲面外缘与配套安装腔体的内壁间隙控制在极小的公差范围内，既不会因为间隙过大导致介质从边缘旁通流失，削弱涡流形成的效果，也不会因为间隙过小导致安装过程中出现卡滞，或是运行过程中因为热胀冷缩出现曲面与腔壁的刮擦。曲面的厚度设计也充分考虑了不同工况下的受力需求，在介质冲击力较大的流入端，曲面局部做了加厚处理，提升结构的抗冲击强度，避免长期受介质冲蚀出现结构变形，而在曲面的中后段，因为介质流动已经趋于稳定，冲击力有所降低，在保证结构刚性的前提下适当调整了厚度，尽可能降低整个结构的自重，减少配套转动部件的负载。在实际的设备适配场景中，在流体输送、气流导向以及部分需要利用涡流效应实现介质分离、能量传递的工业场景中，这类螺旋曲面结构的应用十分广泛，很多工程人员在做相关设备的结构设计时，往往容易忽略曲面曲率与介质流向的匹配关系，导致实际运行中出现流阻过大、涡流紊乱、能量损耗超标的问题。这个螺旋曲面结构的设计，从一开始就锚定了实际工况下的介质流动特性，没有采用常规的等螺距螺旋面设计思路，而是根据涡流场的速度梯度变化，对不同区段的曲面曲率做了连续渐变处理，靠近介质流入端的曲面曲率更大，能够快速引导来流形成稳定的初始涡旋，避免来流直接冲击曲面造成的紊流与能量损失，随着螺旋路径向出口端延伸，曲面曲率逐步平缓过渡，让涡旋在流动过程中保持稳定的旋转角速度，

　　这类螺旋曲面结构既可以作为涡流发生器的核心导流部件，安装在管道内部实现流体的旋流输送，降低长距离管道输送过程中的介质沉积概率，也可以作为气固分离设备的内部导向结构，利用螺旋引导形成的离心力，将混合在气流中的固体颗粒甩向腔壁实现分离，还可以用在部分换热设备内部，通过螺旋曲面引导介质形成旋转流动，破坏介质在换热壁面形成的边界层，提升整体的换热效率。做这类曲面的三维建模时，最容易出现的问题是曲面的连续性不足，很多设计人员习惯用多段曲面拼接的方式构建螺旋结构，导致拼接位置出现曲率突变，实际加工出来的曲面在拼接处会有明显的棱边，介质流经这些位置时就会产生局部紊流，不仅会增加流阻，长期运行还会在棱边位置出现严重的冲蚀磨损，缩短部件的使用寿命。

　　这个结构的建模全程采用连续曲面构建逻辑，从螺旋引导线的绘制开始就保证曲率的连续过渡，曲面生成后对所有的衔接位置做了曲率连续性校验，确保整个曲面光滑无突变，不管是采用五轴加工中心直接铣削成型，还是采用模具注塑、铸造成型，都能保证曲面的成型精度，不会出现局部的结构缺陷。另外在结构的安装定位设计上，曲面的两端都预留了标准的安装配合面，配合面上设计了定位止口，安装时只需要将止口与配套腔体的定位槽对齐，就能保证整个螺旋曲面的同轴度，不会出现安装偏心导致的流场偏斜问题，不需要在安装过程中反复调整位置，能够有效提升现场的装配效率。针对不同的应用场景，这个曲面结构的螺旋升角也预留了参数化调整的空间，设计人员可以根据实际的介质流速、处理量需求，

　　在不改变整体安装边界尺寸的前提下，调整螺旋的升角参数，快速适配不同的工况需求，不需要重新构建整个曲面模型，能够大幅缩短相关设备的设计迭代周期。很多刚接触这类结构设计的工程师，往往会盲目追求螺旋的圈数，认为圈数越多涡流效果越好，实际上过多的螺旋圈数会大幅增加介质的流动阻力，导致设备的运行能耗上升，这个结构的螺旋圈数是结合流场仿真结果反复优化确定的，在保证能够形成稳定有效涡流的前提下，尽可能缩短螺旋段的轴向长度，既控制了整个结构的尺寸，也降低了介质流经时的阻力损失。从结构的刚性表现来看，曲面的背部还设计了隐性的加强筋结构，加强筋的走向完全贴合曲面的应力分布路径，不会突出到流道内部影响介质的流动，同时能够大幅提升曲面的结构刚性，即使在较高的介质流速冲击下，曲面也不会出现明显的振动变形，避免因为结构振动导致的流场波动，以及长期振动引发的结构疲劳损坏。
