带加强筋结构的传动齿轮箱防护壳体

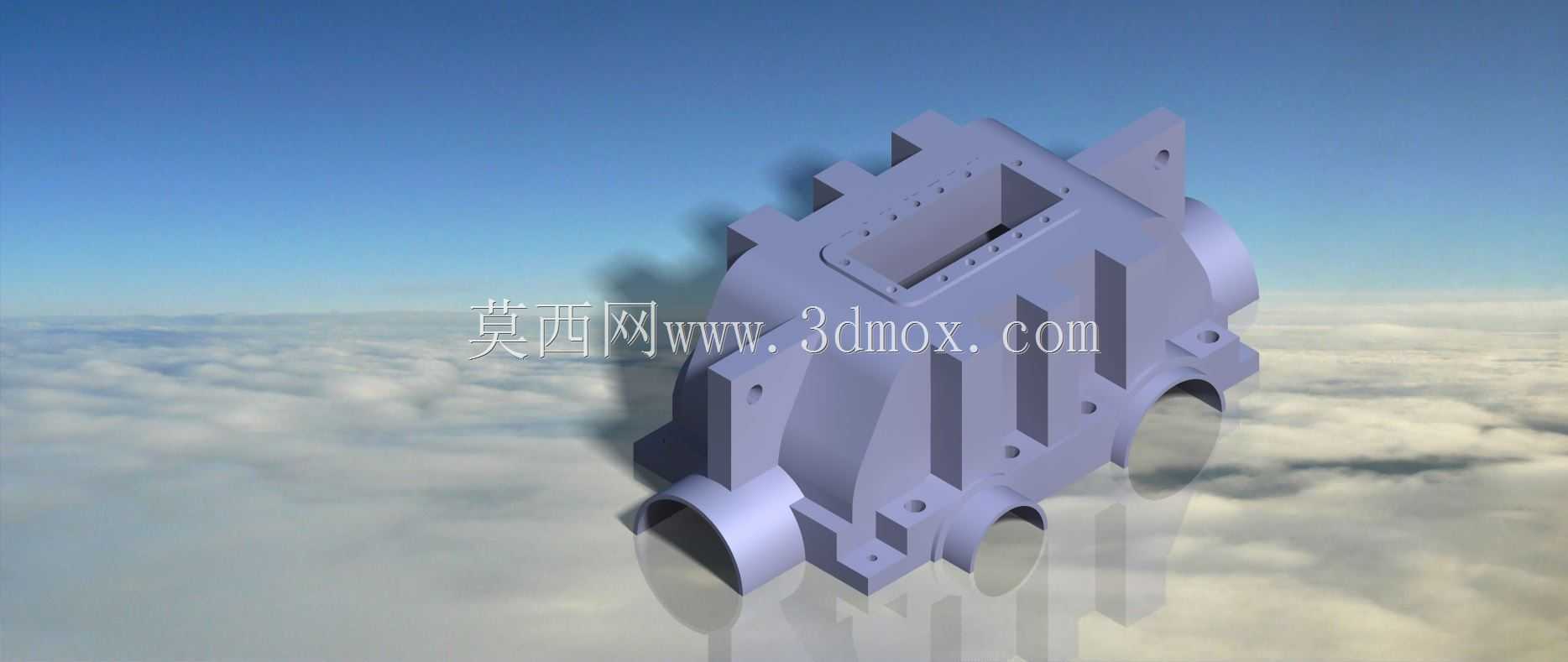

　　在传动系统的布局设计中，齿轮箱外壳的作用远不止容纳内部齿轮副那么简单，它同时承担着轴系定位、载荷承载、润滑密封、外部防护等多重核心功能，是动力传递单元中不可替代的基础结构件。这类壳体常见于工业传动设备、小型动力传输机组、稳压配套传动机构等场景中，需要在有限的安装空间内，同时满足轴系支撑刚度、腔体密封性能、散热效率、装配便利性等多维度的工程要求。从结构设计的逻辑来看，这个壳体在建模阶段优先确定了三个轴孔的同轴度与相对位置基准，因为这直接决定了内部齿轮啮合的侧隙、接触斑点等核心装配参数，一旦孔位基准出现偏差，后续装配时很容易出现齿轮偏载、运转异响、轴承早期磨损等问题。壳体外侧的竖向加强筋并不是随意布置的装饰结构，

　　每一条筋的位置都对应着内部轴承座的承载方向，当齿轮传递扭矩产生径向载荷时，加强筋可以将轴承座受到的集中力分散到整个壳体壁面，避免局部应力集中导致的壳体变形，同时还能在不额外增加壳体整体壁厚的前提下，大幅提升结构的抗振性能，减少动力传递过程中的结构共振。壳体顶部的开口是为了方便内部齿轮组件、轴承、密封件的装入与后期维护，开口周边的螺栓孔分布经过了密封面压合的受力计算，相邻螺栓的间距控制在合理范围内，保证装配后密封垫片的压应力均匀，不会出现局部压合不实导致的润滑油渗漏问题。侧面伸出的带孔安装耳是整个齿轮箱与外部机架连接的承载部位，耳板的厚度、孔位的相对位置都需要匹配配套机架的安装接口，安装孔与轴孔的位置公差需要严格控制，

　　避免装配后出现轴系与外接动力单元对中偏差过大的问题，否则会在运转过程中产生额外的径向载荷，缩短轴承和轴封的使用寿命。在建模过程中采用布尔运算的方式构建整体结构，能够更好地保证壳体各个腔体、孔位、加强筋之间的几何连续性，避免拼接建模带来的曲面缝隙、壁厚不均等问题，尤其是壳体内部的型腔轮廓，需要完全匹配齿轮转动的包络轨迹，在预留足够运转间隙的前提下，尽可能缩小腔体的冗余空间，既可以减少润滑油的加注量，也能提升壳体整体的结构紧凑性。从安装边界来看，这个壳体的三个轴伸端分别对应输入轴、中间轴和输出轴的伸出位置，每个轴孔的端面都预留了密封件的安装槽位，槽位的尺寸精度和表面粗糙度要求较高，需要保证油封安装后能够紧密贴合轴面，

　　同时不会因为过盈量过大导致油封过早磨损。壳体的壁厚设计遵循了均匀过渡的原则，在轴承座、安装耳、加强筋交汇的位置做了圆角过渡处理，避免铸造或者加工过程中出现应力集中导致的开裂问题，同时壁厚的均匀性也能减少铸件冷却过程中的变形量，提升毛坯件的尺寸合格率。在实际应用场景中，这类齿轮箱外壳往往需要长期承受交变载荷的冲击，因此在结构设计时除了考虑静态刚度，还需要兼顾动态载荷下的疲劳强度，加强筋的走向尽量与载荷传递路径保持一致，让力流能够顺畅地从轴承座传递到安装耳再分散到外部机架上，减少结构内部的应力循环幅值。另外，壳体的外轮廓没有多余的突出结构，既可以减少设备整体的占用空间，也能避免安装过程中与周边其他部件产生干涉，在布局紧凑的机组内部，这种紧凑化的壳体设计能够给其他配套部件留出更多的布置空间，提升整个设备的空间利用率。
