内燃机用分体式连杆盖三维结构设计

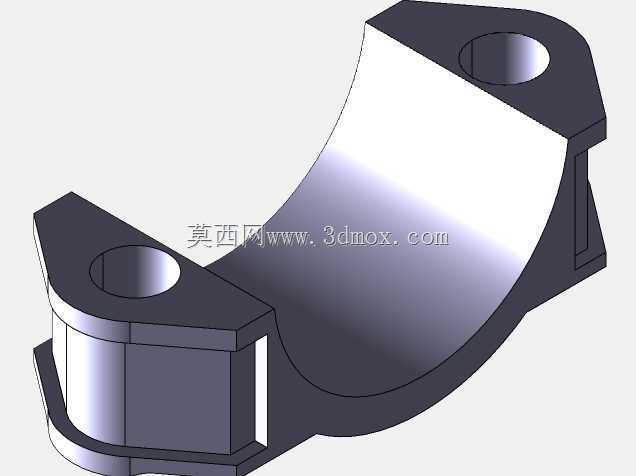

　　在往复式内燃机的动力传递链路中，连杆组件是衔接活塞组与曲轴的核心受力构件，本次呈现的是连杆总成中与杆身配合的下半轴瓦盖部分，也就是常说的连杆盖结构。从实际装机场景来看，该部件主要应用在小排量乘用车汽油机、小型通用汽油机以及农用单缸柴油机的曲柄连杆机构中，工作时需要承受活塞往复运动带来的交变爆发压力、惯性力以及曲轴转动时的周期性剪切载荷，其结构可靠性直接决定了内燃机的大修周期与运行稳定性。

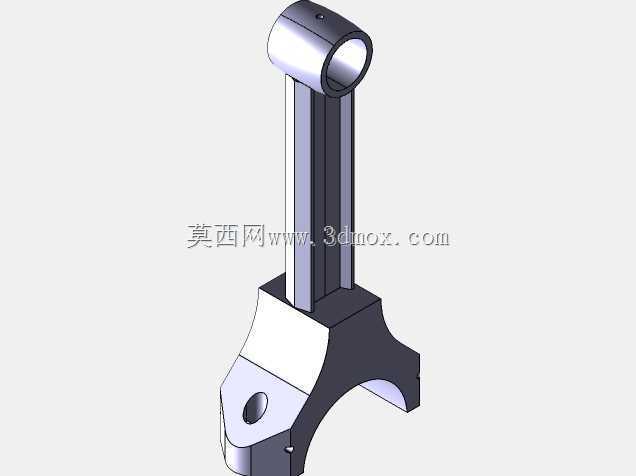

　　从功能特性上看，该部件的核心作用是与连杆杆身的大头端配合，通过两个螺栓紧固形成完整的曲轴销孔，包裹住曲轴的连杆轴颈，为轴瓦提供稳定的安装定位基准，同时将活塞传递来的推力完整传递给曲轴，实现直线往复运动到旋转运动的转换。和整体式连杆大头结构不同，这种分体式设计能够允许更大的曲轴曲柄半径设计，同时方便轴瓦的拆装更换，在售后维修场景中不需要完全拆解活塞连杆组就能完成轴瓦的检修作业，大幅降低了小修维护的工时成本。

　　从设计思路层面拆解，该结构采用了对称式的瓦座弧形面设计，弧形面的曲率完全匹配对应型号曲轴连杆轴颈的外径加上两层轴瓦的厚度，加工时需要保证弧形面的圆柱度公差控制在0.01mm以内，避免轴瓦安装后出现偏磨导致的烧瓦故障。两端的螺栓过孔采用了沉孔与直孔结合的结构，沉孔深度需要匹配连杆螺栓的头部高度，保证螺栓紧固后头部不会突出盖体平面，避免与曲轴平衡块发生运动干涉；两个螺栓孔的中心距公差需要严格控制在±0.008mm范围内，与杆身端的螺栓孔位置度完全匹配，防止紧固时出现附加应力导致盖体变形。两端的凸台结构做了加厚处理，对应螺栓孔的位置设置了加强筋，用来抵消螺栓预紧时产生的局部压应力，同时在交变载荷作用下避免螺栓孔位置出现应力集中导致的疲劳裂纹。盖体的外侧弧形面做了轻量化的等壁厚设计，在保证结构强度的前提下尽可能降低往复运动的惯性质量，减少曲轴运转时的不平衡量，降低发动机的振动水平。

　　从安装边界与尺寸配合来看，该部件的轴向宽度需要与连杆杆身大头端的宽度完全一致，安装后侧面与曲轴曲柄臂之间需要保留0.1-0.2mm的轴向间隙，避免热膨胀后出现卡滞；两个螺栓孔的轴线需要与瓦座弧形面的轴线保持垂直，垂直度公差不超过0.02mm/100mm，保证螺栓紧固时受力均匀。瓦座的内表面粗糙度要求达到Ra1.6，与轴瓦的背面实现良好的贴合，贴合面积不低于85%，保证工作时的热量能够快速通过连杆盖传递出去，避免轴瓦温度过高出现合金层剥落。安装时需要按照规定的扭矩分两次拧紧连杆螺栓，第一次拧紧到额定扭矩的50%，第二次转动曲轴确认无卡滞后再拧紧到额定扭矩，同时需要在螺栓螺纹处涂抹规定的润滑油，避免出现假扭矩导致的紧固失效。在建模过程中需要重点校验螺栓孔与瓦座面的位置度、盖体与曲轴平衡块的运动间隙、螺栓紧固后的应力分布情况，通过有限元分析模拟最大爆发压力下的结构变形量，保证变形量控制在0.05mm以内，不会出现轴瓦抱轴的故障。
