盘式偏心传动曲柄结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:782278
  • 盘式偏心传动曲柄结构设计

  在各类需要将旋转运动转换为往复摆动、或是把连续回转输入转化为特定轨迹从动件动作的机械结构中,盘式曲柄是应用频次极高的基础传动构件,和传统的偏心轴、曲拐类结构相比,盘式结构的曲柄在安装空间受限、需要大偏心距同时保证构件刚性的场景下,优势十分明显。这类构件常出现在小型压力执行机构、送料间歇传动单元、纺织机械的挑线机构、以及部分低压稳压设备的调压驱动结构中,承担着动力输入与运动轨迹约束的核心作用。

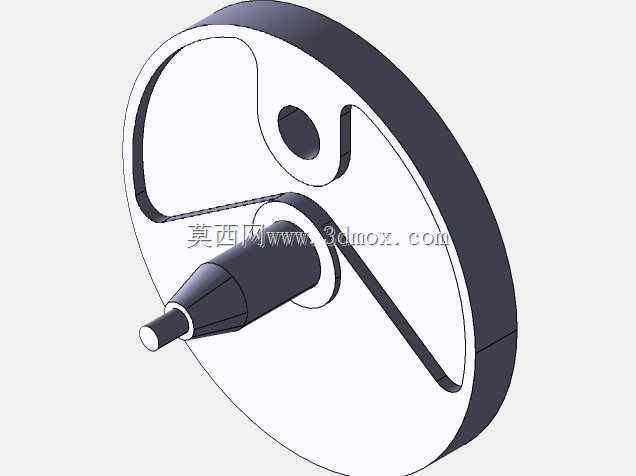

  从结构功能来看,该盘式曲柄的主体为圆盘形基体,基体上开设的偏心销孔用于安装驱动销,和连杆构件形成转动副,盘体边缘的曲线型槽道属于共轭凸轮轮廓的集成设计,也就是说这一构件并非单纯的曲柄,同时整合了凸轮的轨迹约束功能,能够在单一周次回转过程中,同时完成两个方向的动作输出:一是通过偏心销带动连杆完成既定行程的往复动作,二是通过盘体上的曲线槽与从动滚子配合,完成预设时序的锁止、让位或是辅助进给动作,这种集成化设计能够大幅减少传动链上的零件数量,降低装配累积误差,同时缩小整套机构的整体占用空间。

  设计这类盘式曲柄时,首先需要明确从动件的行程需求,以此计算偏心销相对于盘体回转中心的偏心距,偏心距的大小直接决定从动件的往复行程,同时需要校核偏心销位置的结构强度,因为该位置是整个曲柄受力最集中的区域,工作过程中需要持续传递扭矩、承受连杆带来的交变拉压载荷,因此销孔周边需要保留足够的壁厚,避免长期交变载荷下出现应力开裂。盘体上的曲线槽轮廓需要根据从动件的运动时序逐点计算,保证槽道与滚子的接触压力始终处于材料许用应力范围内,同时槽道的宽度公差需要和配套滚子的直径公差匹配,间隙过大会导致传动过程中出现冲击、噪音,加速配合面磨损,间隙过小则会出现卡滞,导致机构运转阻力过大,甚至出现驱动电机过载的情况。

  从安装边界来看,盘式曲柄的中心轴孔为基准安装位,需要和设备的动力输出轴采用过渡配合,保证回转过程中不会出现偏心晃动,轴孔处通常会设计键槽或是顶丝孔,用于周向固定,避免扭矩传递过程中出现相对转动。盘体的外圆直径决定了机构的径向安装空间,设计时需要保证盘体回转过程中,外边缘不会和周边的机架、其他传动构件发生运动干涉,尤其是带曲线槽的一侧,需要预留出从动滚子摆臂的运动空间,同时偏心销伸出盘体的长度需要和配套连杆的厚度匹配,保证连杆安装后不会出现轴向窜动,同时销的端部需要设计限位结构,避免连杆工作过程中从销上脱出。

  实际应用中,这类集成槽道的盘式曲柄相比分体式的曲柄加凸轮结构,装配难度更低,因为两个功能型面集成在同一个零件上,一次装夹即可完成所有关键型面的加工,能够有效保证偏心销位置和曲线槽轮廓的相对位置精度,避免分体装配带来的位置度误差,这对于需要精准时序配合的机构来说尤为重要。比如在交流稳压器的调压驱动结构中,这类曲柄带动碳刷架做往复移动的同时,通过槽道控制触点的通断时序,能够保证调压过程中不会出现瞬时断电的情况,提升调压过程的稳定性。在小型冲压设备的送料机构中,这类曲柄在带动送料爪完成送进动作的同时,通过槽道在冲压行程中锁止送料位置,避免送料偏移导致的冲压废品。

  选材方面,这类盘式曲柄通常采用中碳钢经调质处理后加工,关键配合面比如轴孔、偏心销孔、曲线槽的工作面需要做表面淬火处理,提升表面硬度和耐磨性,延长构件的使用寿命,对于载荷较小的轻载场合,也可以采用高强度铝合金加工,降低构件自身重量,减少回转过程中的惯性力,提升机构的响应速度。加工过程中,需要以中心轴孔为定位基准,一次装夹完成外圆、偏心销孔、曲线槽的精加工,保证各型面之间的位置度公差符合设计要求,装配前需要对所有锐边做倒钝处理,避免装配过程中划伤操作人员,同时去除槽道内的加工毛刺,保证滚子在槽道内运动顺畅无卡滞。
