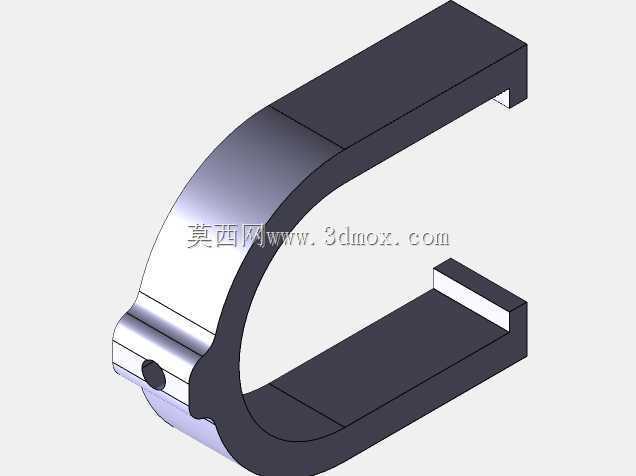

带杆圆柱定位工装组件结构设计

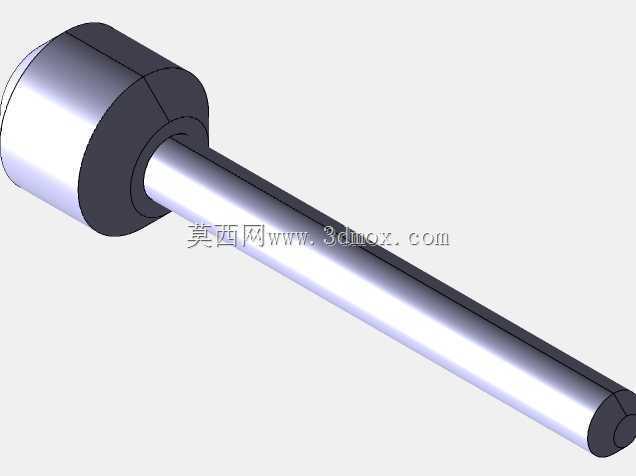

　　在机械加工、部件装配的现场场景里，这类带长杆的圆柱类定位工装是工位上的高频使用部件，多数时候承担工件定位、工序间传递基准的作用，常见于轴类零件装夹、V型块配套定位、流水线工位工件预定位等环节。从结构上看，该组件由头部大直径圆柱段与长直光杆段同轴装配而成，头部圆柱段作为定位基准面，外圆面经过同轴度公差约束，与配套工装的定位孔配合时可保证径向定位精度，避免工件装夹时出现径向窜动；长直光杆段一方面作为导向结构，在工件装卸过程中引导工件沿轴向滑入定位位置，减少装卡时的对位时间，另一方面也可作为轴向定位的延伸基准，适配不同轴向长度的工件装夹需求。设计这类组件时，首先要明确配套工位的定位公差要求，头部圆柱的直径公差通常取IT6至IT7级，

　　与定位孔的配合选用间隙配合或过渡配合，根据装拆频率调整配合松紧度——如果是高频换型的工位，配合间隙可适当放大，减少装拆卡顿；如果是高精度加工工位，配合间隙控制在0.01mm至0.02mm区间，保证定位重复精度。长杆段的直径要兼顾刚性与导向需求，杆部长度需要超出待装夹工件的轴向安装深度至少15mm，保证工件在套入杆部时不会出现偏斜卡滞，同时杆部的直线度公差要控制在0.02mm/100mm以内，避免长杆弯曲导致工件定位偏移。头部圆柱与长杆的连接采用同轴过盈压装或者一体加工的形式，若采用分体装配，连接面要设置定位止口，保证两段的同轴度误差不超过0.01mm，避免装配后出现头部与杆部不同轴，导致定位基准偏移。实际应用中，

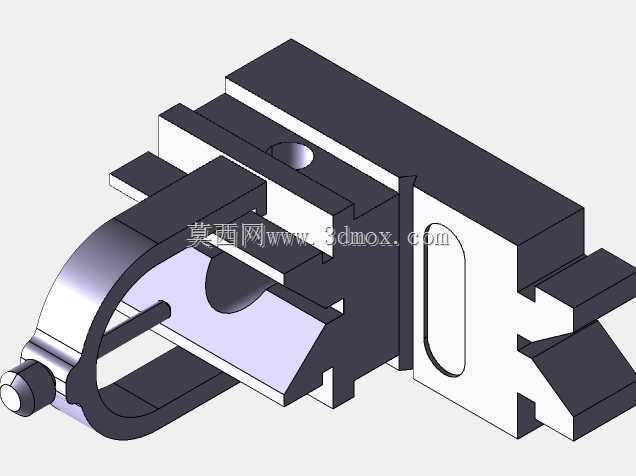

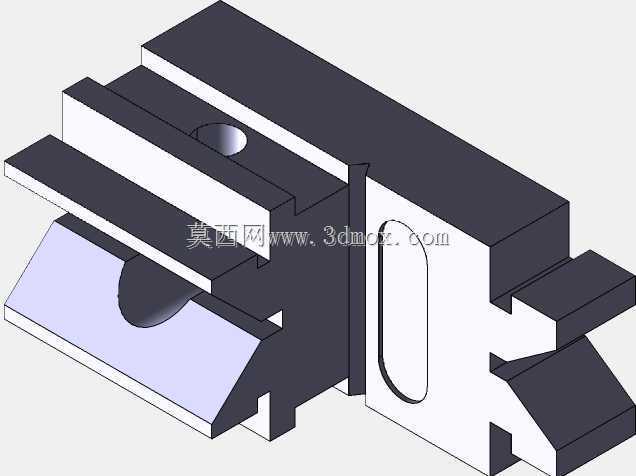

　　这类组件常和V型块配套使用，V型块支撑工件的外圆面，该定位组件穿入工件的中心孔或者配套工艺孔，限制工件的轴向窜动与周向转动，在轴类零件的铣削、钻孔、检测工序中，这种组合定位方式可以快速完成工件装夹，不需要复杂的找正流程，大幅提升工序效率。安装边界方面，头部圆柱的外圆要和安装基座的定位孔深度匹配，头部端面要高出安装基座平面2mm至3mm，保证定位面完全贴合工件的基准面，不会出现基座干涉工件定位的情况；长杆的悬空长度如果超过200mm，需要在杆的末端增加辅助支撑套，避免长杆在工件装夹或者加工受力时出现弯曲变形，影响定位精度。杆部的表面粗糙度要控制在Ra1.6以下，减少工件套入时的摩擦阻力，同时也能降低长期使用后的磨损量，

　　延长工装的使用寿命；头部定位面的表面粗糙度要达到Ra0.8，保证与工件基准面的贴合度，避免因为接触面粗糙导致定位间隙过大。在装配验证环节，需要将组件装入安装基座后，打表检测头部圆柱的径向圆跳动，以及长杆段的同轴度误差，确保误差在设计公差范围内，同时做多次装拆测试，验证配合面的顺滑度，没有卡滞、松旷的问题。这类工装的结构虽然简单，但直接影响工序的加工精度与装夹效率，设计时不能只关注外形尺寸，还要结合现场的操作习惯、工件的装夹路径、长期使用的磨损余量做细节调整，比如在杆部的末端做15度的导入倒角，方便工件快速套入，在头部圆柱的端面做小尺寸的倒角，避免锐边划伤工件基准面，这些细节往往决定了工装在现场的实际使用体验。
