电源变压器用L型滑轮支撑安装构件

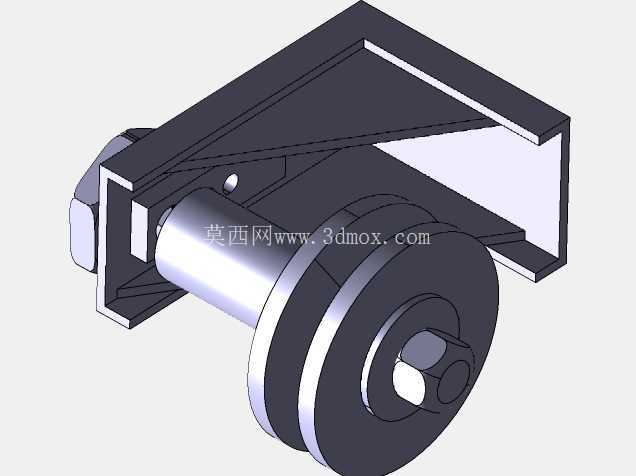

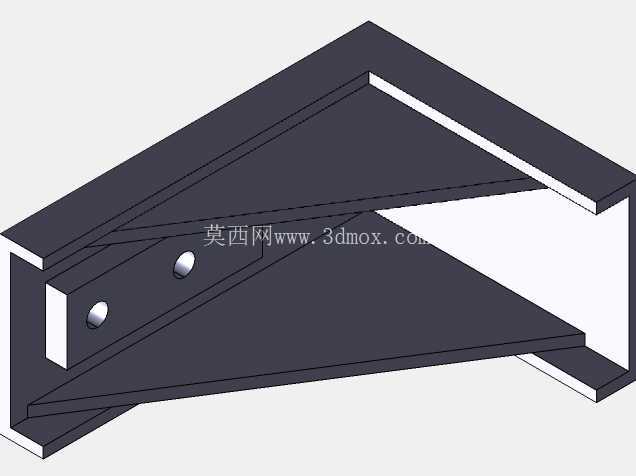

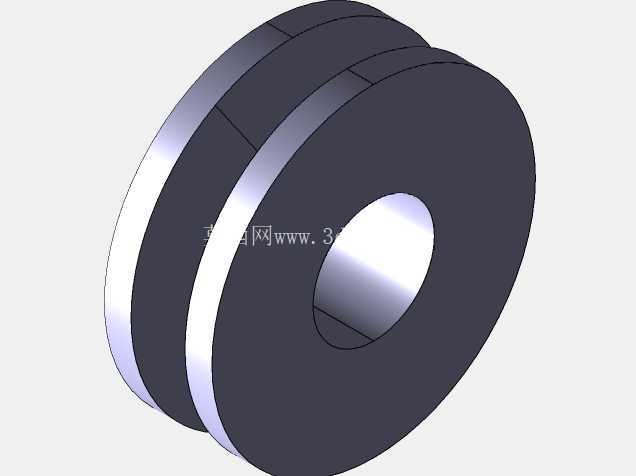

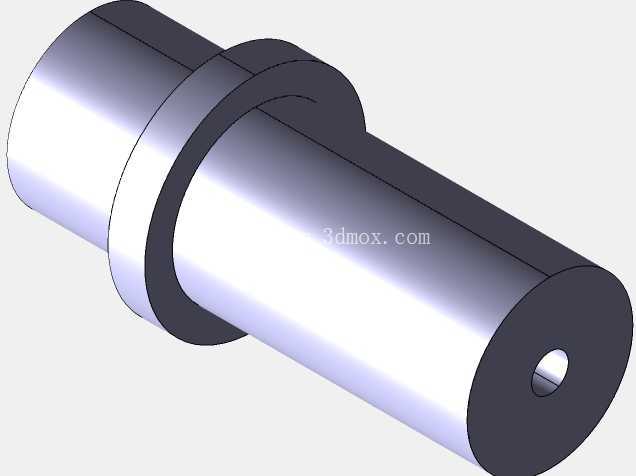

　　在电源变压器的内部布线与组件调节场景中，这类角型滑轮支撑构件承担着导向线缆滑移、承载活动组件侧向载荷的核心作用，很多人在做变压器内部结构排布时容易忽略这类支撑件的受力冗余设计，实际现场装配时往往会因为支撑件的安装孔位偏差、折弯角度公差导致滑轮卡滞，甚至刮伤绝缘线缆造成绝缘隐患。从结构形态来看，该构件采用不等边L型折弯主体搭配三角加强筋的结构形式，竖直安装边预留两个同轴定位孔，用于和变压器内部的安装立板做螺栓固定，水平承载边则用于承托滑轮转轴的安装座，三角加强筋连接竖直边与水平边的非安装面，在不额外增加整体板材厚度的前提下，大幅提升构件的抗侧弯刚度，避免滑轮受侧向拉力时支撑边出现翘曲变形。

　　设计这类支撑件时，首先要匹配变压器内部的安装边界：竖直安装边的孔距需要严格适配变压器立板上的预留安装孔位公差，通常孔位同轴度公差要控制在0.1mm以内，避免装配时出现螺栓强行穿入产生的装配应力，长期运行中应力释放导致支撑件移位；水平承载边的伸出长度需要根据滑轮的外径、线缆的弯曲半径做匹配，既要保证线缆滑移时不会和支撑件的折弯棱边发生摩擦，也要控制伸出长度避免过长导致支撑端挠度超标，一般来说水平边的长度不超过竖直边安装孔距的1.2倍，配合三角筋的加强作用，满载时的端部位移可以控制在0.05mm以内，完全满足滑轮的转动精度要求。从实际应用场景来看，这类支撑件多用于电源变压器内部的调压机构线缆导向、分接开关传动绳索的滑移支撑，在变压器做档位调节时，滑轮随着绳索的移动转动，支撑件需要持续承受绳索张紧带来的垂直载荷与侧向分力，因此折弯处的圆角处理也十分关键——如果折弯内圆角过小，板材折弯处会出现应力集中，长期受交变载荷作用容易产生疲劳裂纹，圆角过大则会占用过多内部安装空间，影响周边组件的排布，通常折弯内圆角取板材厚度的1.5倍，既可以避免应力集中，也不会过度占用安装空间。

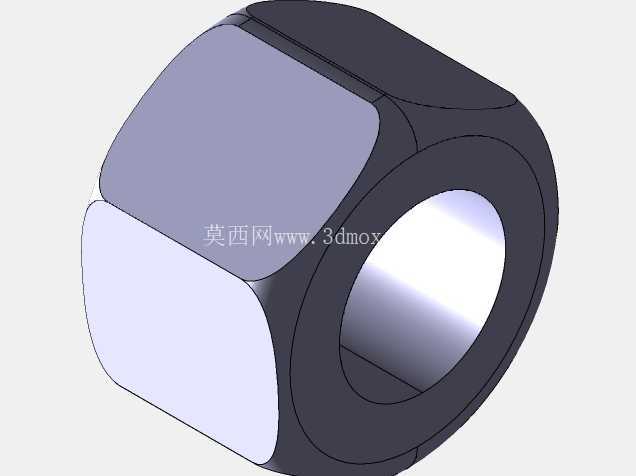

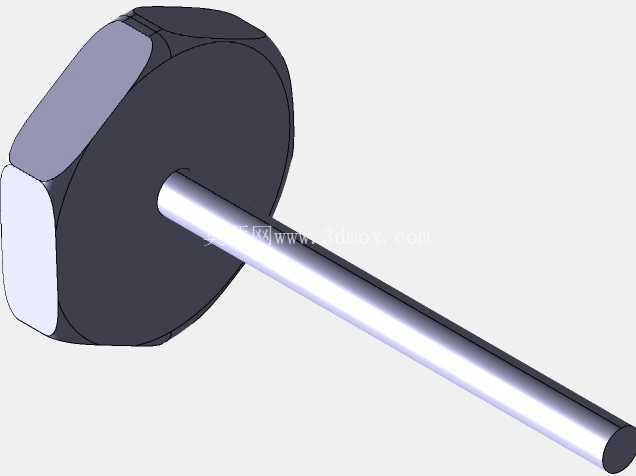

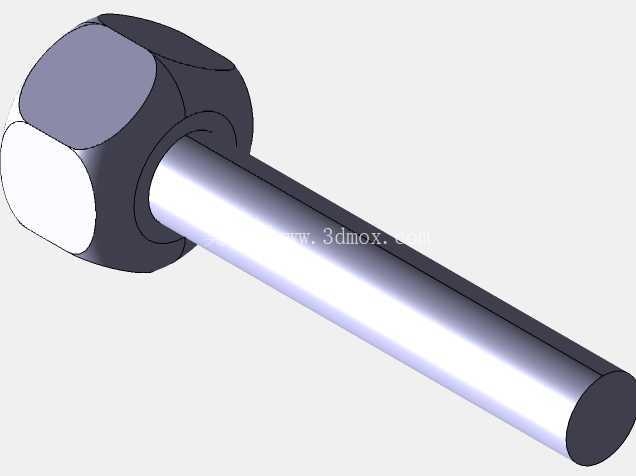

　　安装面的平面度要求同样不能忽略，竖直安装面与变压器立板的贴合面平面度需要控制在0.08mm以内，避免装配后支撑件出现倾斜，导致滑轮端面与绳索走向不垂直，长期运行出现滑轮偏磨、绳索脱槽的故障；水平承载面的平面度则直接影响滑轮转轴的安装垂直度，若平面度超差，滑轮转动时会出现周期性的轴向窜动，不仅会增大转动阻力，还会加速滑轮轴承的磨损。在选材方面，这类支撑件通常采用冷轧钢板做表面镀锌处理，兼顾结构强度与防锈能力，板材厚度根据承载的滑轮载荷、绳索张紧力选择，常规小型电源变压器上使用的该类支撑件，板材厚度多在2-3mm之间，配合三角加强筋的结构，完全可以满足100N以内的持续载荷要求，不需要额外做加厚处理，能够有效控制构件的重量与材料成本。很多设计新手在做这类支撑件建模时，容易忽略安装孔的沉头设计或者螺栓避让空间，导致装配时螺栓头突出安装面，和周边的运动部件发生干涉，实际上在竖直安装边的两个安装孔处，需要根据选用的螺栓规格做对应的沉孔或者避让槽，保证螺栓紧固后头部完全埋入支撑件板面内，不会突出表面影响其他组件的安装。另外，支撑件的所有外露棱边都需要做倒钝处理，避免锋利的棱边割伤变压器内部的绝缘线缆或者装配人员的手部，这也是电力设备结构件设计的通用安全要求，看似细节的处理往往直接影响整个设备的装配安全性与长期运行可靠性。

　　在做三维建模时，需要重点关注折弯系数的设置，不同厚度的冷轧钢板折弯时的中性层偏移量不同，若折弯系数设置错误，会导致折弯后的孔位尺寸、边的长度出现偏差，实际加工出来的零件无法顺利装配，通常2mm厚的冷轧钢板折弯90度时，折弯扣除量取3.5mm左右，能够保证折弯后的尺寸与设计值偏差控制在公差范围内。这类支撑件虽然属于变压器内部的小型结构件，但却是传动导向系统中不可或缺的基础部件，其设计合理性直接影响调压机构、传动组件的运行顺畅度，在结构设计时不能因为零件尺寸小就忽略公差、刚度、安装避让等细节要求，每一处尺寸的设定都需要结合实际的安装空间、载荷情况、装配工艺做综合考量，才能保证零件加工后可以顺利装配，长期稳定运行。
