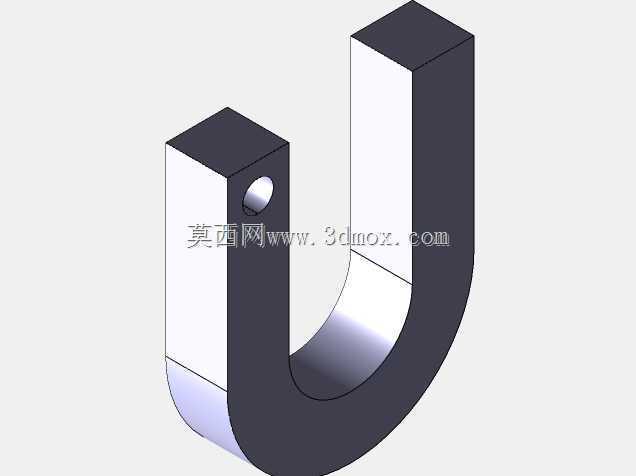

在机械加工、部件装配、工件检测等多类生产场景中,C型夹具是应用频次极高的手动装夹部件,这类夹具依靠自身U型开口结构实现工件的快速跨位装夹,无需复杂的周边配套固定结构,在小批量零件加工、工位临时装夹、样件检测固定等场景下,能够大幅降低装夹辅助时间,提升工位操作的灵活性。这款C型夹具的设计核心围绕明确约束的装夹需求展开,整体采用一体化弯型结构,主体为等截面矩形型材弯制加工而成,两个平行的直臂段作为装夹的受力支撑端,其中上臂预留的通孔为夹紧螺杆的安装位,使用时配合螺杆压头即可对开口范围内的工件施加稳定的夹紧力,下臂作为承载支撑面,与工件接触面保持较高的平面度要求,避免装夹过程中出现工件偏移、受力不均的问题。从实际应用的角度看,
这类C型夹具的开口深度、臂段厚度、整体高度是决定其适用范围的核心参数,设计过程中首先需要匹配常见工位的装夹厚度范围,确保开口高度能够覆盖常规加工件的装夹尺寸,同时弯角位置采用大圆弧过渡结构,避免直角位置出现应力集中,在承受较大夹紧力时不会出现根部断裂的问题,这也是这类夹具区别于普通焊接C型夹的关键设计点,一体化弯制的结构消除了焊接连接位置的强度短板,整体受力更加均匀,重复装夹的精度保持性更好。在安装边界层面,这款夹具无需额外的固定基座,既可以单独作为手动夹紧工具使用,也可以通过臂段的安装孔固定在工装台面上作为专用工位夹具使用,上臂的安装孔与螺杆采用间隙配合,保证螺杆转动过程中不会出现卡滞,压头位置预留活动连接结构,
夹紧时压头可以自适应贴合工件表面,避免局部压痕的产生。设计过程中对夹具的受力路径做了完整的梳理,夹紧力从螺杆端部传递到工件,再通过下臂、弯弧段、上臂形成闭环受力回路,整个受力路径上的截面厚度保持一致,没有出现突然的截面变化,减少了应力集中点的存在,同时臂段的宽度尺寸经过匹配计算,在保证整体结构强度的前提下控制整体重量,方便操作人员手动挪动、调整装夹位置。在实际生产场景中,这类夹具常被用于钣金件的临时拼接固定、机加工件的钻孔辅助装夹、装配工序中部件的对位压紧,相比气动、液压夹紧装置,它不需要配套动力源,在没有气源、电源的野外维修、临时作业场景下也可以正常使用,整体结构没有易损的复杂传动部件,日常维护只需要定期在螺杆位置涂抹润滑脂即可,
长期使用的维护成本极低。从结构设计的细节来看,弯弧段的曲率半径经过优化,既保证了足够的开口深度,又不会因为弧度过大导致整体结构尺寸冗余,两个直臂段的平行度公差控制在合理范围内,避免夹紧时出现上下臂错位导致的夹紧力偏斜,上臂的通孔位置距离臂端保留足够的安全距离,防止螺杆受力时臂端出现开裂问题,下臂的支撑面做了倒角处理,避免锐边划伤工件表面或者操作人员。这类C型夹具的适配性极强,通过更换不同长度的夹紧螺杆,就可以拓展其装夹厚度范围,不需要更换整个夹具主体,在多品种小批量的生产场景下,只需要配备少量主体和不同规格的螺杆,就可以覆盖绝大多数的装夹需求,大幅降低工装的投入成本。在三维建模过程中,对各个配合面的公差、装配约束做了完整的定义,螺杆与安装孔的配合、压头与螺杆的活动连接、整体结构的受力形变都做了对应的分析验证,确保设计完成的夹具在额定夹紧力下的形变量控制在允许范围内,不会因为形变导致装夹精度下降,同时整体结构没有复杂的曲面特征,所有加工面都是平面或者规则圆弧面,普通的铣削、线切割设备就可以完成加工,加工工艺性好,生产制造成本低,适合批量加工制作后投入各个生产工位使用。
