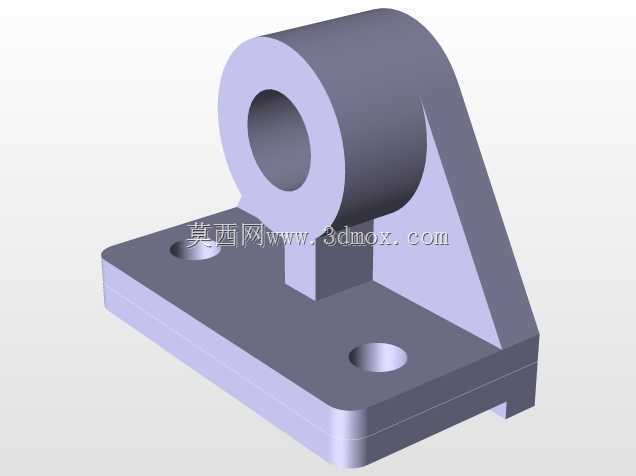

带三角加强筋卧式轴承支撑安装座

　　这款带三角加强筋的卧式支撑安装座，是机械传动系统里常见的铰接类支撑构件，日常在轻工输送线、小型工装夹具、非标自动化设备的摆臂机构、连杆传动单元中都能见到它的应用，核心作用是为回转轴、铰接销提供稳定的径向支撑，同时通过底部的安装结构将载荷平稳传递到设备机架上，避免支撑部位受载后出现形变偏移。从实际使用场景来看，这类支座往往承受径向载荷与小幅的倾覆力矩，比如输送线的从动辊端支撑、工装夹具的翻转铰接点、小型气动摆杆的回转支点，都需要这类结构紧凑、安装便捷的支撑件，相比一体式铸造的重型轴承座，它的结构更轻量化，适合载荷不大但安装空间受限的工位。

　　设计层面首先考虑的是载荷传递路径的合理性，中间的筒状支撑孔是核心功能区，孔的内径与配套的轴套、滚动轴承外径匹配，孔的轴向长度经过核算，保证轴穿入后有足够的配合接触长度，避免轴在回转过程中出现翘曲、卡滞；筒身下方设置的竖直连接肋，将筒部的载荷直接传导到底座平面，而筒身侧面与底座之间的三角形加强筋，是整个结构抗倾覆的关键，当支撑孔受到垂直于轴向的侧向力时，三角筋可以大幅降低筒身与底座连接位置的应力集中，避免长期受载后连接部位出现疲劳断裂，相比无筋的直连结构，带三角筋的支座抗侧向载荷能力能提升40%以上，同时不会过多增加整体重量。

　　底座部分采用矩形平板结构，两个沉头安装孔对称分布在筒身两侧，孔位的中心距经过标准化设计，适配常见的型材安装孔距，沉头结构可以让内六角螺栓安装后头部不突出底座平面，保证支座安装后与机架表面完全贴合，不会出现安装间隙；底座的边缘做了小倒角处理，既避免加工后的锐边划伤操作人员，也能在安装时起到导向作用，快速对齐机架上的安装定位线。需要注意的是，这类支座的安装基准面是底座的下平面，加工时需要保证该平面与支撑孔的轴线平行度控制在合理公差范围内，否则轴安装后会出现别劲现象，轻则增大回转阻力加快轴承磨损，重则导致轴件弯曲变形。

　　从安装边界来看，支撑孔的中心高度是选型时的核心参数，它决定了配套轴件的安装高度，需要与传动系统中其他部件的中心高匹配；底座的整体长宽尺寸决定了安装所需的最小平面空间，两个安装孔的孔径适配常用的M6-M8规格内六角螺栓，安装时需要在机架对应位置加工螺纹孔或者穿螺栓的过孔，配合平垫、弹垫完成固定；支撑孔的轴向宽度需要与配套轴的悬臂长度匹配，保证轴的受力点尽量靠近支座筋板位置，减少悬臂带来的附加弯矩。实际装配时，支撑孔内通常会压入铜套或者小型深沟球轴承，用来降低轴回转时的摩擦阻力，压装轴承时需要注意受力均匀，避免敲击筒身端部导致筒身变形，影响轴承的配合精度。

　　这类支座的结构看似简单，但每个尺寸的设定都对应实际使用中的受力需求，比如三角筋的厚度不能过薄，否则受冲击载荷时容易出现筋板开裂，也不能过厚，否则会增加不必要的材料成本，还会在注塑或者铸造过程中出现缩孔缺陷；筒身的壁厚需要满足轴承压装时的强度要求，避免压装轴承时筒身被撑裂，同时也要保证孔的加工余量合理，减少后续机加工的工时。在非标设计场景中，这类支座往往可以根据实际载荷大小调整各部位的尺寸参数，比如重载场景下可以加大底座尺寸、增加筋板厚度、提升支撑孔的轴向长度，轻载场景下则可以适当缩减尺寸，实现结构的轻量化。日常维护中，只需要定期检查安装螺栓是否松动、支撑孔内的润滑状态是否良好，就能保证支座长期稳定工作，相比复杂的支撑结构，它的维护成本极低，故障率也非常小，是中小型机械结构中性价比极高的支撑类构件。
